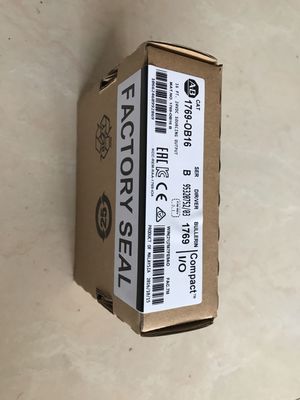

製品説明,1769-OB16 8
について1769-OB16提供する16 個の離散出力ポイント単一の装置を制御するために使用できます.調達(PNP) は,外部負荷 (例えば電磁管またはリレー) に電圧を供給することを意味し,正電圧を必要とする装置の制御に適しています.
このモジュールは1769 コンパクト I/O一般的に使用されているシステムですCompactLogix についてあるいはマイクロロジックス中小規模の自動化プロジェクトのためのPLC.1769-OB16既存のシステムに簡単に組み込めるCompactLogix についてアレン・ブラッドリーコントローラと他のI/Oモジュールとシームレスに動作するように設計されています
特徴:1769-OB16 8
-
16 機密 的 な 成果:
- このモジュールは,16 デジタル出力ポイント制御する24V DCリレー,ソレノイド,モーターなどの装置.
- 単一の装置を制御できる.オン/オフ制御離散的な負荷について
-
ソース出力構成:
- このモジュールは,PNPの調達出力, つまり各出力ポイントは24V DC外部装置 (負荷) は接地されます.
- についてPNP設定は,制御装置のための理想的ですソレノイド,ライト,またはリレーポジティブな電圧信号が必要です
-
コンパクトな形状因子:
- 設計:コンパクト制御システムについて1769-OB16小規模でスペース効率が良いので パネルスペースが限られている環境に最適です
- 壁に直接着く1769 バックプレーン統合するCompactLogix についてあるいはマイクロロジックスシステムです
-
高電流:
- 各出力チャネルは通常最大電流を処理できる.0.5Aポイントごとに (正確な限界については,具体的な文書を確認してください).
- このモジュールは,中程度の電力を必要とする標準的な工業機器を制御する能力があります.
-
統合診断:
- について1769-OB16特徴診断用LEDリアルタイム状態情報を提供するために各出力.各出力オンあるいはオフ,モジュールは,また,状態 LED全体的な健康状態と運行状況を示すため
- これらのLEDは接続されたデバイスの故障排除と状態の監視に役立ちます.
-
柔軟 な 設置:
- について1769-OB16設計されたCompactLogix についてそしてマイクロロジックスPLCシステムと統合され,他のPLCシステムと統合され,1769シリーズのモジュールシステム拡張を容易にするため
- モジュールは,直接1769 バックプレーンワイヤリングを最小限に抑え 設置を簡素化します
-
簡素 な 配線:
- 16 つの出力ポイントのそれぞれに専用ターミナル外部機器への配線を簡単にする
- このモジュールはスクリップ端末接続信頼性の高い接続を提供し,ワイヤの設置と交換を容易にする.
-
稼働電圧:
- について1769-OB16操作する24V DC多くの産業自動化システムで標準です
- 入力電圧の範囲は通常19.2Vから31.2V DC.
技術パラメータ:1769-OB16 8
| モジュールのポイント |
16 デジタル出力 |
| 出力型 |
調達 (PNP) |
| 定位電圧 |
24V DC |
| 出力電圧範囲 |
19.2Vから31.2V DC |
| 出力あたりの電流ランキング |
0.5 A/ポイント (最大) |
| モジュールの電流抽出 |
60mA (24V DC バックプランの電源から) |
| 孤立 |
点間隔がない |
| 温度範囲 (動作) |
0°Cから60°C (32°Fから140°F) |
| 温度範囲 (貯蔵) |
-20°Cから85°C (-4°Fから185°F) |
| 相対 の 湿度 |
5%から95% (不凝縮) |
| 尺寸 (H x W x D) |
3.9 x 1.6 x 2.4 インチ (99 x 40 x 61 mm) |
| 体重 |
0.16kg (0.35ポンド) |
| ターミナルタイプ |
スクロール端末 |
| 状態指標 |
16個の出力状態LED,1つのモジュール状態LED |
|
申請1769-OB16 8
-
機械自動化:
- 操作を制御するパンネマティックアクチュエータ,ロボット腕,またはモーター付き機器.
-
材料の取り扱い:
- 使用するコンベアベルトモーターやアクチュエータなどの装置をオン/オフにするための自動化材料処理システム.
-
包装システム:
- 制御装置など密封機,給油所,またはラベル付け装置梱包の用途では
-
安全システム:
- 制御するために使用されます緊急停止回路,安全障壁精密なオン/オフ制御が必要な場合,他の重要な安全装置.
-
照明制御:
- 製造環境,倉庫,その他の産業環境における照明回路の制御に最適です.
-
試験装置:
- について1769-OB16製品の品質をテストするリレーや電磁石を制御したり,産業環境で自動化テストを行うために使用できます.
-
バルブ制御:
- 制御するためによく使われます磁気電源駆動バルブ化学処理,水処理,HVACシステムを含む流体システムにおいて
パーソナライゼーション:1769-OB16 8
-
配線配置:
- 標準またはカスタム端末ブロックを使用してワイヤリングをカスタマイズし,リレー,ソレノイド,バルブなどの外部デバイスに簡単に接続します.
-
I/O 拡大:
- システムにより多くのI/Oモジュール (デジタルまたはアナログ) を追加してシステムを拡張する1769 バックプレーンより多くの装置を搭載した より大きなシステムに対応するためです
-
システム統合:
- 統合する1769-OB16より大きなモジュールにCompactLogix についてプログラムしてスタジオ5000 ロジックス デザイナー申請の特殊な制御要件を満たすため
-
誤り検出の論理:
- PLCをプログラムしてデジタル出力信号(例えば,出力がオンあるいはオフアラームを起動したり,防災モードに切り替えるなど,適切な行動をします.
-
HMI 統合:
- 統合する1769-OB16とHMI (ヒト・マシン・インターフェイス)輸出物のリアルタイムモニタリングと手動制御 (例えば,出力をオン/オフしたり,接続されたデバイスの状態を観察したり)
