| ブランド: | パナソニック | タイプ: | 産業サーボ ドライブ |
|---|---|---|---|
| 部分番号: | MFDDTB3A2 | 入力電源: | 230ボルト（+10% -15%）への3-phase 200 （+10% -15%） 50/60のHz |
| シリーズ: | A4シリーズ | 電圧 - 供給: | 200 | 240VAC |
| ハイライト: | MFDDTB3A2 dcのサーボ モーター ドライブ,5Kw dcのサーボ モーター ドライブ,3段階のサーボ モーター運転者200V |
||

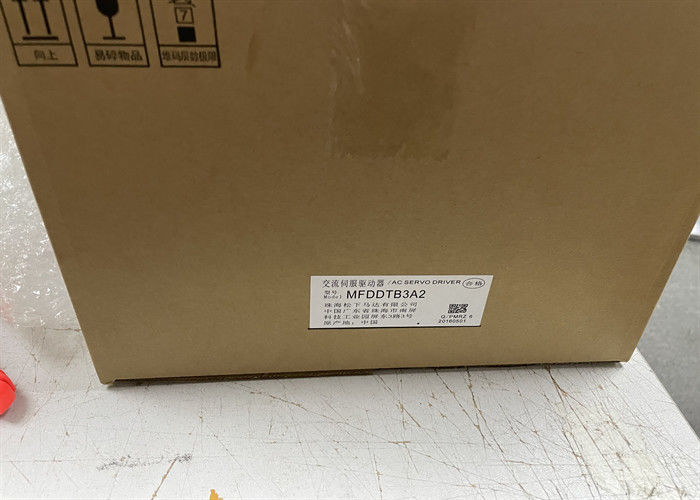

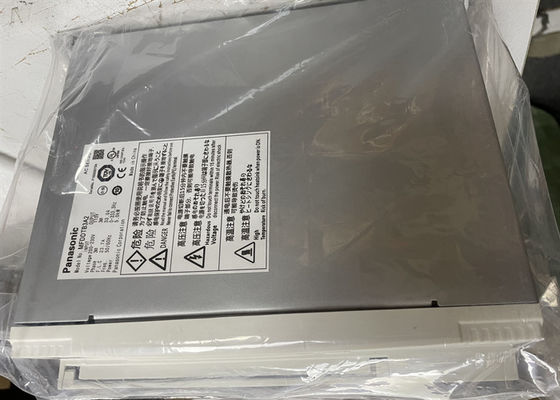

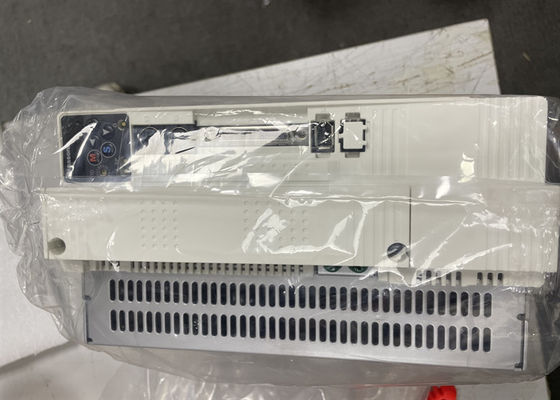

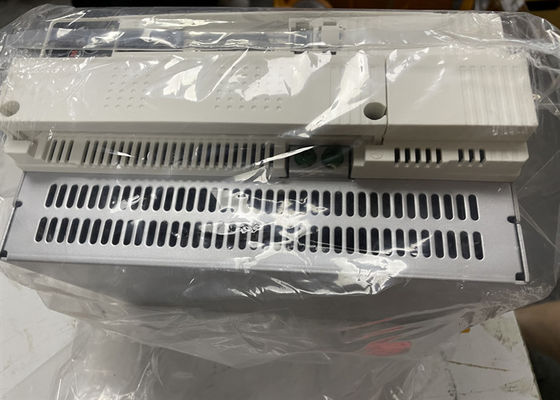

MFDDTB3A2 5Kw産業用サーボ駆動 パナソニック 3相 200 V 50/60 Hz
記述 MFDDTB3A2 工業用サーボドライブ
ブランド:パナソニック
タイプ:産業用サーボドライブ
部分番号:MFDDTB3A2
入力電源:3相 200 (+10% -15%) から 230 V (+10% -15%) 50/60 Hz
シリーズ:A4シリーズ
電圧 - 供給:200 ~ 240VAC
工業用サーボ駆動装置 MFDDTB3A2の仕様詳細
| ポイント | 仕様 |
|---|---|
| 部分番号 | MFDDTB3A2 |
| 詳細 | A4シリーズ 標準モデル パルス列車の位置コマンド アナログ速度コマンド アナログトルクコマンド 完全閉じた制御シリアル通信 |
| 氏名 | ミナスA4 |
| シリーズ | A4シリーズ |
| フレーム | Fフレーム |
| 周波数応答 (kHz) | 1.0 |
| 制御方法 | 位置 速度 トーク 完全閉ざされた制御 シリアル通信 |
| 安全機能 | 安全機能なし |
| I/F タイプ分類 | アナログ/パルス入力 |
| 尺寸 (W) (単位:mm) | 130 |
| 尺寸 (H) (単位:mm) | 220 |
| 尺寸 (D) (単位:mm) | 200 |
| 質量 (kg) | 6.0 |
| 環境 | 詳細については,使用説明書を参照してください. |
MFDDTB3A2の基本仕様
| ポイント | 仕様 |
|---|---|
| 入力電源: メイン回路 | 3相 200V (+10%-15%) から 230V (+10%-15%) 50/60 Hz |
| 入力電源:制御回路 | 単相 200V (+10%-15%) から 230V (+10%-15%) 50/60 Hz |
| エンコーダのフィードバック | 17ビット (131072解像度) 絶対/増量エンコーダー 2500 P/r (10000 解像度) 増量エンコーダー |
| エンコーダのフィードバックについて | * インクリメンタルシステムとして使用する場合 (マルチターンデータを使用しない場合),絶対エンコーダのためにバッテリーを接続しないでください.パラメータ Pr. 0B は "1" (工場設定) に設定する必要があります. |
| 外部のスケールフィードバック | 連続通信 |
| パラレルI/Oコネクタ: 制御信号入力 |
10 入力 (1) サーボオン (2) コントロールモード切換 (3) 増幅切換/トルク制限切換 (4) 警報は消し (5) CWオーバートラベル抑制 (6) CCWオーバートラベル抑制 他の入力は制御モードによって異なります. |
| パラレルI/Oコネクタ: コントロール信号出力 |
6出力 (1) サーボアラーム (2) サーボ準備 (3) 外部ブレーキの放出信号 (4) ゼロ速度検出 (5) トークの限界.その他の出力は制御モードによって異なります. |
| パラレルI/Oコネクタ: アナログ信号入力 |
3つの入力 (16ビットA/D: 1つの入力,10ビットA/D: 2つの入力) |
| パラレルI/Oコネクタ: アナログ信号出力 |
2出力 (モニタリング) (1) スピードモニター (実際のモーター速度またはコマンド速度のモニタリングが有効です.パラメータで内容とスケールを選択します.) (2) トークモニター (トークコマンドのモニタリング, [約]3V/ノーマルトルク),偏差カウンターまたは完全閉ざされた偏差が有効です.パラメータで内容またはスケールを選択します. |
| パラレルI/Oコネクタ: パルス信号入力 |
2 つの入力 パラメータ付きのラインドライバーまたはフォトカップラー入力専用入力を選択します. |
| パラレルI/Oコネクタ: パルス信号出力 |
4出力 配線ドライバーにエンコーダーパルス (A,B,Z相) またはフィードバックスケールパルス (EXA,EXB,EXZ相) を供給する.Z相とEXZ相パルスもオープンコレクターで供給される. |
| コミュニケーション機能 | RS232 RS485 |
| 通信機能 RS232 | RS232 インターフェースを持つホストへの 1: 1 通信が有効です |
| 通信機能 RS485 | RS485 インターフェースを搭載したホストへの15軸までの通信が有効です. |
| 再生 | 内蔵再生電阻 (外部の電阻も有効) |
| 制御モード | 次の7つのモードの間の切り替えが有効です. (1) 位置制御, (2) 速度制御, (3) トーク制御, (4) 位置/速度制御, (5) 位置/トルク制御, (6) 速度/トルク制御, (7) 全閉制御. |
以下は,新品と中古品の両方のドライブモデルの一部です.
| MSDA3A3A1A | MSDA5A3A1A | MSDA013A1A |
| MSDA023A1A | MSDA043A1A | MSDA083A1A |
| MDDA103A1A | MDDA153A1A | MDDA203A1A |
| MDDA253A1A | MDDA303A1A | MDDA353A1A |
| MSDA403A1A | MSDA503A1A | MSD023A1XXV |
| MSDA083A1XXV | MSD043A1X | MSDA043D1A |
| MQDA043A1A | MUDS043A1A | MUDS023A1A |
| MUDS083A1A | MUMS082A1E0S | MUDS083A1M |
| MUMA012P1T | MUMA022P1T | MUMA042P1T |
| MUMA042P1S | MUMA012P1S | MUMA022P1S |
| MUMS082P1S | MSDA043A1XXV | MSDA013A1XXV |
| MKDET1505P | MLDET2310P | MUMA082P1T |
| MLDET2510P | MKDET1310P | MUMS042A1AOS |
| MSM041A211 | MQMA042A1E | MSMA022P1A |
| MSM042P1B | MSM042AJB | MSM011P1N |
| MQMA022S2P | MSM012AJA | MSM012P1F |
| MDMA152S1C | MSM042AJA | MQMA012C2P |
| MSMA022A1B | MSM021DJE | MSD043A1X |
| MSD043A1XX | MSM042A1A | MSM5AZA1B |
| MUMS012C2U1S | MUMS012A1F0S | MSMZ082A1B |
| MSD013A1XX | MSM012A1A | MSMA012C1A |
| MSDA013D1A | MSMA5AZS1A | MQMA012P1B |
| MSMD042P1T | MUMS022A1B0S | MFM082A1C |
| MQMA042A1E | MSMA022C1A | MSMA022C1E |
