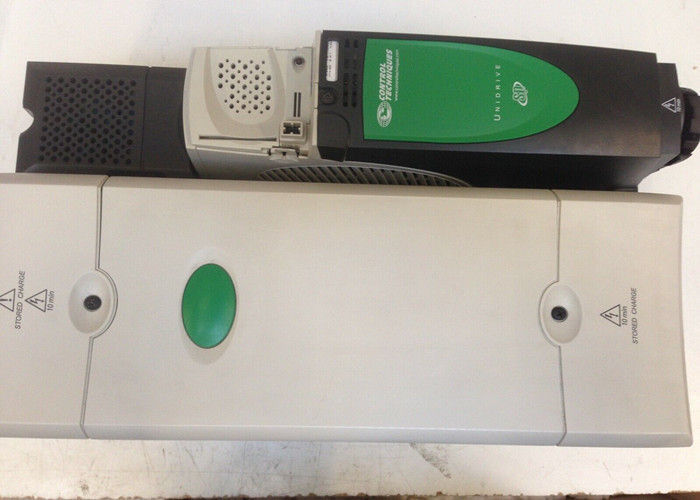

制御技術 Unidrive SP4402

SP4402 400 V,ダブルレーティング駆動は,UNIdriveラインのAC駆動のためにControl Techniquesによって製造されています.通常の作業のために,このアプリケーションは自己換気インダクションモーターを使用します.低過負荷に対応できる必要があります低速で使用する場合,完全なトルクを必要としない.重用用では,一定のトルクを必要とし,または高い過負荷に対応する必要があります.低速で完全なトルクを必要とします.重用用車用熱保護装置は,インダクションモーターとサーボモーターの両方を保護するように設定されていますこれらの製品はイギリスで製造され,金属生産のために設計されています.MRO Electricから2年間の保証があります. また,他のメーカーからのACドライブも持っています.シメンスそしてヤスカワ.

特徴

制御技術SP4402 400V (380Vから480V ±10%) 駆動モジュールは,通常の最大連続出力83Aを有する. 400Vの通常の負荷名乗電力は45 kWである.460 V の 普通の 動作 エンジン の 定位 電力 は 60 hp です.SP4402の通常の電流は 91Aです

重荷用では,ユニドライブの最大連続出力電流は74Aである.重荷用ではオープンループピーク電流は111A,重荷用では閉鎖ループピーク電流は129.5Aである.400 V の名乗電力は 37 kW で,重用モードでは 460 V のモーター電力は 60 hp です..

コントロールテクニックSP4402の左上側にはAC電源接続があり,右のAC電源接続の隣にはDC電源接続があります.内部EMCフィルターはAC供給接続の下にあります. Unidrive SP4402 の前下の特徴は,モーターコネクタとブレーキレジスタです.それらはそれぞれ左側前側と中央にあります.低電圧直流モードの有効エリアが続きます.右下の正面にあります..

利点

コントロールテクニックSP4402は,最適な性能のためにオプションモジュールを使用する.SP4402ユニドライブのオプションモジュールには,いくつかの色コードソリューションモジュールが含まれています.5つのフィードバックオプションモジュールがありますSP4402には,自動化 I/O 拡張モジュール7個,自動化用のアプリケーションモジュール5個,およびフィールドバスソリューションモジュール9個も搭載されている.

SP4402の使い方

コントロールテクニックSP4402は,囲いの中に設置するように設計されています.いくつかのマウントオプションには,標準またはパネルを通してのマウントとしてIP54が含まれます.設置する際に考慮すべき特徴は,囲いのサイズと配置です, オプションソリューション モジュール montage とどのようにそれは囲み,トルク設定にフィットし,最後にターミナルの位置です.SP4402のIP評価は,ドライブの設置に依存しています.

装置には,駆動装置の部位内の水分レベルを含む保護措置が考慮されるべきである.これは噴霧や滴水,および凝縮を含む.扇風機の冷却能力を乱す可能性がある 電気導電性物質や粉塵のあるエリアの汚染防腐ガスに晒される可能性のある場所には設置しないでください.制御技術ドライブは,使用説明書に指定された範囲で使用し,保管する必要があります..
