| 起源の場所: | 中国 |
| ブランド名: | Emerson CONTROL TECHNIQUES |
| 証明: | CE |
| モデル番号: | M701-03400025A |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Contact us |
| パッケージの詳細: | 新しいオリジナルの箱 |
| 受渡し時間: | 3〜5日 |
| 支払条件: | T/T |
| 供給の能力: | 50 |
| モデル: | M701-03400025A | 完全なモデル: | Nidecの制御技法 |
|---|---|---|---|
| タイプ: | ACインバーター ドライブ | シリーズ: | Unidrive M700 |
| 体重: | 5kg | ブランド: | M701-03400025A10100AB100 |

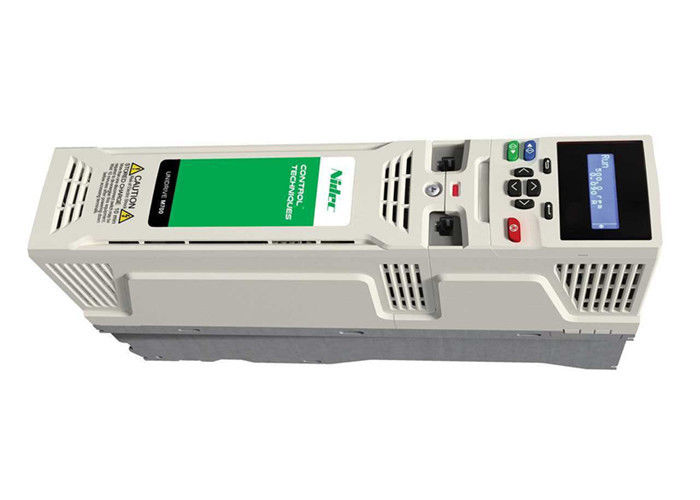

M701-03400025A10101AB100 Nidec制御技術 ユニドライブ M701
M701-03400025A10101AB100
クラストップのインダクション・パーマンマグネット・サーボモーター性能
2HP 3.4A 普通の負荷 / 1HP 2.5A 重荷
50/60Hz 460VAC 3相入力と出力
オプション 強化キーボード -KI-KEYPAD-LCDあるいはKI-KEYPAD-RTC
優れたモーター制御で最大化する
高帯域幅モーター制御アルゴリズム 閉ループインダクション,永久磁石,サーボモーター - 3300 Hz 電流ループ帯域幅と 250 Hz スピードループ帯域幅
柔軟な速度と位置フィードバックインターフェースは,堅牢なリゾーバーから高解像度エンコーダーまで幅広いフィードバック技術をサポートします.
最大3つのエンコーダーチャンネルを同時に,例えば1つのフィードバックエンコーダー,1つの参照エンコーダー,1つのシミュレーション出力
MCi モジュールは,外部のPLCとモーションコントローラの必要性を排除することができます
シミュレーションされたエンコーダー出力は,CAM,デジタルロック,電子ギアボックスアプリケーションの位置参照を提供することができる.
搭載された高度モーターコントローラでシステムのパフォーマンスを最適化します
M701には,1.5軸を制御できる高度モーションコントローラが搭載されている.システム性能を最大化するために,モーション機能は"ドライブ上で"実行される.
柔軟な集中・分散制御システムの設計
MCi モジュールは,高度なシステム制御能力を備えたより大きなプログラムを実行するために追加することができます.
ロジックプログラム用の PLC
マシンコントロールスタジオは,効率的なシステム設計と構成のための業界標準のIEC61131-3プログラミング環境です
3つのシステム統合ポートは,追加のフィールドバス,位置フィードバック,I/Oオプションをフィットするために利用可能
安全基準に準拠し,安全システムと直接統合することで,稼働時間を最大化し,コストを削減する
M701には,STO (Safe Torque Off) 入力が組み込まれていて,安全な動き機能のためのSI-Safetyモジュールを搭載できる.
記述
ユニドライブM700
クラストップのインダクション・パーマンマグネット・サーボモーター性能,リアルタイムイーサネット
Unidrive M700は,既存の Unidrive SP ユーザーに強化されたアップグレードを提供しています.
Unidrive M700型駆動器系は,閉ループインダクション,恒久電磁網,サーボアプリケーションのためのトップレベルのモーター制御を提供します.これらの駆動器系は高度に柔軟で,0.75 kW - 2 から動作します.8 MW (1 - 4200 hp) 200V / 400V / 575V / 690V で.
Unidrive M700は,インダクション,永久磁石,サーボアプリケーション,およびオンボードリアルタイムイーサネットのためのクラスリードモーター制御を提供します.Unidrive M700は,機械メーカーと高仕様工業アプリケーションの要求を満たすために究極の制御柔軟性を提供します.
M701-Unidrive SP 交換機
これはRS485通信,1xSTO アナログとデジタル I/O,同一の制御コネクタ,Unidrive SP スマートカード パラメータセットがサポートされ,Unidrive M にアップグレードをできるだけ簡単にする
M702 強化された安全性
セキュリティ強化M700は2xSTO,オンボードリアルタイムイーサネットとデジタルI/Oを持っています.これは,SI-I/O オプション モジュールで提供できます..
AC DRIVE M701-034のモデル
| M701-03400025A | 制御技術 M700 駆動 ユニドライブ M700-09601040A-125 最大連続電流アンペア 110 モーターシャフト パワー kW 150 モーターシャフト パワー HP |
| M701-03400031A | 制御技術 M700 駆動 ユニドライブ M700-09601040E-125 最大連続電流アンプ 110 モーターシャフト パワー kW 150 モーターシャフト パワー HP |
| M701-03400045 | 制御技術 M700 ドライブ |
| M701-03400045A | 制御技術 M700 駆動 ユニドライブ M700-09601310A-150 最大連続電流アンプ 132 モーターシャフト パワー kW 175 モーターシャフト パワー HP |
| M701-03400062A | 制御技術 M700 駆動 ユニドライブ M700-09601310E-155 最大連続電流アンプ 132 モーターシャフト パワー kW 175 モーターシャフト パワー HP |
| M701-03400078A | 制御技術 M700 駆動 ユニドライブ M700-10202830E-325 最大連続電流アンプ 90 モーターシャフト パワー kW 125 モーターシャフト パワー HP |
| M701-03400100A | 制御技術 M700 駆動 ユニドライブ M700-10203000E-360 最大連続電流アンプ 110 モーターシャフト パワー kW 150 モーターシャフト パワー HP |
ACドライブM700の仕様
| 200/240 VAC +/-10% |
通常の課税 | 重荷 | ||||
| 命令コード | 最大連続電流 (A) | モーターシャフトの電源 (kW) | モーターシャフトの電源 (HP) | 最大連続電流 (A) | モーターシャフトの電源 (kW) | モーターシャフトの電源 (HP) |
| M701-03200050A10 | 6,6 | 1,1 | 1,5 | 5 | 0,75 | 1 |
| M701-03200066A10 | 8 | 1,5 | 2 | 6,6 | 1,1 | 1,5 |
| M701-03200080A10 | 11 | 2,2 | 3 | 8 | 1,5 | 2 |
| M701-03200106A10 | 12,7 | 3 | 3 | 10,6 | 2,2 | 3 |
| M701-04200137A10 | 18 | 4 | 5 | 13,7 | 3 | 3 |
| M701-04200185A10 | 24 | 5,5 | 7,5 | 18,5 | 4 | 5 |
| M701-05200250A10 | 30 | 7,5 | 10 | 25 | 5,5 | 7,5 |
| M701-06200330A10 | 50 | 11 | 15 | 33 | 7,5 | 10 |
| M701-06200440A10 | 58 | 15 | 20 | 44 | 11 | 15 |
| M701-07200610A10 | 75 | 18,5 | 25 | 61 | 15 | 20 |
| M701-07200750A10 | 94 | 22 | 30 | 75 | 18,5 | 25 |
| M701-07200830A10 | 117 | 30 | 40 | 83 | 22 | 30 |
| M701-08201160A10 | 149 | 37 | 50 | 116 | 30 | 40 |
| M701-08201320A10 | 180 | 45 | 60 | 132 | 37 | 50 |
| M701-09201760A10100AB | 216 | 55 | 75 | 176 | 45 | 60 |
| M701-09202190A10100AB について | 266 | 75 | 100 | 219 | 55 | 75 |
| 380/480 VAC +/-10% |
通常の課税 | 重荷 | ||||
| 命令コード | 最大連続電流 (A) | モーターシャフトの電源 (kW) | モーターシャフトの電源 (HP) | 最大連続電流 (A) | モーターシャフトの電源 (kW) | モーターシャフトの電源 (HP) |
| M701-03400025A10 | 3,4 | 1,1 | 1,5 | 2,5 | 0,75 | 1 |
| M701-03400031A10 | 4,5 | 1,5 | 2 | 3,1 | 1,1 | 1,5 |
| M701-03400045A10 | 6,2 | 2,2 | 3 | 4,5 | 1,5 | 2 |
| M701-03400062A10 | 7,7 | 3 | 5 | 6,2 | 2,2 | 3 |
| M701-03400078A10 | 10,4 | 4 | 5 | 7,8 | 3 | 5 |
| M701-03400100A10 | 12,3 | 5,5 | 7,5 | 10 | 4 | 5 |
| M701-04400150A10 | 18,5 | 7,5 | 10 | 15 | 5,5 | 10 |
| M701-04400172A10 | 24 | 11 | 15 | 17,2 | 7,5 | 10 |
| M701-05400270A10 | 30 | 15 | 20 | 27 | 11 | 20 |
| M701-05400300A10 | 30 | 15 | 20 | 30 | 15 | 20 |
| M701-06400350A10 | 38 | 18,5 | 25 | 35 | 15 | 25 |
| M701-06400420A10 | 48 | 22 | 30 | 42 | 18,5 | 30 |
| M701-06400470A10 | 63 | 30 | 40 | 47 | 22 | 30 |
| M701-07400660A10 | 79 | 37 | 50 | 66 | 30 | 50 |
| M701-07400770A10 | 94 | 45 | 60 | 77 | 37 | 60 |
| M701-07401000A10 | 112 | 55 | 75 | 100 | 45 | 75 |
| M701-08401340A10 | 155 | 75 | 100 | 134 | 55 | 100 |
| M701-08401570A10 | 184 | 90 | 125 | 157 | 75 | 125 |
| M701-09402000A10100AB について | 221 | 110 | 150 | 200 | 90 | 150 |
| M701-09402240A10100AB | 266 | 132 | 200 | 224 | 110 | 150 |
キーボード
リモートキーボード
CI-Keypad LCD のすべての機能,しかしリモートマウント可能.これはパネルの外側に柔軟なマウントを許可し,IP66 (NEMA 4) に満たす
KIキーパッド
詳細なパラメータとデータ記述のための最大4行のテキストで,複数の言語のLCDキーボード
KIキーパッド RTC
KI-Keypadのすべての機能,しかしバッテリーで動作するリアルタイムクロックです. これは,診断を助ける,イベントの正確なタイムスタンプを可能にします.
| SP1201 | SP1202 | SP1203 | SP1204 | SP2201 | SP2202 | SP2203 | SP3201 |
| SP3202 | SP4201 | SP4202 | SP4203 | SP5201 | SP5202 | SP3501 | SP3502 |
| SP0401 | SP0402 | SP0403 | SP0404 | SP0405 | SP1401 | SP1402 | SP1403 |
| SP1404 | SP1405 | SP1406 | SP2201 | SP2202 | SP2401 | SP2402 | SP2403 |
| SP2404 | SP3401 | SP3402 | SP3403 | SP4401 | SP4402 | SP4403 | SP5401 |
| SP5402 | SP5403 | SP6401 | SP6402 | SP3505 | ES2401 | ES2402 | ES2403 |
| SP3503 | SP3504 | SP3506 | SP4601 | SP4602 | SP4603 | SP4604 | SP4605 |
| SP4606 | SP5601 | SP5602 | SP6601 | SP6602 | ユニドライブSP | 量子MP | メンター MP |
| SKA1100025 | SKA1100037 | SKB1100075 | SKB1100110 | SKA1200025 | SKA1200037 | SKA1200055 |
| SKBD200110 | SKBD200150 | SKCD200220 | SKDD200300 | SKD3200400 | SKB3400037 | SKB3400055 |
| SKB3400110 | SKB3400150 | SKB3400220 | SKB3400300 | SKB3400400 | SKB3400550 | SKB3400750 |
| SKA1200075 | SKB3400075 | SK3201 | SK3202 | SK4201 | SK4202 | SK4203 |
| SK2402 | SK2403 | SK2404 | SK3401 | SK3402 | SK3403 | SK4401 |
| SK4403 | SK5401 | SK5402 | SK6401 | SK6402 | SK3501 | SK3502 |
| SK3504 | SK3505 | SK3506 | SK3507 | SK4601 | SK4602 | SK4603 |
| SK4605 | SK4606 | SK5601 | SK5602 | SK6601 | SK6602 | SK6602 |
| SK2401 | SK4402 | SK2201 | SK2202 | SK2203 | SK3503 | SK4604 |
| UNI1201 | UNI1202 | UNI1203 | UNI1204 | UNI1205 | UNI2201 | UNI2202 | UNI2203 |
| UNI3201 | UNI3202 | UNI3203 | UNI3204 | UNI1401 | UNI1402 | UNI1403 | UNI1404 |
| UNI1405 | UNI2401 | UNI2402 | UNI2403 | UNI3401 | UNI3402 | UNI3403 | UNI3404 |
| UNI3405 | UNI4401 | UNI4402 | UNI4403 | UNI4404 | UNI4405 | UNI5401 | SP5402 |
工業用交流駆動 M700 の応用
