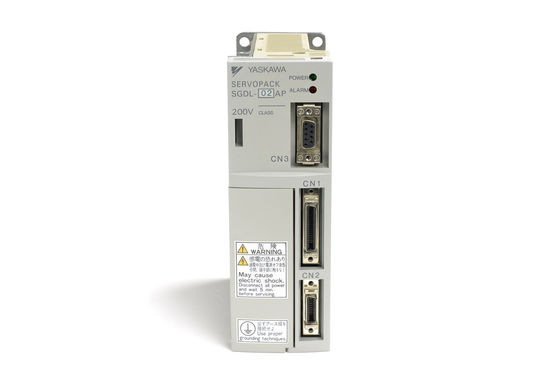

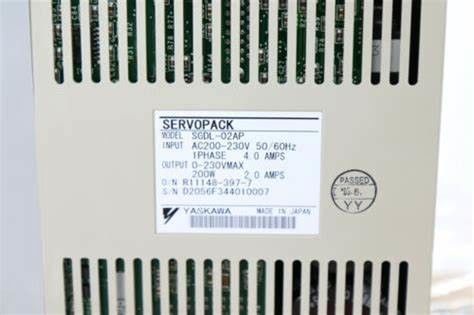

新しいヤスカワ産業用サーボドライブ SGDL-02AP 230V オリジナル

新しいヤスカワ産業用サーボドライブ SGDL-02AP 230V オリジナル

記述:

主回路の正側端末は,3相200VAC,6kWのSERVOPACKでのみ使用できます.
1 または 2 を使用しないでください.
外部再生レジスターを SERVOPACK に接続する前に,B2 と B3 の間のリードを断断るようにしてください.
DC 原子炉の接続については,6.を参照してください.4.8 ハーモニック抑制の直流原子炉


鋳造型ケースの断路器 (MCCB)
電源
3相200VAC
超電流が検出されたとき,電源線をOFFで切断することで電源線を保護します. (※5.参照)8.9)
電源線からの外部の騒音を排除するために使用されます.8.10)

復元電阻
再生能力が不十分である場合は,外部再生電阻を端末B1とB2に接続する.
(第5節を参照してください.8.6)

* 1. 定位負荷での名値. 適切なシューズ容量を選択するには,指定されたデラティングが必要です.

切断特性 (25°C): 300% 5秒分 20ms の突入電流

* 3. 24 VDC コントロール電源には,突入電流の防止回路が組み込まれていない.保護回路は顧客によって設計されなければならない.

* 4. 電流容量が正確であることを確認します. 冷却ファン内蔵のSERVOPACKでは,急流電流が流れます.制御回路の電源をオンにすると,扇風機が動きます.. 注: 速効ファイューズを使用しないでください. SERVOPACKの電源はコンデンサータ入力タイプなので,電源をオンすると速効ファイューズは爆発する可能性があります.


警告

試行操作は,サーボモーターだけで,モーターシャフトを機械から切り離して実行します.
予期せぬ事故

この注意事項を無視すると,怪我をすることになります.

• 接続された機械で操作を開始する前に,設定を
機械だ
適切な設定を合わせずに起動すると,機械が制御不能になり,機能不全になる可能性があります.

• 前行禁止 (P-OT) と逆行禁止 (N-OT) の信号はゼロポイントでは有効ではありません.
パラメータ Fn003 を使った検索モード

• 垂直軸でサーボモーターを使用する場合,作業部件が故障したときに落ちないように安全装置を設置します.
サーボモーターをゼロクランプ状態で停止するように設定します
オーバートラベルの発生
この注意事項を無視すると,作業部件が過度移動したため落ちる可能性があります.

• 通常のオートチューニングを使用していない場合,正しい慣性比モメントに設定します.
誤った慣性比を設定すると振動が起こる

• 電源が入っている間やすぐ中に SERVOPACK のヒートシンク,リゲネレーション抵抗,またはサーボモーターに触らないでください.
電源が切れた後

この注意事項を無視すると,高温による火傷が発生します.

• 極端な調整やパラメータの設定を変更しないでください.
この注意事項を無視すると 不安定な操作により 怪我を起こす可能性があります.

• 警報 が 発生 する と,原因 を 排除 し,安全 を 確認 し た 後,警報 を 再 設定 し,その 後,再 操作 を 始め ます.
この注意事項を無視すると,怪我をすることになります.

• サーボモーターのサーボブレーキを通常のブレーキに使用しないでください.
この注意事項を無視すると機能不全が発生します.
