| 起源の場所: | 中国 |
| ブランド名: | Emerson CONTROL TECHNIQUES |
| 証明: | CE |
| モデル番号: | SKD3400750 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Contact us |
| パッケージの詳細: | 新しいオリジナル箱 |
| 受渡し時間: | 3-5days |
| 支払条件: | T/T |
| 供給の能力: | 50 |
| モデル: | SKD3400750 | ブランド: | 制御技術 |
|---|---|---|---|
| タイプ: | ACドライブ | 体重: | 6kg |
| パワー: | 7.5 kW | 電圧: | 380V-400V |

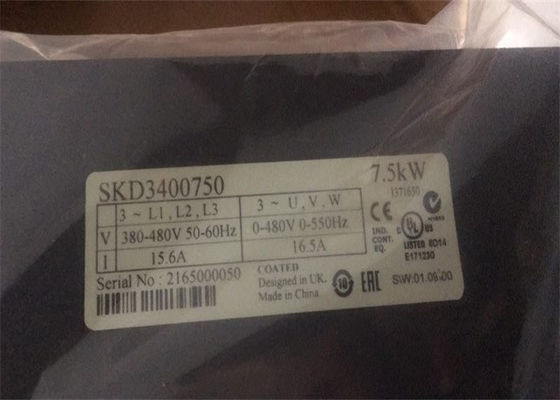

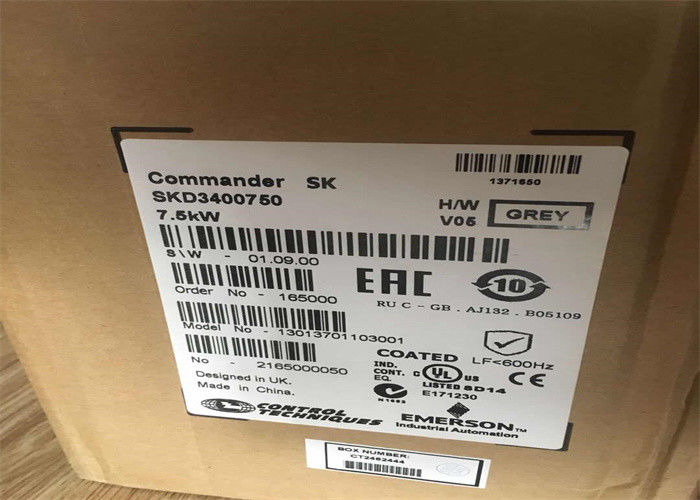

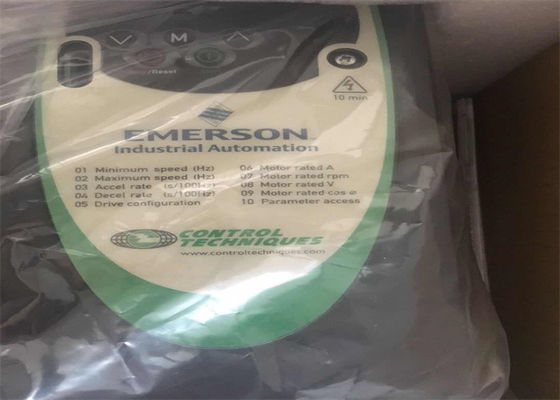

Nidec Control Techniques AC インバータ SKD3400750 Emerson Commander SK 3ph ドライブ 7.5KW 380V
説明
制御技術 Commander SK シリーズ AC インバーター、7.5kW (10HP) 400V 3 Ph モーター用、VxF またはセンサーレス ベクトル制御で 16.5A まで。標準 AC 誘導モーターの固定周波数三相 400V 入力を可変周波数三相 400V に変換します。
2017年10月よりCTコマンダーSKシリーズは販売終了となりました。メーカーは、お客様に Unidrive M200 にアップグレードすることを推奨しています。同等の定格の M200 および取り付けアダプター プレートについては、以下のリンク製品を参照してください。
サイズD：幅115mm×奥行き198mm×高さ335mm。IP20
重量：4.7kg。
オーバーロード: 150% x 60 秒
速度制御範囲: 0-1500Hz
ブレーキ: 最小 53 オーム、最大 12.6kW の外部抵抗 (付属していません) - このページの「どの抵抗」ボタンを使用します。
1 アナログ入力、1 アナログ/デジタル入力、4 デジタル入力、1 アナログ出力、1 デジタル入出力、1 リレー接点セット、Modbus 用 RJ45 ポート。
入力電流: 16.9
入力電圧: 380-480V 三相 ±10% (50-60Hz ±5%)
EMC フィルタ: EN 61800-3:2004 第 2 環境 (産業用)。プルタブを使用して無効にすることができます。
取り付け: 86mm x 315mm の中心にある M5 ネジ用の背面の 4 x 穴を介してキュービクルを取り付けます。
周囲温度: 定格 40°C。
前面の換気スペース：[指定なし]。
上下の通気スペース：100mm。
側面の通気スペース: 10mm (ドライブ間 0mm)。
最大出力時の熱損失: 220W (定格周囲温度およびデフォルトのスイッチング周波数において)。
Unidrive M: との互換性コマンダーSKとユニドライブSP
機械式
• 互換性のある物理的寸法、重量、および表面実装の設置面積。
• 表面実装ドライブを改造する場合、既存の取り付け穴を再利用できるため、追加の穴あけは不要です。取り付け穴は同じ場所にあります。または、改造キットも利用できます。
電気
• 電源および制御配線は、Commander SK および Unidrive SP と同じ考え方を採用しています。
