| 起源の場所: | 米国 |
| ブランド名: | AB |

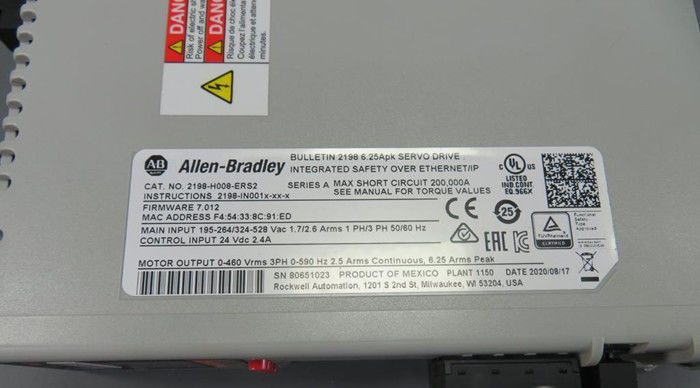

| モデル番号: | 2198-H008-ERS2 |
| 価格: | 交渉可能 |
|---|---|
| パッケージの詳細: | 元のboxRockwellのオートメーションで新しい |
| 受渡し時間: | 5-8仕事のdaysRockwellのオートメーション |
| 支払条件: | T/T |
| 供給の能力: | 1 |
| 条件: | 新しい | わずかな出力電圧: | 120 / 240 VAC |
|---|---|---|---|
| 製品タイプ: | 入力モジュール | 保証: | 1年 |
| 必要メモリ: | 0.541kg | 評価される電圧: | 1Watts |
| ライン頻度: | 50-60HZ | コミュニケーション率: | 24V dcの5.1 mA |
AB 2198-H008-ERS2 6.3 Ampのピーク電流は1および3段階190 - 528の入力VACの出力した
2198-H008-ERS2について:

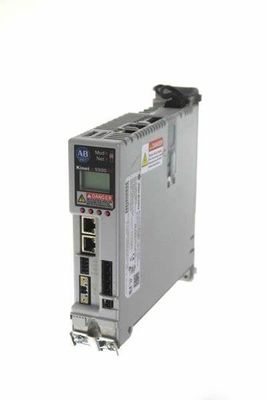

アレン ブラッドリー2198-H008-ERS2はKinetix 5500のイーサネットI/Pサーボ ドライブである。このドライブは二重統合されたイーサネットI/P COMポートを特色にするこのドライブが実行する（STO）機能性を離れて目的のための既存のイーサネットに統合および統合された安全なトルクを接続することを可能にする。このドライブは単相195… 264V rmsと供給されたとき操作である（240V nom）;三相195… 264V rms （240V nom）および三相324… 528V rms （480V nom）。
これらの入力電圧はドライブが単相195… 264V rmsで0.5 KWの出力電力および現在の評価を提供することを可能にする;3.5 Aの324… 528V rmsの195… 264V rms、三相および1.6 kW、三相、また連続的な出力電流（0ピーク）、連続的な出力電流（rms）、8.8 Aのピーク出力の流れ（0ピーク）および6.25 A.の2.5 Aのピーク出力の流れ（rms）の0.8 KW。
このドライブはControlLogix 5570、ControlLogix 5580、CompactLogix 5370、またはCompactLogixに統合をスタジオ5000のLogixデザイナーを使用する5380のコントローラー支える。これはドライブ変数がLogixのコントローラーによって部分にユーザー・プログラムのそして処理されるなることができるプリミアの統合方法である。これは人間の介在およびプロセス中断の必要性を最小にする動的ドライブ構成および割り当てを可能にする。
このドライブに取付けられている利用できるコネクターはモーター フィードバック（MF）のコネクター、デジタル入力（IOD）コネクター、モーター ブレーキ（紀元前に）コネクター、分路抵抗器（RC）のコネクター、AC本管の入力パワー（IPD）のコネクター、DCバス（DC）コネクター（カバーの下で）、24V操作量力（CP）のコネクターおよびモーター力（MP）のコネクターである。このドライブは最低および堅いパネル スペースで理想的に使用されるゼロ積み重ねの取付けを支える。
ドライブは独立およびmulti-axisさまざまな構成で、作動する:共用AC/DCの雑種はAC/DC、共用ACおよび共用DCを共有した。最大限に活用されたシステム サイジング（0.6 kWから1.6 kW）のための評価を運転することを一致するモーター巻上げを費用効果が大きい動きの解決に与え、高性能およびスケーラビリティを両方提供する。
中央の建築の有価証券を高めて、この動きシステムはスタジオ5000の環境を使用し、EtherNet/IPネットワークの統合された動きを支えることによってCompactLogixと5370のコントローラーを接続し、作動させるように設計されている。スタジオ5000のLogixデザイナー適用、版24.00はまたはあとで使用されるべきである。この動きシステムの利点を使うと、動きの適用は単独制御のプラットホームで装置の設計、操作および維持を簡単にする単一ネットワークの使用によって動かすことができる。このサーボ ドライブ モデルについて際立っている特徴はEtherNet/IPネットワークの機能によって安全なトルクである。
この特徴はGuardLogix 5570かコンパクトのGuardLogix 5370の安全コントローラー問題を持っていることによって普通EtherNet/IPネットワーク上の安全なトルク（STO）命令働く;2198-H008-ERS2は安全ドライブをそれから実行する命令を統合した。
通常、負荷流れは一定していない。それはそのうちに変わる。脈拍の負荷両立性のために、続く規則は合われなければならない:
a) 脈拍力の要求はわずかな力の150%の下にあるなる。
b) 脈拍力の持続期間は認められたパワー倍力時間より短くなければならない。（セクションを出力するために見なさい）
c) 平均（R.M.S。）出力電流は指定連続的な出力電流の下であるなる。R.M.Sの流れがより高ければ、単位は熱操業停止としばらくすると答える。最高を使用しなさい。平均出力電流がわずかな流れの下にあるかどうか確認する使用率のカーブ（図27-2）。
d) 高度のために高くより2000mの脈拍のローディング（30With1000m）または周囲温度を減らす
| 連続的な出力電流（0ピーク） | 3.5 A |
| 入れられた電圧 | 単相195… 264V rms （240V nom）;三相195… 264V rms （240V nom）;三相324… 528V rms （480V nom）; |
| 内部分路力 | 30 W |
| （STO）特徴を離れた安全なトルク | 統合される |
| フレーム サイズ | フレーム サイズ1 |
| 重量 | 3.0 lbs （1.4 kg） |
| 次元 | 1.97 x 8.90 x 8.46の（50 x 226 x 215のmm） |
| Ethernet/IP上の統合された安全 | はい |
| Nomドライブ電圧 | 240ボルト（単一フェーズ）;240/480ボルト（三相） |
| 現在のピーク出力 | 6.3アンペア |
| 接続された安全 | いいえ |
| UPC | 885630902661 |
単一軸線構成にドライブを取付けるためにこれらのステップに従いなさい。
1.単一ドライブをパネルに取付けた場合これらの許可条件を観察しなさい:
•付加的な整理はケーブルにおよびワイヤーまたはドライブの上に接続される共有バス関係システム要求される。
•付加的な整理は他の装置はドライブの上でおよび/またはの下で取付けられ、専有物の許可条件があれば要求される。
•ドライブの付加的な整理の左右は騒音の敏感な装置かきれいなワイヤー方法に隣接して取付けられたとき要求される。
•推薦された最低のキャビネットの深さは300のmm （11.81 inに。）である。
1606-XLE120E及び1606-XLE120EC 24V、5A;単一フェーズの入力
二相操作のための指示:
a）関係を段階的に行なうA段階は供給電圧が240V （+10%）の下にある限り認められる。
b）はヒューズかNの入力を保護するのに遮断器を使用する。Nの入力はに不正に操作するために内部的に保護されないし、この場合接続される
Adisadvantages:
a.不良な電源は確認することができない。緑LEDは他の電源から逆動力であるのでまだついている。
b.それは電源の二次側面の内部短絡のような失敗をカバーしない。非常に-事実上ほぼ不可能-場合では、欠陥ユニットは他の電源のための負荷になり、出力電圧はもう維持することができない。
| 2198-H003-ERS | Kinetix 5500のサーボ ドライブ、2.5 Ampのピーク電流の出力、1および3段階190 - 528の入力VACの |
| 2198-H003-ERS2 | Kinetix 5500のサーボ ドライブ、2.5 Ampのピーク電流の出力、1および3段階190 - 528の入力VACの |
| 2198-H008-ERS | Kinetix 5500のサーボ ドライブ、6.3 Ampのピーク電流の出力、1および3段階190 - 528の入力VACの |
| 2198-H008-ERS2 | Kinetix 5500のサーボ ドライブ、6.3 Ampのピーク電流の出力、1および3段階190 - 528の入力VACの |
| 2198-H015-ERS | Kinetix 5500のサーボ ドライブ、12.5 Ampのピーク電流の出力、1および3段階190 - 528の入力VACの |
| 2198-H015-ERS2 | Kinetix 5500のサーボ ドライブ、12.5 Ampのピーク電流の出力、1および3段階190 - 528の入力VACの |
| 2198-H025-ERS | Kinetix 5500のサーボ ドライブ、20のAmpのピーク電流の出力、3段階190 - 528の入力VACの |
| 2198-H025-ERS2 | Kinetix 5500のサーボ ドライブ、20のAmpのピーク電流の出力、3段階190 - 528の入力VACの |
| 2198-H040-ERS | Kinetix 5500のサーボ ドライブ、32.5 Ampのピーク電流の出力、3段階190 - 528の入力VACの |
| 2198-H040-ERS2 | Kinetix 5500のサーボ ドライブ、32.5 Ampのピーク電流の出力、3段階190 - 528の入力VACの |
| 2198-H070-ERS | Kinetix 5500のサーボ ドライブ、57.5 Ampのピーク電流の出力、3段階190 - 528の入力VACの |
| 2198-H070-ERS2 | Kinetix 5500のサーボ ドライブ、57.5 Ampのピーク電流の出力、3段階190 - 528の入力VACの |
