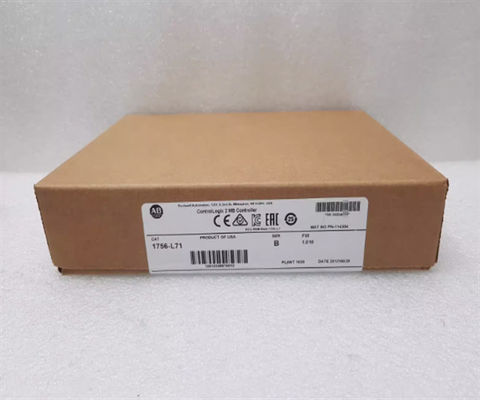

記述 1756-L71

アレン・ブラッドリー 1756-L71は,ControlLogixプログラム可能な自動化コントローラである.ユーザーメモリのために2MBのストレージと0.98MBのI/Oメモリが利用可能である.また,実行時間とモジュール情報やコントローラ診断の簡単なモニタリングのために,ボードの4文字のアルファヌマリックディスプレイを持っています. オープンスタイルのキャビネットと内蔵された1 (1) 2.0フルスピードUSBポートが利用可能.利用可能な通信オプションにはDeviceNet,ControlNet,EtherNet/IP,リモート I/O データハイウェイプラス1784-SD2 で 2 GB にアップグレードできます. このプロセスは,SynchLink を使って,制御器にインストールされたSDカードを残すことをお勧めします1756-L71コントローラには3つのコンデンサータエネルギー貯蔵モジュールがあり,そのうちの2つは取り外せる.1.2VDCで5mA,5.1VDCで800mAの電流を抽出する.1756-L71コントローラも30ボルトの連続隔離電圧を持っています最大電源消耗は2.5ワット,熱消耗は8.5BTU/h. 最大アナログI/O,デジタルI/O,総I/Oは4つ.000,128,000,および128,0000~60°Cの動作温度範囲と -40~85°Cの貯蔵温度範囲があります周囲の気温は最高60°Cで,相対湿度は5%から95%です制御器は10〜500ヘルツで 2Gの振動があり 30Gの動作ショックと 50Gの非動作ショックがあり SDカードをインストールすると 45Gに低下します他のコントローラでは,プログラム要素のアドレスを開始するために,ユーザが最初にPLCレジスタ,特にバイトとビットを理解することを要求することがあります.1756-L71では,ユーザは単にプログラム要素を挿入し, I/Oが物理的に接続されている場所の論理チャネルを選択する必要があります.変換と処理を開始するだけでアナログデータを取得するために別のレジスタに移動する必要が発見することができますこのコントローラでは I/O 信号が物理的に終了する論理チャネルを ユーザが探すだけです

このコントローラは,プログラム可能な自動化コントローラ (PAC) と分類されている近代的なLogixコントローラプラットフォームの一部です.このPAC製品ラインナップは,中規模から大規模な自動化要件に理想的に使用されます.工場とプロセス自動化産業の制御要件に特に互換性がある.

1756-L71は主に2MBのユーザーメモリと0.98 MBのI/Oメモリが搭載されている.1784-SD1 Secure Digital (SD) メモリーカード (1GBの非揮発性メモリ) も付属しており, 1784-SD2カードに置き換えて2GBにアップグレードできます.このコントローラでは 128,000 個の ディスクレート入力と出力信号と 4000 個の アナログ入力と出力信号まで処理できます

1756-L71は近代的なコントローラであるため,ランダムアクセスメモリ (RAM) または揮発性メモリの内容を保持するためにバッテリーを使用しません.カタログ番号756-ESMCAPまたは1756-ESMCAPKのエネルギー貯蔵モジュールで装備されているこのエネルギー貯蔵モジュールは,コンデンサをベースにした,取り外せるタイプです.

産業通信では,通信アダプタをインストールする.他のサポートされた通信プロトコルは,EtherNet/IP,ControlNet,DeviceNet,データハイウェイプラスリモート I/O,SynchLink,第三者のプロセスとデバイスネットワーク

このコントローラはシャシーベースのコントローラである.これは,モジュールをマウントするために特定のControlLogixシャシーがインストールされなければならないことを意味します.互換性のあるシャシーには1756A4,1756A4K,1756A7が含まれます.1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K,1756-A17, 1756-A17 K

1756-L71に関する技術仕様

Allen Bradley ControlLogix Logix5571プロセッサモジュールは,0.98 MB I-O メモリと 2 MB ユーザー メモリを有する.オープンスタイルのケースと 1 2.0 フルスピード USB ポートが利用可能である. 2.5 ワットの電力分散.5 BTU/h 熱分散.
