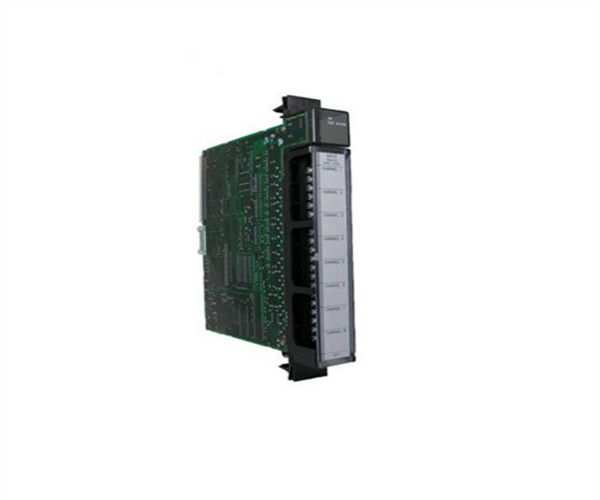

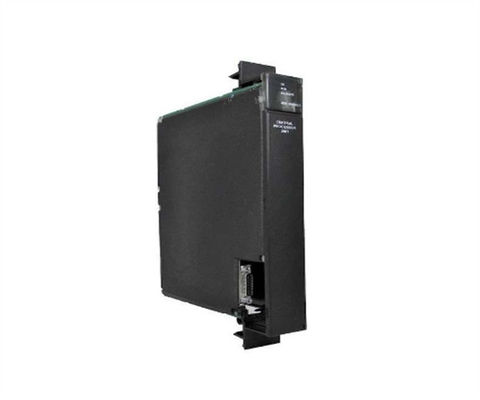

エマーソン - GE Fanuc IC697CPX928 中央処理ユニット モジュール

IC697CPX928の製品説明

IC697CPX928は,GE自動化および制御によって製造されたプログラム可能な論理コントローラである. 単一のラックスロットにフィットするように設計され,内蔵された3つのシリアルポートが付属している.この装置は,数つの異なるモジュールと通信することができます.IC697CPX928を制御するために,3つのポジションを持つ実行/停止制御スイッチまたは接続されたコンピュータから実行される特定のソフトウェアが使用されます.7つのオンボードLEDライトが動作状態を表示します.

このデバイスの特徴には96MHz 80486DX4マイクロプロセッサ,浮点点計算,各ブール関数に対して0.4マイクロ秒のプロセッサ速度,8K アナログ I/O,および任意のミックスで12K I/Oが含まれます.IC697CPX928は複数のモジュールをサポートしますIC697 LAN インターフェース モジュールと様々なディスプレイ,コプロセッサ,通信,リンク インターフェース モジュールを含む.IC660/61 バス コントローラーと IC697 ディスクリーートと アナログ I/O モジュールは,このデバイスと互換性があります.

このデバイスをプログラムするには,MS-DOS,Windows 95またはWindows NTを搭載したコンピュータに接続します.この接続はシリアル,並列,またはイーサネットインターフェースによって可能です.プログラミングコンピュータへのイーサネット接続IC697CPX928はソフトウェアでプログラムされるため,DIPスイッチとジャンパーによるハードウェア設定は必要ありません.デバイスの構成設定は,パスワードでデジタルで,キースイッチで物理的に保護できます..

IC697CPX928は,6MBのユーザーおよびプログラムデータメモリを提供します.このメモリはリチウムCMOSバッテリーによって維持されています.最大256KBのオプションフラッシュメモリ (NVRAM) もサポートされています.オペレーティング システムのファームウェアはフラッシュメモリに保存されています.デバイスを分解したり EPROM を交換したりしてファームウェアを更新する必要はありません

温度 が 摂氏 50 度 に 達 する 環境 で は,過熱 を 防ぐ ため に,毎分 70 キュービック フィート (CFM) の 速度 を 持つ 扇風機 が 必要 です.

製品説明書にはIC697CPX928のインストールに関する詳細なガイドラインが含まれています. 設置の前にラック電源はオフにする必要があります. 操作制御スイッチは停止位置に置かれなければなりません.メモリ保護キースイッチはオフの位置でなければならない. CMOS バッテリー を バッテリー の 接続 スロット の 1 つ に 入れ, 装置 を ラック に 挿入 し,電源 を 再開 する.

IC697CPX928の技術仕様

IC697CPX928 モジュールの要求される正規電流は 3.1 Amps です. 必要な入力電圧は 5 ボルト DC です. 70 CFM に指定された強制冷却で,モジュールは32度から140度までの環境温度で動作できます強制冷却なしで,IC697CPX928 CPU モジュールの動作温度範囲は32度から122度まで減少します.使用可能な電源の種類によってIC697CPX928 モジュールには,120 ボルト AC,240 ボルト AC,または 24 ボルト DC 駆動のラック扇風機組がインストールできる.CPU モジュールは3つのシリアルポート付き,その内,2つのポートがRS-485通信と1つのポートがRS-232通信をサポートする. これらのシリアルポートは,CPU構成のためのプログラミングデバイスとインターフェースに使用できます. さらに,オプションのイーサネットモジュールは,イーサネットネットワーク上でIC697CPX928モジュールの構成を可能にするPLCにインストールすることもできます.IC697CPX928 モジュールは,最大8000のアナログI/Oと12,000のI/Oを含む.IC697CPX928モジュールは,設置のためにGE Fanucシリーズ90-70PLCラックに1つのスロットを必要とします..状態更新のためにモジュールの正面に合計7つのLEDが設置されています.
