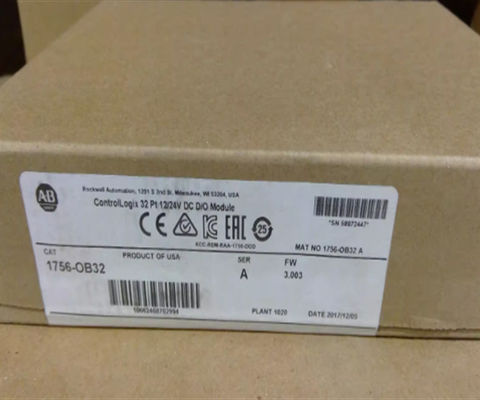

1756-OB32の説明

1756-OB32は,アレン・ブラッドリー高密度24VDC離散出力モジュールである.このモジュールは,このモジュールの各チャネルに接続された出力デバイスを駆動するために使用される.出力装置にはパイロットランプが含まれます.リレー,コンタクター,パネルアナウンサー,ソレノイド,鈴,サイレン,ホーン,その他の操作装置.

この出力モジュールは,多くの出力があるシステムで,より大きなまたは拡張可能なControlLogixシャシを設置するためのスペースが限られているシステムで使用するのに理想的です.単一のスロットを占め,ローカルまたはリモートシャーシにインストールをサポートこのモジュールは,最新の ControlLogix バージョンを含むすべての ControlLogix プロセッサと互換性があります.

この 1756-OB32 は,チャネルアクチュエーションをモニタリングするために使用される 32 つの LED インジケーターが装備されています.接続された負荷にコントローラのコマンドを確認するために使用される可能性があるため,このフロントパネルインジケーターは重要な視覚的トラブルシューティングツールです.各チャネルには個別設定可能なパラメータがあり,出力強制をサポートします.このモジュールはソース設定のみをサポートします.

このモジュールで使用するには,リモータブル・ターミナル・ブロック (RTB) が必要である.この出力モジュールの適切なRTBは1756‐TBCHおよび1756‐TBS6Hである.RTBは,出力装置にモジュール接続を提供するために使用されます.モジュールの交換中に,RTB全体が設置スロットから取り除かれ,交換モジュールに移されます.これは,より迅速な保守およびトラブルシューティングのためにワイヤリングの再作業を防止します.

このモジュールのための推奨シューズは,リトルフューズ p/n SP001.1003またはシュルター p/n 216によって供給される5x20mm 800 mAです.800. ワイヤリング出力接続には,取り外せる端末ブロック (RTB) が必要である.このモジュールの唯一の互換性のあるRTBは,ケージクランプ1756-TBCHとスプリングクランプ1756-TBS6Hである.RTBとモジュールをインストールする前に,シャーシと電源をインストールし,地上に覚えて模块には,模块の状態と個々のI/O状態を示す状態ライトインジケーターもあります. 1756-OB32モジュールで動作する通信形式は,スケジュールされた出力データです.出力データ,ラック最適化,リスニング専用ラック最適化,およびリスニング専用出力データ.また,点ごとにエラーモードの状態と点ごとにプログラムモードの状態を設定できます.両方のオプションを選択できます.: Last State, On, or Off を保持する.これはすべてにデフォルトで設定されていることに注意してください. 1756-OB32 モジュールは12/24V DC ソースの電圧カテゴリと10から31.2V DCの動作電圧範囲を持っています.現在5ドル.1V DCは300mAで,24Vでは電流吸収は2mAである.また,総バックプランの電力は1.58W,最大オフステートリーク電流は1点あたり0.5mAである.オン状態の最大電圧下落は0で200mVDC.5 A. その点あたりの最大突起電流は,点あたりの10 msで1 Aで,60°Cで2秒ごとに繰り返され,その最小負荷電流は点あたりの3 mAである.50°Cで1点あたりの最大電流は0です.5Aと0.35Aで,最大電流は16Aで,最大電流は50Aで最大電流は10Aで,連続電圧は250V.1756-OB32 モジュールのオフからオンまでの出力遅延時間は名目60ですオンからオフは 200s nominalと 1ms max.0 ~ 60 ̊Cの作業温度範囲と -40 ~ 85 ̊Cの非作業温度範囲があります.

1756-OB32は, 12 / 24VDC の電圧カテゴリで動作するControlLogix ディスクリーート出力モジュールである.このモジュールは,それぞれ8 (8) チャンネルの2 (2) グループを持つ32 (32) チャンネルを有する.このモジュールは,直接 1756 ローカルまたはリモートシャシーにインストールされます.
