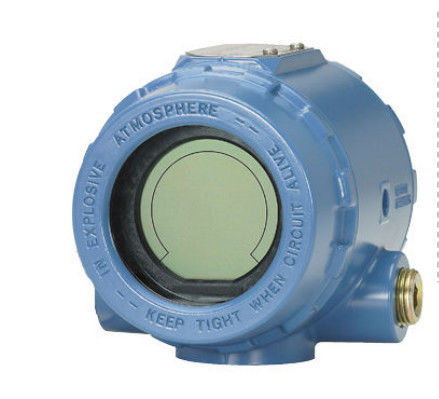

ローズマウント 3144P 温度伝達器 ローズマウント X 井技術を使用

Rosemount™3144p温度送信機、Rosemount X-Well™テクノロジーを使用

サポートモデルの選択

Rosemount 3144p温度送信機を利用することにより、温度プロセスの可視性を向上させる
セキュリティを強化します
■規制要件に準拠しています
限られたリソースを完全に活用します
■生産と品質の目標を達成します
Rosemount X-Wellテクノロジー、高度な診断機能、優れた送信機の信頼性と精度を利用することにより
可能な限り最大の仕様を満たしていない製品の数を最小限に抑える
メンテナンスとダウンタイムを減らします
■限られたリソースの使用率を改善します
■規制要件を満たします

機能と利点
Complete Point Solution™サーマルスリーブやプロセスを必要とせずに、アプリケーションを監視するプロセス温度を正確に測定します
穴あき
温度測定ポイントの仕様、設置、およびメンテナンスを簡素化し、潜在的な漏れポイントを排除します。
送信機の組み込み熱伝導アルゴリズムを介して、再現性と正確なプロセス温度測定結果を計算します。
パイプラインの表面と周囲温度の測定は、デバイスとプロセスパイプラインの熱伝導性特性を利用して、正確なプロセス測定結果を提供します。
アセットタグ番号を使用していつでも情報を取得します
新しく出荷された機器には、一意のQRコード資産識別子が含まれています。これにより、デバイスからシリアル化された情報に直接アクセスできます。この機能を通して、あなたは次のようにすることができます：
マイマーソンアカウントの情報情報、図、図、技術文書、トラブルシューティングにアクセスします。
平均修理時間を短縮し、メンテナンス効率を改善します。
正しいデバイスを見つけていることを確認してください。
資産情報を表示する前に、ネームプレートを見つけてコピーするという時間のかかるタスクを排除します。

優れたオンサイトの信頼性と革新的なプロセス測定ソリューション
■超高精度と安定性
ユニバーサルセンサー入力（サーミスタ、サーモ電対、MV、オーム）をサポートし、シングルまたはデュアルセンサーをサポートできます
機器の組み立て
■幅広いセンサーとプロセス診断製品
SIL3に準拠：認識されたサードパーティ組織は、SIL 3要件を満たす必要があります（SIL 2単一使用[OO1]およびSIL 3冗長）
機器安全システムでの[OO2]の使用に関する最小要件は、IEC 61508に従って認定されています
■デュアルチャンバーケーシング
■大きなLCDディスプレイ画面
■4–20 maHart®、オプションバージョン（5および7）
■ITK 6.0およびNE107標準に準拠したFoundation™Fieldbus
一流の製品の技術仕様と機能により、効率を向上させます
業界の精度と安定性をリードすると、メンテナンス作業を削減し、パフォーマンスを向上させることができます。
トランスミッターセンサーを一致させることにより、測定精度を75％改善できます。
適切なプロセス条件を確保するために、システムアラートとユーザーフレンドリーな機器パネルを利用します。
ローカルLCDディスプレイのデバイスのステータスと値を、大きなパーセンテージ範囲チャートで簡単に確認できます。
業界で最も堅牢なデュアルチャンバー設計を通じて、高い信頼性と簡単なインストールを取得します。
ホストシステムの任意のプロトコル向けに設計された診断機能を通じて測定の信頼性を最適化する
熱電対分解診断機能は、熱電対回路の労働条件を監視し、予防保守を達成します。
最小および最高温度追跡機能は、プロセスセンサーと周囲の環境の温度制限を追跡および記録します
価値。
センサードリフトアラーム機能は、センサードリフトを検出し、ユーザーにアラートを送信します。
■Hot Backup™（Hot Backup）関数は、温度測定冗長機能を提供できます。

世界中の多くのエマーソン製造センターが提供するグローバルな一貫性とローカルサポートを体験してください
グローバルな製造業では、さまざまな工場からグローバルに一貫した製品を提供し、規制を満たしています
モデルのエンジニアリング要件を満たす能力。
経験豊富な楽器コンサルタントは、あらゆる温度アプリケーションに適した製品を選択するのに役立ちます。
そして、最高のインストールプラクティスに関する推奨事項を提供します。
エマーソンサービスとサポート担当者の広範なグローバルネットワークは、いつでもどこでも利用できます
オンサイトサービスを提供します。
Emersonのインテリジェントワイヤレスゲートウェイを使用すると、ワイヤレスインストールと構成を簡単に完了できます。
ワイヤレス温度ソリューションをお探しですか？高性能で優れた信頼性を必要とするワイヤレスアプリケーションについては、Rosemount 648ワイヤレス温度送信機を検討してください。

注文情報：

業界の優れたRosemount 3144p温度送信機は、顕著なオンサイトの信頼性と革新を提供します
プロセス測定計画と診断機能。
トランスミッターの特性は次のとおりです。

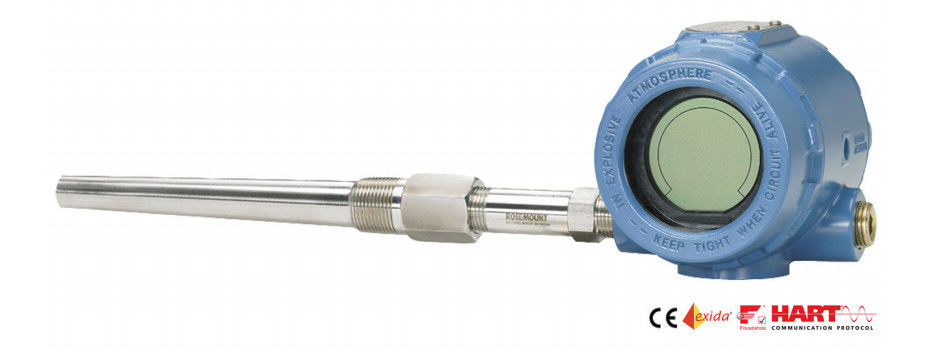

■Rosemount X-Wellテクノロジーを使用した温度測定コンポーネント（オプションコードPT）
デュアルセンサーとシングルセンサー入力機能
■送信機センサーマッチング（オプションコードC2）
統合稲妻保護端末（オプションコードT1）
■合格IEC 61508安全認証（オプションコードQT）
高度なセンサーとプロセス診断機能（オプションコードD01およびDA1）
■読みやすい大型LCDディスプレイ画面（オプションコードM5）
■「センサーにアセンブル」オプション（オプションコードXA）

オンライン製品構成ツール
多くの製品は、製品構成ツールを使用してオンラインで構成できます。構成ボタンを使用するか、当社のWebサイトにアクセスして開始します。このツールの組み込みロジックと継続的な検証を使用することにより、製品をより速くより正確に構成できます。

モデルグループ
モデルグループには、各製品に関連する詳細情報が含まれています。特定のモデルコードは、製品によって異なります。典型的なモデルコードの例を図1に示します。

図1：モデルコードの例

1。必要なモデルコンポーネント（最も適用可能な選択肢）
2。その他のオプション（製品にさまざまな機能と機能を追加する可能性があります）
技術仕様と注文
機器調達担当者は、製品材料、オプション、またはコンポーネントの仕様と選択を決定する必要があります。
配達時間を最適化します
アスタリスクを備えた製品（★）は最も一般的なオプションを表しており、アスタリスクを使用して製品を選択すると、最速の配信が得られます。アスタリスクのない製品は通常、配信サイクルが長くなります。

Rosemount X-Wellテクノロジーを注文する方法
Rosemount X-Well™テクノロジーは、温度監視アプリケーションに適しており、制御または安全用途には適していません。 Rosemount 0085チューブクランプセンサーで使用して採用できます
工場で組み立てられたRosemount 3144p直接設置構成を備えた温度送信機。スプリットインストール構成に使用することはできません。 Rosemount X-Wellテクノロジーは、工場でのみ使用されます
長さ3.15インチのRosemount 0085センサーの銀メッキエンドユニットセンサー。 （80 mm）は、規制に従って機能する前に提供および組み立てなければなりません。もしそうなら
彼はセンサーを共有しているため、規制に従って動作することはできません。

Rosemount X-Wellコンポーネントは、ほとんどのRosemount 0085チューブクランプセンサーの直径サイズに使用できます。

典型的なコンポーネントモデル：
3144p D 1a 1 Na M5 Pt C1 HR7 XA
0085 N 3 P1 J 0080 U 0169 N XA

製品認証
バージョン2.21
Hart®Rosemount3144pプロトコル製品によって認定された温度トランスミッターの含有については、HARTプロトコルとRosemount X-Wellテクノロジーを使用してドキュメントを参照してください
Rosemount 3144p温度送信機。
欧州指令情報
EUの適合宣言のコピーは、Rosemount 3144p温度送信機クイックインストールガイドの最後にあります。適合性の宣言の最新バージョンはで見つけることができます
emerson.comで入手しました。
通常の会場認定
基準によれば、送信機は、米国の連邦労働安全衛生局（OSHA）によって認可された全国的に認められたテスト研究所（NRTL）によって検査およびテストされており、それを証明しています。
その設計は、基本的な電気、機械、および防火要件を満たしています。

寸法
図2：送信機の分解図

A.配線図で覆います
B.ネームプレート
C.電子モジュール
D. LCDディスプレイ画面
E.画面カバーを表示します
F.永久端子ブロックを備えたシェル

図3：スイッチ位置とLCDディスプレイパネル

A.スイッチ（1）
B. LCDディスプレイスクリーンコネクタ
注ぐ
測定単位はインチ（ミリメートル）です。
図4：送信機ビュー

A.コンジットの入り口
B.画面カバーを表示します
C.ネームプレート

注ぐ
測定単位はインチ（ミリメートル）です。
図5：M20 3 1.5、pg 13.5インレットの導管に適した送信機

A.蓋の分解に必要なギャップ
B. M20 x 1.5、pg 13.5コネクタ
C.爆発的な証明/爆発防止クリップ（オプションコードに応じて）
注ぐ
測定単位はインチ（ミリメートル）です。

図6：オプションの取り付けブラケットを使用したパイプラインインストール構成

A.送信機のインストール用
B.パイプラインインストール用の2インチUボルト
注ぐ
測定単位はインチ（ミリメートル）です。
図7：ユニバーサルパイプラックを備えたRosemount X-Wellアセンブリ

選択をサポートしています。ご要件をお知らせください。特定のモデルがあればさらに良いでしょう、

私たちは、1年間の保証を備えた真新しい本物の製品を提供しています。ご質問についてお気軽にお問い合わせください。
