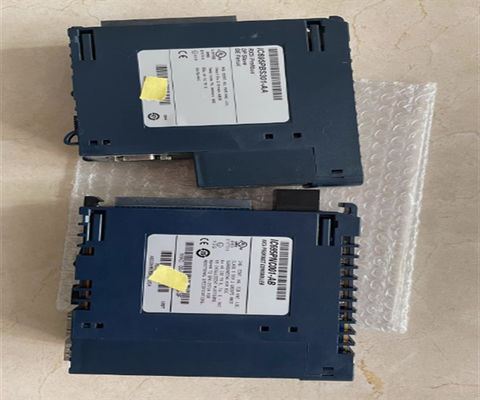

製品説明 IC695PNC001

IC695PNC001は,PROFINETコントローラモジュールである.このモジュールは,以前はGEインテリジェント・プラットフォーム (GE IP) によって製造され,現在はエマーソン・オートメーションによって製造されている.この PROFINET コントローラーは,RX3i CPU が PROFINET ネットワーク上でデータを送受信できるようにしますIC695PNC001 は,PACSystem RX3i CPU315 または CPU320 と,ファームウェア バージョン 7.0 以上で使用できます.このモジュールは,2 (2) RJ-45とSFPコネクタとSFPコネクタを別々に販売した2 (2) SFPスロットで提供されています. これらの PROFINET ポートに 1 つの IP アドレスのみが割り当てられます. 1 つの CPU 上に 4 つ (4) IC695PNC001 がインストールされ,CPU が所在するメインラックにのみ位置する必要があります.最大 64 個の I/O 装置が 1 つ (1) のコントローラに接続できます; 128 I/O デバイスを 1 つのネットワークに, 8 つの I/O コントローラーに分配します. さらに, 1 つのネットワークに最大 8 つの I/O デバイスをインストールできます.このモジュールは 1 ms の設定可能なデータ更新時間を持っていますIC695PNC001は,RIPUP (Remove and Insert Under Power) で取り外し挿入できる. シャシの1つのスロットを占め,0.SFP 装置が設置されていない 5 A と最大 1.2 SFP デバイスが 0.35 A を使用する 2 つの (2) SFP デバイスがインストールされている場合,最大で.5.5 VDC で,モジュールは最大で 1.5 A を抽出します.組み込みの 2 つの PROFINET ポートを除いて,このモジュールは,コマンドラインインターフェイスを使用してコンピュータと通信するために使用されるマイクロUSBコネクタも付属しています.0~60°Cの温度で動作する必要があります

IC695PNC001コントローラは,RX3iシリーズの一部としてGEインテリジェントプラットフォーム/GEファヌックPACシステムズによって製造された PROFINETコントローラである.この PROFINET コントローラ モジュールは,高速 PROFINET LAN に RX3i PacSystems シリーズ内のコントローラを接続するのに役立ちます注目すべき仕様には,シングルスロット,ユニバーサルバックプレーンのみのサポート,およびPROFINET 2.2 一般クラスAネットワーク評価が含まれます.内部電源は1.5VDCまたは0で5Amp.5 Amp 定位電圧 3.3 Volt DC.IC695PNC001 PROFINET コントローラーモジュールは,動作温度範囲が0度から60度Cに及びます.しかし,PNC001の位置とSFPの集団に応じて,より低い温度が必要かもしれません.このモジュールは,コマンドラインインターフェイスを通じてコンピュータとの通信のための1つのマイクロUSBコネクタを持っています.また,2つのSFPケージと2つのRJ-45ポートコネクタがあります.SFPデバイスは別々に購入できますIC695PNC001 RX3i PacSystems PROFINET コントローラーまたは PNC の主な機能には,WinLoader ソフトウェアユーティリティを使用することでファームウェアのアップグレードが含まれます.コントローラーは,テールネットまたはマイクロUSBポートを使用して部分設定と直接監視を提供する内蔵コマンドラインインターフェイス機能も備えています.. また,リング,スター,デイジーライン/チェーンネットワークトポロジーをサポートしています.IC695PNC001 PNCの他の特徴は,タイムスタンプ付きの診断のためのRX3i CPUとマッチされた内部クロックです.また,システム全体を電源サイクルで動かさず,手動で PROFINET コントローラを再起動する再起動ボタンを搭載しています.このPNCのUSBポートは,システムの設定と診断目的のみのために設計されています.

IC695PNC001は,エマーソン・オートメーション (旧GEインテリジェント・プラットフォームズ (GE IP)) が製造するPACSystems RX3i通信モジュールである.このモジュールは,RX3iシステムを PROFINETネットワークに接続するために使用される PROFINETコントローラモジュールです. PROFINET バージョン 2.2 一般クラス A IO コントローラーに対応し,CPU315またはCPU320に対応し,ファームウェア バージョン 7.0 以上に対応しています.PROFINET コントローラーごとに最大 64 台のデバイスをサポートし,ネットワークごとに最大 8 つの I/O コントローラーが接続できます.この PROFINET コントローラーには,最大 2048 I/O デバイスまたはネットワークごとに 128 デバイスが接続できます.このモジュールは 2 つの RJ-45 と 2 つの SFP スロットと 1 つのマイクロ USB コンネクタを持っています.
