製品説明fIC695ALG808

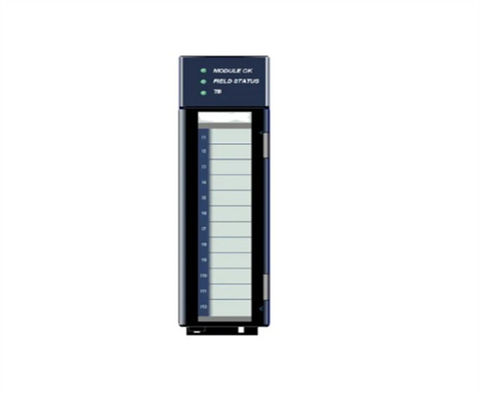

IC695ALG808は,以前はGEインテリジェント・プラットフォーム (GE IP) が製造していたエマーソン・オートメーションのアナログ出力モジュールである.このモジュールは,0-20mA / 4-20mAの電流信号と +/- 10VDC / 0-10VDCの電圧信号を配信するために構成されている8 (8) 個別に隔離された出力チャネルと付属していますIC695ALG808は,変数周波数ドライブ (VFD),制御バルブ,ダムパー,ローバーなどの調節装置に出力信号を送信するために使用できます.また,パネルメーターやデータロガーにシグナルを送信するために使用され,ローカル読み取りと記録のための特定の変数を直接表現することができます.IC695ALG808は,Boxスタイル (IC694TBB032),Extended Boxスタイル (IC694TBB132),Springスタイル (IC694TBS032),またはExtended Springスタイル (IC694TBS132) などのさまざまな端末ブロックと互換性があります.このモジュールは,モジュールの端末ブロックに直接終了した外部24VDCを必要とし,モジュールは望ましい出力信号を配信できるようにします.IC695ALG808のすべてのチャネルはソフトウェアで設定できます.設定可能な他のパラメータには,非常に低い,低い,高い,非常に高いアラーム,モジュール故障報告,アラームのロック,アラームの限界を定義し,高低アラームの限界を設定する. さらに,このモジュールは,プロセスに必要な出力を達成するために,出力を適切にトリミングするために出力バイアスで設定することができます..IC695ALG808は, +/- 10VDC, 0-20 mA,および 4-20 mA を送信するように設定された場合,15 ビットの出力解像度を有し,0-10 VDC 出力信号のために設定された場合14 ビットを達成する.アナログ更新速度は 8ミリ秒で.

IC695ALG808出力モジュールは GE Fanucによって設計・製造されています 強力な部品で 産業用住宅に搭載されていますフィールドの状態このモジュールは,RX3i PACSystemsシリーズ用に開発され,システムのユニバーサルバックプレートに設置されています.IC695ALG808モジュールは,名電圧24VDC,電流最大600ミリアンプの外部源で電気を供給する.. モジュールは,電圧または電流の動作のために使用できる8つのチャネルを持っています. すべてのチャネルはアナログで隔離されています. サポートされる端末ブロックタイプはスプリングタイプです.箱型IC695ALG808出力モジュールは,電圧範囲0~+10Vまたは−10~+10Vで動作する.そしてその電流範囲は0から20ミリアンプまたは4から20ミリアンプ3.3Vの電源に接続すると 80ミリアンプが必要になります.モジュールは最大出力負荷が1350オームで,最大電力は7.25ワット.それに加えて,IC695ALG808モジュールは,60秒間の -30Vの電圧と1時間間の +30Vの電流出力超電圧保護が含まれています.電圧出力のためのモジュールの出力増幅漂流は,摂氏度あたり20ppmであり,それは,現在の出力のための摂氏度あたり35ppmですIC695ALG808モジュールは 2ミリ秒の電圧/電流出力時間を持っています.

IC695ALG808は,以前はGEインテリジェント・プラットフォーム (GE IP) が製造していたPACSystem RX3iプログラム可能な自動化コントローラ (PAC) 単離アナログ出力モジュールで,現在はエマーソン・オートメーションに属している.このモジュールは,0から20mAと4から20mAの電流信号と ±10Vと0から10Vの電圧信号のために設定可能な8 (8) 出力チャンネルを持っていますこのモジュールはRX3iユニバーサルバックプレーンにインストールされ,外部の24VDC電源が必要です.0~10 VDC出力に対して 14 ビット,残りの出力信号に対して 15 ビットの出力解像度があります.
