アレン・ブラッドリー 1747-L553 SLC 5/05 プロセッサ 64K メモリ,シリーズD デジタルIO モジュール

1747-L553の説明

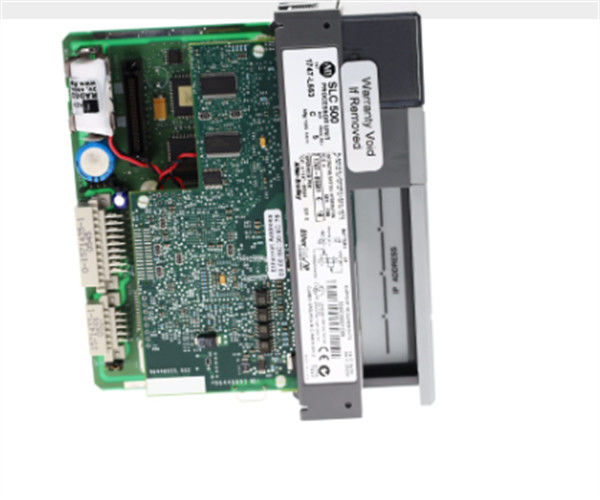

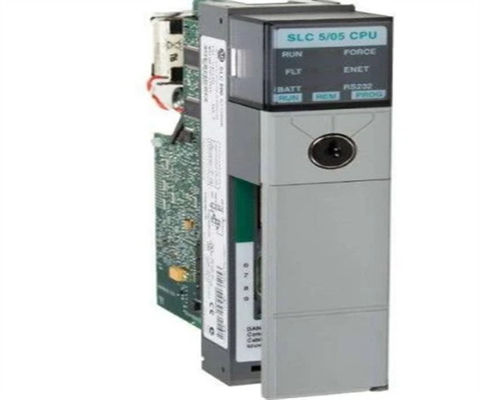

アレン・ブラッドリー/ロックウェル・オートメーション 1747-L553モジュールは,Allen-Bradley SLC 500およびSLC 5/05シリーズからCPUまたは中央プロセッサユニットモジュールである.このCPUは,バッテリーバックアップをサポートするCMOSRAMを組み込みました,また,Allen-Bradley 1747-M13メモリモジュールをサポートすることができ,64Kの追加のメモリを提供します. 1747-L553 CPU モジュールはイーサネットチャンネルとRS-232,DH-485,DF1,ASCIIポートこのCPUはSLC500とSLC5/05シリーズから入手可能な最も柔軟なCPUの1つで,最大64の接続に対応できる.これは 1747-L553 CPU モジュールが 64 台のデバイスやアプリケーションと同時に通信できるということです.

テクニカル仕様 1747-L553号

1747-L553 に 関する 情報


1747-L553は,SLC 500 プログラム可能な論理制御器 (PLC) プラットフォームに属する SLC 5/05 プロセッサである.このコントローラにはSLC5/05カテゴリーの中で最高メモリがあり, 64 KBのメモリですRS32 サブ-D 9 ピン接続器を組み込み,ローカルにインストールされたヒューマン・マシン・インターフェース (HMI) またはプログラミングワークステーションとピアツーピア通信を確立します.長距離通信に理想的に使用されます.10/100 Mbps の送信速度で最低 100 メートルです.同時に複数のデバイスに接続するのに理想的です.プロセッサの論理実行能力に影響を及ぼさず同時に使用できます..

この制御器は 中規模から大規模なアプリケーションに最適です with control requirements ranging from manual to automatic control of Discrete or analog loops as well as implementing complex control techniques with the utilization of a wide number of embedded instructions工場自動化,プロセス自動化,移動および位置制御の要件でも使用できます.

また,指定された通信プロトコルを介してPLC 5,CompactLogix,ControlLogixなどの他のAllen-Bradley PLCプラットフォームにメッセージを送信することもできます.イーサネットおよびRS232ポートと統合されているが,このプロセッサは,リモートI/O (RIO),データハイウェイプラス (DH+),DeviceNet,DH485などの通信アダプタでインストールできます.

このプロセッサモジュールは,スロットゼロ (0) の固定スロット割り当てを有する.

PLC-5プロセッサベースの高度な命令セットを含んでいる.1747-L553は単独で動作するか,SCADAアプリケーションのためにシステム全体に分散することができます.1747-L553プロセッサは,データ/プログラムのための60K単語とデータだけの4K単語で64K語の総ユーザーメモリを持っています. 最大4096の入力,4096の出力,および480のローカルアナログI/Oがあります. キーワードごとにプログラムスキャン時間が0.9msで,I/Oスキャン時間は0.225ミリ秒です.1747-L553は5ボルトDCで1Amp,24ボルトDCで0Ampのバックプレーン電流を持っていますローカル I/O シャーシに最大 30 モジュール I/O スロットを持つ最大 3 つのローカル I/O シャーシがあります.

通信のために,EthernetとRS-232ポートを使用し,1761-NET-AICコンバーターに接続するために設定することができます.標準的なバッテリーサポートRAMとFlashバックアップメモリを持っています.このプロセッサで,リモート I/O スキャナー モジュールとDeviceNet スキャナー モジュールは,ユニバーサル リモート リンクまたは DeviceNet ネットワーク経由で I/O を設定するために追加的にインストールできます.1747-L553プロセッサは0の短いビット命令実行時間を提供します.37ミリ秒,Ethernetポート10/100 Mbps. DH+通信ポートはDH-485ポートより3倍速い.オンラインプログラミングなどの他のSLC 5/03プロセッサのすべての機能を有している.フラッシュメモリアップグレード時計,キースイッチ,カレンダーなども1747-L553は,乾燥した環境で使用するために設計されています. 0~60°Cの動作温度と30Gの動作ショック.
