| ブランド: | 遺伝子組み換え | 製品タイプ: | デジタルIOモジュール |
|---|---|---|---|
| 部品番号: | IC695ALG112 | 産地: | アメリカ合衆国 |
| 遠隔のI/Oデバイス: | 32単信、余分な20 PNC001の255単信 | 連続議定書: | ASCIIの連続、Modbus/RTU |
| ハイライト: | 再製造されたPACSystems RX3i,改造されたIC695ALG112 PACSystems RX3i,IC695ALG112 PACシステム RX3i |
||

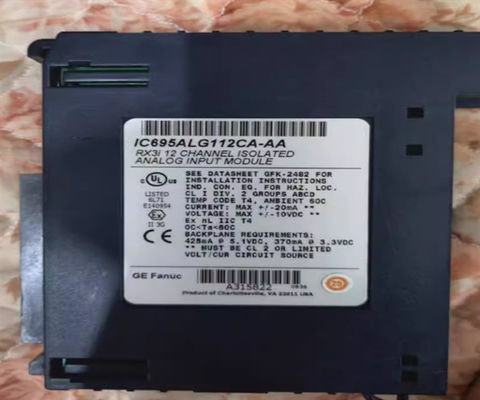

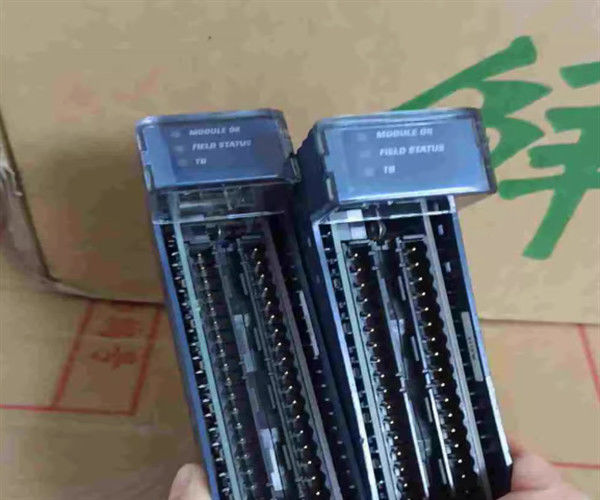

再製造されたGE-エマーソンIC695ALG112 PACSystems RX3i 単離アナログ入力モジュール
IC695ALG112はPACSystem RX3iプログラム可能な自動制御器 (PAC) モジュールで,8つの (8) 単端入力チャネルを備えたアナログ入力モジュールとして機能する.0〜10VDC (単極) のような様々な電圧と電流の信号を受信するように設定できる+/- 5VDC,0から5VDC,1-5VDCと0〜20mA,および4〜20mA.16 ビット解像度の浮動点または整数形式にデータを変換するアナログからデジタル変換器 (ADC) を内蔵していますこのモジュールは,通常,スケーリングや操作などのさらなる処理のために,上記信号を生成するインターフェース機器に使用されます.人間・マシン・インターフェース (HMI) で適切な読み取りができるように監査管理とデータ取得 (SCADA)分散制御システム (DCS) と,自動制御を実装するために,比例+積分+派生 (PID) コントローラーなどの制御アルゴリズムによって使用される.
IC695ALG112は,熱値低下を防いでおり,8Hz,12Hz,16Hz,40Hz,250Hz,および1000Hzなどのソフトウェアで設定可能なフィルターオプションが提供されています.これらのフィルターオプションは,より安定した読み取りを提供するために利用され,変動を排除するのに役立ちます条件付きデータは,特にIEEE32ビットまたは16ビット整数で32ビットフィールドで保存することができます. ステップ変更のためにモジュールのアナログ入力が1.7ms以内に最終値の0.1%に設定されます.このステップ変更応答は,モジュールの設定された入力フィルターによって影響されます具体的には,8 Hz フィルターでは127 ms,12 Hz フィルターでは67 ms,16 Hz フィルターでは56 ms,40 Hz フィルターでは21 ms,250 Hz フィルターでは3.1 ms,1000 Hz フィルターでは0 ms.
IC695ALG112入力モジュールは, 8, 12, 16, 40, 100,または 250 ヘルツのフィルターオプションを提供します.入力モジュールの入力インピーダンスは,入力電圧で500キロオム未満です.モジュールのオープン回路検出時間は最大1秒ですIC695ALG112入力モジュールは,コンパクトなパッケージでいくつかの機能が付属しています. ソフトウェアは完全に構成可能で,外部ジャンパーを必要としません.初期化および動作時間中にエラーチェックを行うモジュールには予測診断機能がありますアップグレードのためのフラッシュメモリをサポートします.
| ブランド | GEファヌック / エマーソン・オートメーション |
|---|---|
| シリーズ | RX3i パックシステム |
| 部分番号 | IC695ALG112 |
| 決議 | 16 ビット ADC を浮点数または整数に変換 |
| オープン・サーキット検出時間 | 最大1秒 |
| 入力チャネルの数 | 8 (八) |
| 入力電流範囲 | 4〜20mA 0〜20mA |
| 入力電圧範囲 | 0 - 10 VDC (単極), -10 から +10 VDC (双極), +/- 5VDC, 0 から 5VDC, 1-5VDC |
| デジタルフィルタリング | 8Hz,12Hz,16Hz,40Hz,250Hz,1000Hz について |
| カリブレーション間隔 | 12ヶ月は,時間の経過とともに精度仕様を満たすために典型的です.オフセットは,定期的な校正調整として適用できます. |
| カリブレーション 正確さ | 025°Cの範囲の0.1% 温度範囲全体の0.2% 激しいRF干渉 (IC 801-3, 10V/M) の場合,精度は範囲の2.0%低下する可能性があります. |
| 入力データ形式 | 浮動小数点 IEEE 32 ビットまたは 16 ビット整数として 32 ビットフィールドで設定可能 |
| 電力消費量 | 4.89ワット最大で 12チャネルすべてで 20mAの入力 |
| 熱分解 | 値下げなし |
| 超電圧 | +/-35 VDC連続,最大 |
| 超電流 | +/-35mA連続,最大 |
| 記述 | アナログ入力モジュール |
| 電圧 | 3.3V,5V |
| 流動 | 600から800mA |
| インプット | 12 |
| フィルターオプション | 8/12/16/40/250/100 ヘルツ |
| 入力インペデンス | >500kオム |
GE Fanuc IC695ALG112はPACSystem RX3iモジュールである.このモジュールは12 (12) つの単端の孤立した入力チャネルを備えたアナログ入力モジュールである.このモジュールは0から+10ボルト (単極) / -10から+10VDCを受信します.このモジュールは,浮点または整数に変換された16ビット解像度ADCを持っています. このモジュールは,浮点または整数に変換された16ビット解像度ADCを持っています.
