| ブランド: | AB | 製品タイプ: | デジタルIOモジュール |
|---|---|---|---|
| 部品番号: | 1747-L552 | 産地: | 日本 |
| 信号範囲:: | 4...20mA,0...20mA | 温度指定:: | -20...55°C (-4...131°F) |
| ハイライト: | アレン・ブラッドリー 1747-L552 プロセッサ,ロックウェル・オートメーション SLC 5/05 プロセッサ,SLC 5/05 プロセッサ |
||

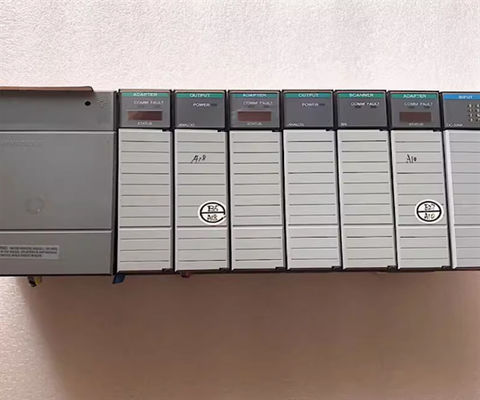

アレン・ブラッドリー 1747-L552 ロックウェル・オートメーション SLC 5/05 プロセッサ
1747-L552は,SLC 5/05のサブカテゴリーに属するSLC 500プロセッサである.このプロセッサは,任意のSLC 500シャーシのバックプレートに直接接続できるシングルスロットプロセッサである.このプロセッサは,ピアツーピア通信とネットワークアプリケーションと同時データ交換のためのイーサネット通信のためのRS232ポートと統合されています..
このプロセッサは,機械レベル領域と企業レベルを統合することに重点を置く中規模から大規模アプリケーションで使用するのに理想的です.このプロセッサは,工業物件インターネット (IIoT) の要件のための実用的な統合機能も提供しています.
SLC 500プラットフォームの他のプロセッサとは異なり,これらのプロセッサの埋め込み通信機能にはDH485,データハイウェイプラス (DH+),リモートI/O,DeviceNetが含まれます.これらの通信プロトコルは独占的で,垂直統合を可能にするために特殊モジュールや第三者のコンバーターとゲートウェイを必要としますこのプロセッサは,垂直統合の準備ができています.
The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.
1747-L552の大きなメモリ容量は4096の入力と出力のIO容量で,プロセッサは複数の小さなプロセスまたは単一の大きなプロセスを制御することができます.同じプロセッサでどのプロセスを組み込むことができるかを適切に計画するために,システムの批判性が考慮されなければならない.. I/O モジュールの戦略的なインストールを可能にするリモート I/O トポロジーの実装もサポートする. このモジュールは最大 32K ワードのユーザーメモリを持っています.データやプログラムに 28K文字,ユーザーデータに 4K文字プロセッサには,入力と出力の両方において,絶対最大I/O数は4096である.また,最大ローカルアナログは480点である.このプロセッサは,最大で百七 (107) のプログラミング命令をサポートし,最大で三 (3) のシャーシを最大で三十 (30) のスロットでインストールすることができます.このプロセッサーの最大入力電流は5ボルトDCで1A,24ボルトDCで0Aである. 典型的なプログラムスキャン時間は0.9ミリ秒/K,I/Oスキャン時間は0.225ミリ秒,そしてXICビット実行は0です.37μs.電源の負荷に応じて,このプロセッサは,電源喪失後,20ミリ秒から3秒間のプログラムスキャン待ち時間を持っています. 動作振動は0.015インチです.5〜57ヘルツのピークからピークへの移動このプロセッサは,30Gの動作ショックと5〜95%の非凝縮相対湿度をもっています.このプロセッサーの動作温度範囲は0度から60度Cで ストレージ温度範囲は-40度から85度Cです.
モジュールを追加または削除する際に電源をオフにする必要があります.このプロセッサにはステータスLEDが利用可能で,現在の状態を監視することができます.1747-L552プロセッサは,開いた型の箱があり,シャシーでマウントされていますプロセッサ全体は 145 x 35 x 142ミリメートル.このプロセッサのイーサネット接続はBOOTPが有効で,最大48の受信または送信接続をサポートします.出力接続は,目的点ノードごとに1つの接続のみを確立できます.複数のMSG命令が同じ目的ノードを使用した場合,同じ接続を共有する.このプロセッサにはRS-232ポートとフラッシュバックアップメモリもあります.平均して2年持続する リチウム電池を 交換できます1747-L552プロセッサにはコンデンサーがあり,バッテリーが切断されている間,バッテリーバックアップを使用して少なくとも30分間プロセッサを実行できます.RAMのデータ損失を避けるためにバッテリーは30分以内にプロセッサに接続する必要があります.
| 製造者 | ロックウェル・オートメーション |
|---|---|
| ブランド | アレン・ブラッドリー |
| 部品番号/カタログ番号 | 1747-L552 |
| シリーズ | SLC 500 |
| インプット | 4096 |
| モジュールの種類 | SLC 5/05 プロセッサ |
| 生産量 | 4096 |
| アナログ I/O | 480 |
| 記憶力 | 最大 32 KB バッテリー付き RAM |
| プログラムスキャン時間 | 0.9 ms/K |
| ユーザーメモリ | 32千語 |
| I/O・シャシー | 3 |
| シャーシ・モジュール・スロット | 30 |
| I/O スキャン時間 | 0.225ミリ秒 |
| コミュニケーション | イーサネット RS-232 |
| バックアップメモリ | 1747-M13 |
| 環境温度 | 0~60°C |
| SLC 5/05 接続 | 48 |
| バッテリーバックアップメモリ: | はい 1747-BA |
| UPC | 10662072745585 |
1747-L552は,Allen-BradleyのSLC 500モジュールハードウェア用のコントローラモジュールです. 32KBのメモリで提供されています.9ピン RS-232 ポートやイーサネット 通信 ポートなどの内蔵通信 インターフェース4096 ディスクリート I/O 容量と 4096 インプットと 4096 アウトプットポイントのリモート I/O 容量があります
