改造されたGE-エマーソンIC695CHS007 PACSystems Rx3i ユニバーサルバックプレーン

製品説明  IC695CHS007

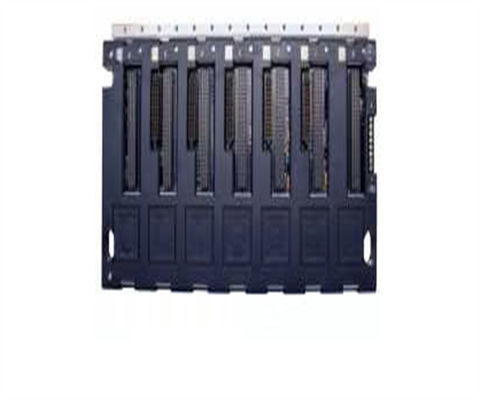

IC695CHS007は,PACSystem RX3iプログラム可能な自動制御器 (PAC) シリーズのユニバーサルバックプレーンである.このバックプレーンは7 (7) スロットバックプレーンで,電源とI/Oモジュール専用PACsystem RX3iシリーズおよび90-30シリーズI/Oおよびオプションモジュールの任意のIOおよびオプションモジュールをネイティブでサポートします.

IC695CHS007 スロット0は,IC695電源の設置のために使用する. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modules右端末と最後のスロットであるスロット6は,PCIのみをサポートし,RX3iモジュールのみに対応します.

IC695CHS007は,設置スペースが限られているアプリケーションやリモートI/Oアーキテクチャの実装に理想的に使用されます.このモジュールは,ラック左端に位置する24VDC端末ストライプで装備されています.背面の接地点と,ラックのホストモジュールのシールドと接地接続のための統合接地棒.適切にモジュールをマウントするためにこのラックに明確に印刷されています.

IC695CHS007は2つのバージョンで提供されています.IC695CHS007-AAは初期リリースで,IC695CHS007-BAは後期リリースで,特にシャシのバックプレーンPCIコネクタに機械的な強化が含まれています..

IC695CHS007は水平鋳造のみに設計されている.他の設置方向は空気流に影響し,最終的にはシステムの性能に影響を与える可能性があります.このラックは,シャシーに利用可能な提供されたマウントホールの経由で,壁のサブパネルに直接マウント.

GE IC695CHS007バックプレーンは,GE Fanucが設計・製造したRX3i PACSystemsシリーズのユニバーサルバックプレンであり,シリーズ90-30システムの代替である.IC695CHS007のバックプレンは +24Vの入力電圧を持っています使用者は,提案されたマウント方法が水平方向化と最低保護値IP20 (NEMAタイプ1) の保護箱に設置することを注意すべきである.IC695CHS007ユニバーサルバックプレンは,左端に位置する端末ストライプとともに,アースポイントを持っていますまた,バックプレーンは,組み込みされた接地バーと可視的なスロット番号を構成し,他のメーカーからのシステムとオプションモジュールをサポートします.

IC695CHS007のバックプレンは5VDCで内部電流は240ミリアンプで,DC3.3Vで電流は600ミリアンプで,部品には7つのスロットがあります.サポートされているコンポーネントには,IC693のような PCI I/O コンポーネントが含まれます.互換性のあるPCIコンポーネントは,製品コードIC695で始まります.IC695CHS007 のような GE のバックプレンは,危険なエリアで使用できますが,これらの環境ではより高い保護度を持つ囲いが必要です危険な場所の最低保護レベルはIP 54ですIC695CHS007のバックプレンは,多くの設置スペースを必要としませんが,適切な冷却のためにすべての側面で少なくとも4インチのスペースを必要としますユニットの指定寸法は 141.4 x 264.9 x 147.3ミリ (5.5 x 10.4 x 5.8インチ) です.

機械の技術仕様 IC695CHS007
