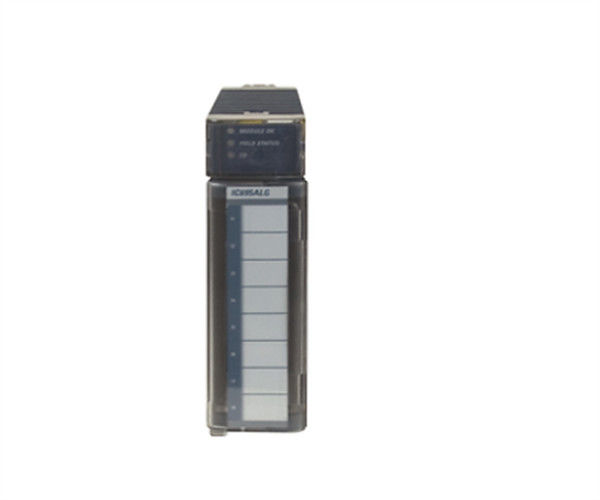

IC695ALG616の製品説明

IC695ALG616は,GE Intelligent Platforms (GE IP) によって製造されたエマーソン・オートメーションが製造するアナログ入力モジュールである.このモジュールの特徴は,単端入力として構成されている場合,16 (16) アナログ入力チャネル,またはディフェリエンシャルワイヤリングのための8 (8) アナログ入力を提供することができます.24ビットの出力変換解像度を持つアナログからデジタル変換器 (ADC) が組み込まれています.IC695ALG616入力チャネルは,アナログの電流と電圧信号とワイヤーの互換性がありますこのモジュールの電流信号には0~20mA,4~20mA,±20mAの電流信号と±10V,0~10V,±5V,0~5V,1~5Vの電圧信号が含まれます.変換されたアナログデータは,浮動点32ビット IEEE データまたは32ビットレジスタを使用した16ビット整数として保存されます.このモジュールの各チャンネルには,プロセスに有用になるように安定化し変動を最小限に抑える設定可能なチャネルフィルタがあります. 設定可能な入力フィルターは8Hz,12Hz,16Hz,40Hz,200Hzと500Hz. このモジュールのパラメータは,Proficy Machine Edition (PME) プログラミングソフトウェアを使用して構成されています. このモジュールの操作を指示するためにジャンパーやDIPスイッチは必要ありません. さらに,このモジュールは,すべての起動時に自動校正を行うことができます.組み込みモジュール保護には,オープン回路検出,過電圧および過電流保護が含まれます.これらの保護設定に加えて,各チャンネルは,アラーム設定で個別に設定できます.非常低,低,高,非常に高いアラームですこのモジュールのアラーム機能にも含まれ,モジュールの欠陥もホストCPUに報告されるように設定することができます..

GE Fanuc RX3i PacSystems IC695ALG616 離散しない対比インプットモジュールは, -20から20ミリアンプ,4から20ミリアンプまたは0から20ミリアンプの電流範囲を有する.5V DC の電圧範囲0〜5ボルトDC,1〜5ボルトDC,0〜10ボルトDC,または-10ボルトDC.モジュールは,ユニットの動作状態を表示するためのモジュールOKLEDを持っています.フィールド状態LEDは,端末ブロックまたはチャネルエラーの少なくとも1つに障害がある場合を示します.システム用の端末ブロックが存在するか,存在しないかを表示する.IC695ALG616の非隔離された違いアナログ入力モジュールのすべてのLEDは,バックプレンのパワーバスから電源を得ています.GE Fanuc IC695ALG616 アナログ入力モジュールは,変化速度のアラーム,オンボードエラー検証,チャネル障害アラーム,障害報告,自動校正,フラッシュメモリスロット,各チャンネルで設定可能なオフセットとスケーリング端板が挿入されたか取り除かれたかを検出する.GE Fanuc IC695ALG616 アナログ入力モジュールは,貯蔵温度範囲 -40から185度ファレンスヒートと作業温度範囲 32から140度ファレンスヒートこのモジュールは,不凝縮および相対湿度レベルが5%から95%の範囲を必要とします.それは10から57ヘルツ,0.0524ミリメートル (0.0524ミリメートル) の振動評価を持っています.006 inches) displacement peak as per the JISC0911 and IEC60068-2-6 international standards and a vibration resistance rating of 15 G at 11 milliseconds as per the JISC0912 and IEC60068-2-27 international standards.

IC695ALG616は,以前はGEインテリジェント・プラットフォーム (GE IP) が製造していたPACSystem RX3iプログラム可能な自動化コントローラー (PAC) 非孤立アナログ入力モジュールで,現在はエマーソン・オートメーションに属している.このモジュールは,16 (16) 単端入力または8 (8) 0から20mAに互換性のある違い入力チャネルを持っていますこのモジュールはRX3iユニバーサルバックプレーンにインストールされ,24ビットADC変換解像度を有する.
