| 起源の場所: | 日本 |
| ブランド名: | AB |
| 証明: | CE |
| モデル番号: | 1746-NR8 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |
| パッケージの詳細: | 新しいオリジナル |
| 受渡し時間: | 3〜5日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 1000 |
| ブランド: | AB | 製品タイプ: | デジタルIOモジュール |
|---|---|---|---|
| 部品番号: | 1746-NR8 | 産地: | 日本 |
| 信号範囲:: | 4...20mA,0...20mA | 温度指定:: | -20...55°C (-4...131°F) |

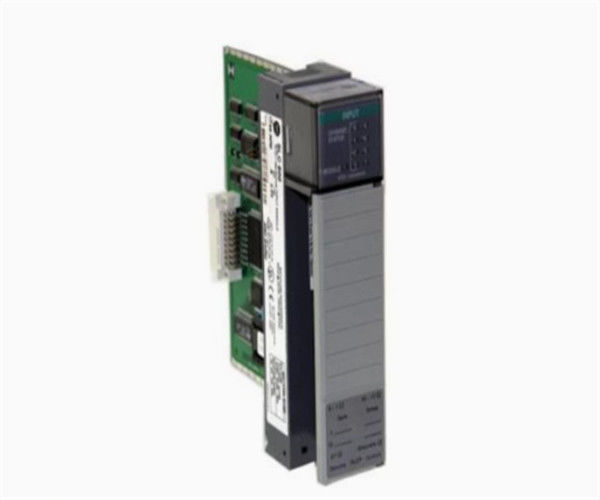

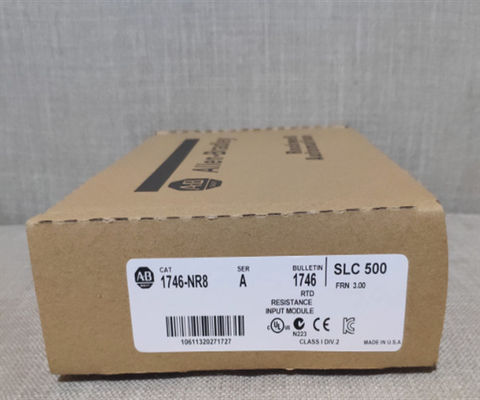

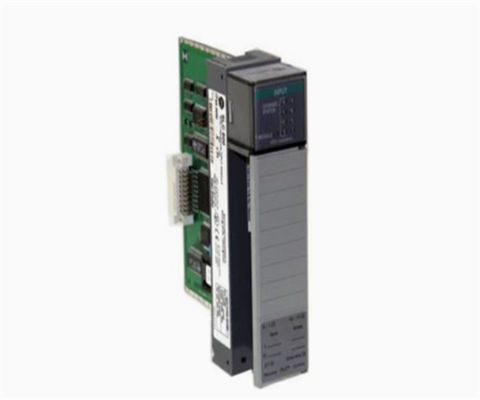

アレン・ブラッドリー RTD/レジスタンス アナログ入力モジュール
1746-NR8はレジスタンス温度検出器 (RTD) /レジスタンスモジュールです.このモジュールは,プラチナ (385) 100,200,500,1000;プラチナ (3816) 100などのRTDセンサーからのレジスタンス信号を受け入れます.,銅 (426) 10,ニッケル (618) 120,ニッケル (672) 120,ニッケル鉄 (518) 604 と 0 ~ 150 オーム,0 ~ 500 オーム,0 ~ 1000 オーム,0 ~ 300 オームの直接抵抗値.
このモジュールは,SLC 500システム専用に使用される.SLC 500の固定型およびモジュール型ハードウェアスタイルなどの2つの (2) 変種と特に使用することができる.使用されたシャシの単一のスロットを占め,代わりに外部電源を必要としません, このモジュールは,システム電源によって生成されたバックプレンの電源で電気を供給します.
このモジュールは,特に温度測定にRTDセンサーが使用されているため,主に温度アプリケーションに使用されます.このモジュールの抵抗能力は,移動または機械装置の移動または移動を測定するために適用されます.通常は,抵抗値の減少と増加によって反映される移動の距離を測定するために使用されます.
このモジュールは,2ワイヤ,3ワイヤ,および4ワイヤRTDセンサーをサポートする. 2ワイヤRTDの場合,推奨するワイヤはBelden 9501シールドケーブルまたは同等のものです. 3ワイヤまたは4ワイヤRTDの場合,ベルデン9533またはベルデン83503ケーブルを使用2ワイヤ RTDでは,測定の精度を低下させるため,長いケーブル走行を避ける必要があります.AWG #24の代わりにAWG #16のワイヤのような低ゲージのケーブルを使用して,効果または長いワイヤーを最小限に抑えることができます.基本的には,足あたり抵抗が低いケーブルを使用します. リモータブル・ターミナル・ブロック (RTB) の端末は,単一のワイヤー接続のみを目的としています.
チャンネル状態はLED指示器で監視できるが,モジュールの動作はLED状態指示器で監視できる.このモジュールは,低パスデジタルフィルターとプログラム可能な入力フィルターを持っていますこのモジュールのアナログ・デジタル変換は シグマ・デルタ・モジュレーションです5分毎に特定のサイクルにプログラムすることができます. 制御装置は,. 1746-NR8モジュールのRTDタイプは銅,プラチナ,ニッケル鉄,ニッケルである.このモジュールと互換性のある端末ブロックは,Allen-Bradley 1746-RT-35端末ブロックである.1746-NR8モジュールのバックプレンの電源消費量は最大1.82W,電源消費量は5VDCで0.5W,24VDCで1.32Wである. 1746-NR8のバックプレンの電流消費量は5VDCで100mA,24VDCで55mAである.最大共通モード電圧は+/- 1 Volt恒久的な最大過負荷は,電流で+/- 5mA,DCで+/- 5Vである.1746-NR8モジュールの隔離電圧は,チャネル間の5ボルトDCと500ボルトACで,入力とバックプレンの間を1分間連続しています.稼働温度は32度から140度 貯蔵温度は-40度から185度濃縮しない相対湿度は 5~95%.
| ブランド | アレン・ブラッドリー |
|---|---|
| 製造者 | ロックウェル・オートメーション |
| シリーズ | SLC 500 |
| 部品番号/カタログ番号 | 1746-NR8 |
| インプット | 8 |
| モジュールの種類 | RTD/レジスタンス アナログ入力モジュール |
| バックプランの電流 (5V) | 100ミリアンプ |
| 入力する場合は | 8 (八) |
| バックプレーン電流 (24 ウォルト) | 55ミリアンプ |
| 互換性のあるRTDセンサー | プラチナ (385) 100,200,500と1000;プラチナ (3816) 100,200,500と1000;銅 (426) 10,ニッケル (618) 120,ニッケル (672) 120,そしてニッケル鉄 (518) 604. |
| 更新時間 | 6ミリ秒から2秒 |
| 互換性 抵抗入力範囲 | 0~150オーム,0~500オーム,0~1000オーム,0~300オーム |
| バックプランの電流 | 100 mA @ 5VDC 55 mA @ 24VDC |
| バックプランの電力消費量 | 1最大.82W (5VDCで0.5W,24VDCで1.32W) |
| ステップ応答 | 60ミリ秒入り,2.5ミリ秒出 |
| I/O シャーシの位置 | スロット0を除く任意のスロット |
| 動作温度範囲 | 摂氏32度から140度 |
| 決議 | 摂氏0.01度 |
| UPC | 10611320271727 |
| 動作温度 | 0~60°C |
| UNSPSC | 32151705 |
| 貯蔵温度 | -40〜85°C |
| A/D 変換方法 | シグマデルタ調節 |
Allen-Bradley 1746-NR8は,SLC 500 RTD/レジスタンス アナログ入力モジュールである.この RTD/レジスタンス アナログ入力モジュールは,プラチナ (385),プラチナ (3916)このモジュールは,レジスタンスデバイスの直接入力にも対応する.このモジュールは,固定型およびモジュール型SLC 500にも対応する.
