IMDSI22 バイリー デジタル入力モジュール 24-125VDC/VAC

IMDSI22 バイリー デジタル入力モジュール 24-125VDC/VAC

IMDSI22の説明

デジタルスレーブ入力モジュール (IMDSI02) は,Infi 90プロセス管理システムに16個の独立したプロセスフィールド信号を導入するために使用されるインターフェースです.このデジタルインプットは,マスターモジュールによって,プロセスを監視し制御するために使用されます..
この説明書は,スレーブモジュールの特性,仕様,動作を説明します. IMDSI02 モジュールを設定し,インストールするには,手順を詳細に説明します.システムテストと診断に役立つ状態指標を説明します.
IMDSI02を使用するシステムエンジニアまたは技術者は,スレーブモジュールをインストールし操作する前にこの説明書を読み理解する必要があります.Infi 90 システムの完全な理解はユーザーにとって有益です.

デジタル・スレーブ・インプット・モジュール (IMDSI02) は,Infi 90システムに16個の独立したデジタル信号を処理と監視のために取り込みます.プロセスフィールド入力とInfi 90プロセス管理システムとのインターフェース. 接触閉,スイッチ,ソレノイドは,デジタル信号を供給する装置の一例である.マスターモジュールは制御機能を提供し,スレーブモジュールはI/Oを提供します.
このマニュアルでは,デジタルスレーブ入力 (DSI) モジュールの目的,運用,保守について説明します.操作の注意事項とインストール手順について説明します.図1-1は,Infi 90通信レベルとこれらのレベル内のDSIモジュールの位置を示しています..

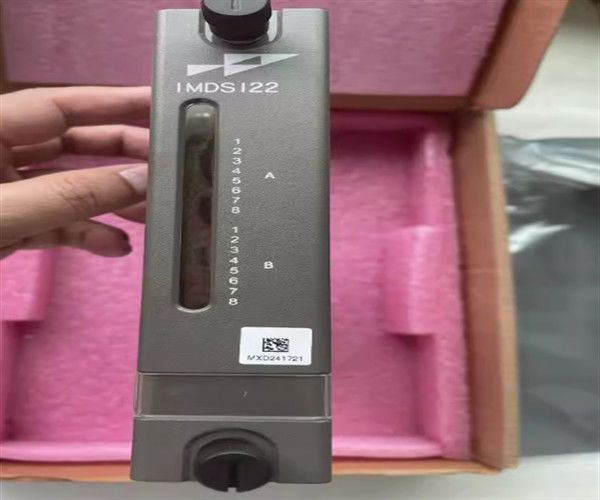

DSIは,モジュールマウントユニット (MMU) に1つのスロットを占める単一の印刷回路板で構成される.8つのデジタル入力からなる2つの独立したグループをモニターする.12 つの入力が互いに隔離されています■ 残りの2ペアは共通の正の入力線を共有する.モジュールのフロントプレートに2つのキャプティブスクリューがMMUに固定されている.前面パネルのLED状態指示器 (AグループとBグループ) の16個が入力状態を表示する..
スレーブモジュールは,外部信号と電源 (P1,P2,P3) のための3つのカードエッジコネクタを有している.P1は,一般的な (地) と+5VDC電源に接続する (表5-1を参照).P2は,マスターモジュールと通信するために,モジュールをスレーブ拡張バスに接続する (表5-2参照)デジタル信号は,ターミネーションユニット (TU) またはターミネーションモジュール (TM) に接続されたケーブルを使用して,接続器P3を通じて入力されます (表5-3を参照).
フィールド配線用の端末ブロック (物理接続点) は,TU/TMにあります.

FAQ:

Q: 商品のブランド名は何ですか?

A: この製品のブランド名は ABB です.

Q: 製品のモデル番号は?

A: 製品のモデル番号はP-HC-BRC-10000000.

Q: 製品はどこで製造されていますか?

A: この製品はFIで製造されています.

Q:利用可能な支払い条件は?

A:利用可能な支払い条件はT/T,Western Union,PAYONEERです.

Q: 商品の配達時間は?

A: 商品の配達時間は3~5日です.
