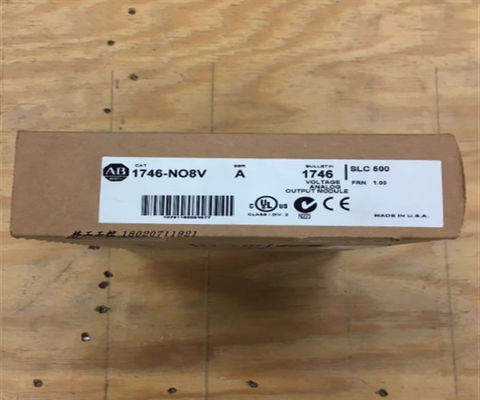

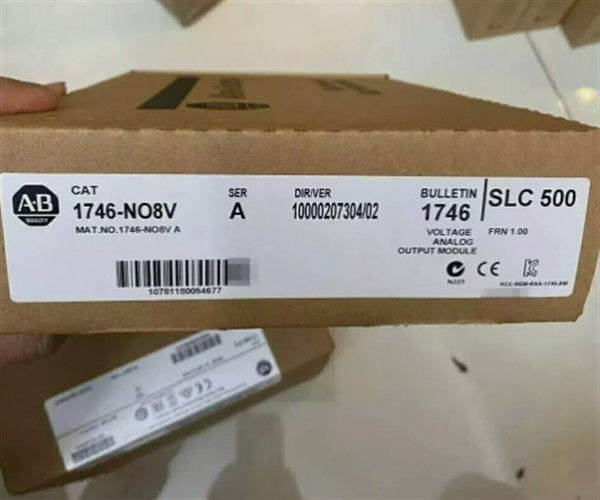

1746-NO8V アレン・ブラッドリー 1746 アナログ出力モジュール 部品番号 1746-NO8V 温度評価 -20...55 °C -4...131 °F

記述 1746-NO8V

アレン・ブラッドリー 1746-NO8Vは,SLC 500コントローラと互換性のあるアナログ出力モジュールである.このモジュールは,±10.25VDCの電圧出力信号を提供します.このモジュールは,バルブなどの調節装置を制御するために理想的に使用されます.アナログ信号で動作する装置など

1746-NO8Vは,16ビットまたは320μV/カウントの解像度を持つ8 (8) つの出力チャネルを有する.出力コードは32,768から+32である.767とデジタルからアナログ (DAC) 変換方法としてR-2R梯子ネットワークを組み込み1 ms の出力ステップ応答 0 から 95% のフルスケールで,クラス 1 のすべての 8 つのチャネルを更新するために 5 ms の個々のチャネル更新時間と,クラス 2 のすべての 8 つのチャネルを更新するために 10 ms を有します.

1746-NO8Vは,全スケールの0.1%を25°Cで,全スケールの0.2%を60°Cで,最大全スケールの精度偏差が ±33ppm/°Cである.負荷範囲は1Kオム以上で,負荷電流は10mA (最大).

1746-NO8Vの特異的な名目出力電圧は -10から+10VDC; -10.25から+10.25VDC; 0から10VDC; 0から5VDC,および1から5VDCである. 変換されたアナログデータ,各チャネルに設定できるスケールされたエンジニアリングユニットです,PID,比例数,1746NO4フォーマットとユーザー定義スケールでスケールされ,オプション出力データパラメータはユーザー定義スケール制限,出力ブランキング制限,出力アラーム制限,ランプ速度/限界, 故障値を事前に設定し,故障状態下での出力行動 (リセット,保持,事前に設定),アラームロックとリセットロックアラーム.

1746-NO8Vは,全体的なバックプランの出力電源が5.6Wであり, 24V DCの電源を指定したユーザーオプションのDC電源を有する.出力電圧範囲は±10以内である.25V DCで,16ビット (320μV/カウント) のチャネル解像度を持つR-2Rレッダーデジタル・アナログ変換器を使用する1746-NO8Vは,1msの出力ステップ応答時間があり,すべての8チャネルで信号を更新するために約5msを使用します.1746-NO8Vの出力の負荷範囲は1K 以上のものになり,出力の最大負荷電流は10mAです.. 1746-NO8Vは,出力インペダンスが1 ‰未満で,2.5% (±10.25V) のオーバーレンジ能力を有する. 総出力精度は0.2%で,漂流精度は±33ppm/°Cで,増幅誤差は0である.OFFSET 漂流誤差 ±0 で 15%.53 LSB/°C The 1746-NO8V offers circuit isolation between the field wiring and the backplane to protect the chassis and the processor is tested at 500V DC and uses LED lights to indicate the module and channel status5~95%の不凝縮相対湿度で0~60°Cの動作温度範囲を有し,CULとCE認証を受け,第2級危険な場所で使用できます.1746-NO8Vは30Gの動作ショック評価と10-500Hzで5Gの振動を持っています.

アレン・ブラッドリー 1746-NO8Vは,SLC 500 アナログ出力モジュールである.このモジュールは,出力電圧範囲を ±10.25V dc までの8 (8) つの単端アナログ出力チャネルを有している.320 μV/カウントの解像度,全体精度 025°Cでは全スケールの0.1%で,60°Cでは全スケールの0.2%です.
