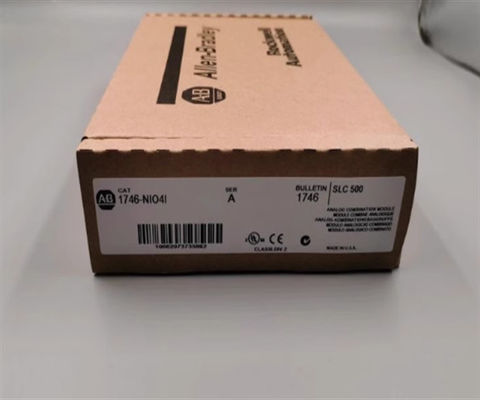

アレン・ブラッドリー 1746-NIO4I SLC 500 アナログモジュール 2-インプット 2-電流出力

記述1746-NIO4I

1746-NIO4Iは,Allen-BradleyのSLC 500 Four Channel アナログ I/O モジュールである.このモジュールは,単一のスロットモジュールで2 (2) の入力と2 (2) の出力ポイントを備えた組み合わせモジュールである.2つの差電圧または電流入力点と2つの電流出力があり,5ボルトで55mAと24ボルトで14mAの全体的なバックプレート電流を抽出しています.端末は20〜20Vの共通モード電圧があり,60ヘルツで105dBの共通のモジュール拒絶信号と60ヘルツで55dBの通常のモード拒絶信号があります.1746-NIO4Iは,16ビット変換解像度を持つSigma-Delta ADC変換機を使用標準入力電流は -20〜+20 mAで,電流阻抗は250 Ohm,解像度は1.22 A/LSBである.1746-NIO4Iの総精度は +/-00〜60°Cで0.642%で,漂流精度は+79ppm/5°Cで,最大増幅と漂流誤差は+/-0.556%と+/-67ppm/°Cである.1746-NIO4Iはまた,電圧入力評価が -10 から 10 ボルト DC と 760 KOhms 電圧阻力があり,最小有意ビット (LSB) に 305 マイクロボルトの解像度また,精度は+/-0.504%,漂流精度と誤差は+/-63ppm/°Cと+/-57ppm/°Cである.1746-NIO4Iは,220V AC (RMS) または220V DC (連続) で過電力を提供します電流出力は 0 ~ 500mA の負荷範囲で,通常の範囲は 0 ~ 20 mA で,LSB 信号解像度あたり 2.56348 マイクロA で 5% の範囲を超えた能力があります.1746-NIO4Iは,全体的に ±0 の精度を持っています漂流精度 ±70ppm/°C,加減誤差 ±0.516%と+/-12 LSBで,541%全モジュールは,ワイヤリングからバックプレンの隔離のフィールド間500ボルトテストされた隔離があり,すべてのチャンネルのための512マイクロ秒の総更新時間を持っています1746-NIO4Iの稼働温度は,冷却しない相対湿度5~95%で0°C~60°Cの範囲です.

1746-NIO4Iは,電圧または電流の差分,分離されていない入力チャネル,および電圧出力チャネルを2つ (2) 備えたアナログ組み合わせモジュールです.このモジュールは,入力と出力機能を組み合わせる単一のスロットモジュールです

この組み合わせモジュールは,固定型またはモジュール型ハードウェアのSLC 500と使用可能である.このモジュールは,コントローラが搭載されているスロット0を除き,メイン・シャシ内の任意のスロットにインストールする.拡張モジュールやリモート I/O ステーションにも設置できます. リモート I/O ステーションで使用される場合,このモジュールはスロット 0 にインストールされることはありません.上記スロットは,リモート I/O (RIO) などの通信アダプタのために予約されています.データハイウェイプラス (DH+) とイーサネット通信アダプター.

このモジュールは,パネルスペースを節約し,任意のSLC 500ラックの利用可能なスロットを最大化することに貢献します.特にモジュール式ハードウェアでは,このモジュールは,適切なIOセグメント化のために戦略的にインストールすることができます..

モジュールは,電流入力範囲は -20〜+20 mAで,最大許容される評価値は -30〜+30 mAです.電圧入力では,許容される入力範囲は -10〜+10V dc - 1 LSBです.現在の入力値は -16 に変換されます.,384 から +16,384 の原始データと電圧信号は -32,768 から +32,767 の原始データに変換されます.入力部分のコンバーター解像度は 16 ビットで,繰り返しが +/- 1 LSB です.出力部分では,コンバーター解像度は 14 ビットで非線形性 00.05%

アレン・ブラッドリー1746・NIO4Iは,SLC 500 アナログコンビネーションモジュールである.このアナログコンビネーションモジュールは,2 (2) の電圧または電流入力と2 (2) の電流出力チャネルを有する.このモジュールは,SLC 500固定またはモジュール式スタイルハードウェアで使用されます..
