ジェネラル・エレクトリック DS200RTBAG3A 補助インターフェースパネル

製品説明:DS200RTBAG3A

1. • 基板レイアウトとリレーの配置

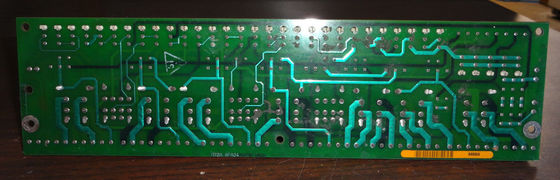

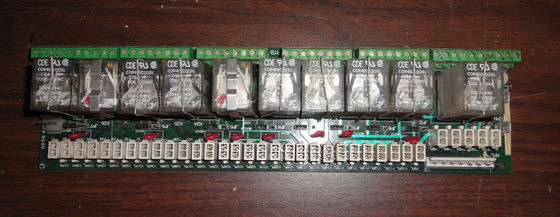

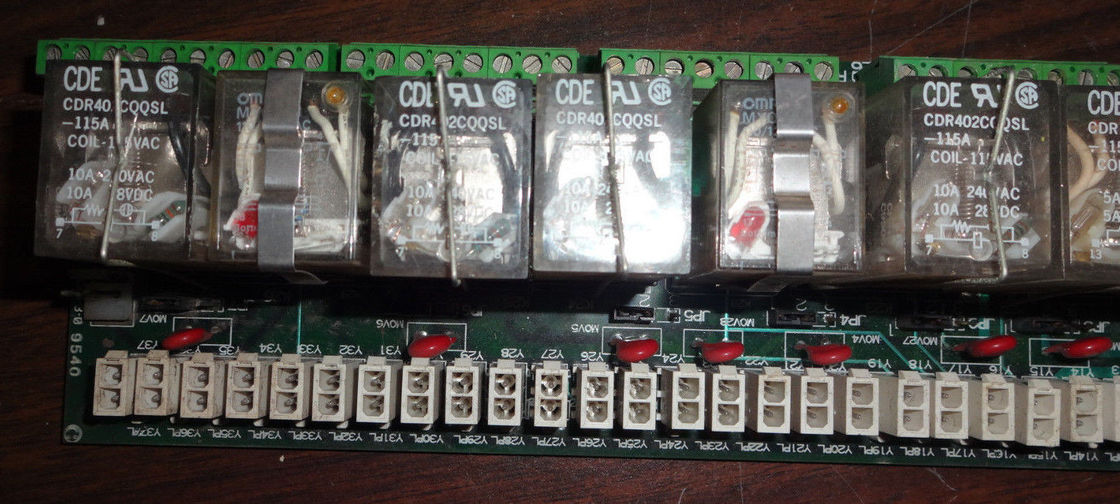

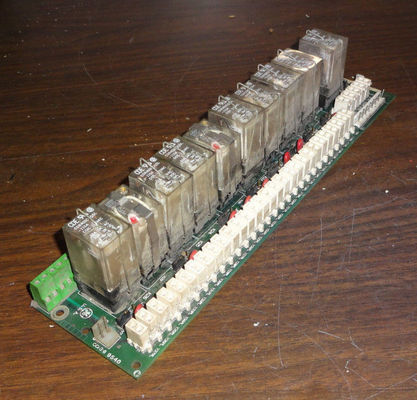

     • DS200RTBAG3A は、コンポーネントを収容するためによく整理されたレイアウトを備えたプリント基板です。 10 個のリレーがボード上に戦略的に配置されています。 K20 から K26 までに配置された 7 つの DPDT (Double - Pole Double - Throw) リレーは、ボード設計の重要な部分です。これらの DPDT リレーにはそれぞれ 2 つの C - タイプ接点があります。 C タイプ接点は標準構成であり、異なる電源間の切り替えや 1 つのリレーで複数の回路を制御するなど、さまざまな接続の可能性が可能です。 K27 から K29 に配置された 3 つの 4PDT (4 極双投) リレーは、より多くの接続極を提供し、信号のルーティングにさらなる柔軟性を提供します。
   • 保護およびコイルコンポーネント
     • 各リレーの入力 - 出力 (I/O) は、130 VAC 金属酸化物バリスタ (MOV) によって保護されています。 MOV は、電圧サージや過渡過電圧からリレーを保護する上で重要な役割を果たします。電気的変動が一般的な産業環境では、これらの MOV は、敏感なリレー接点への損傷を防ぐバッファとして機能します。さらに、各リレーには 110 VDC コイルが装備されています。コイルは接点の状態を変化させるために必要な磁力を提供するため、リレーの動作に不可欠な部分です。 110 VDC 電圧は、リレーの一貫した信頼性の高い動作を保証する標準値であり、リレーが制御信号に迅速に応答できるようになります。
2. 機能 - 固有の機能
   • 制御オプション
     • DS200RTBAG3A のリレーは、主に 2 つの方法で制御できます。オプションの 1 つは、ユーザーによるリモート制御です。これにより、離れた場所からリレーを柔軟に操作できるようになり、大規模な産業環境や、ボードへの直接アクセスが不便なアプリケーションに役立ちます。もう 1 つのオプションは、オンボード LAN I/O ターミナル制御ボードを使用するものです。これにより、ローカル制御メカニズムが提供され、ネットワーク環境内の他のコンポーネントとの統合も可能になります。さまざまな手段でリレーを制御できるため、さまざまな制御システム アーキテクチャに多用途性がもたらされます。
   • メンテナンスに優しい設計
     • DS200RTBAG3A の注目すべき特長は、メンテナンスの容易さです。リレーに障害が発生した場合、ボード上のリレーはどれも迅速かつ簡単に取り外して交換できます。これは、工業プロセスのダウンタイムを最小限に抑えるため、大きな利点となります。基板の設計によりリレーに簡単にアクセスできるようになっており、コンポーネントはおそらく本質的にモジュール式であるため、大規模な分解や基板全体の再調整を必要とせずに簡単な交換プロセスが可能になります。

特徴:DS200RTBAG3A

• • 多様なリレーの種類と定格
    • 接点定格 10A の 7 つの DPDT リレーと接点定格 1A の 3 つの 4PDT リレーの組み合わせにより、幅広いスイッチング機能が提供されます。より高い電流処理能力を備えた DPDT リレーは、大型モーターや高ワット数の発熱体への電源供給の制御など、電力を大量に消費するアプリケーションに適しています。たとえば、製造工場では、工業用オーブンや頑丈なコンベヤー ベルト モーターへの電力を切り替えるために使用できます。一方、4PDT リレーは、複数の低電力回路を同時に制御する必要があるアプリケーションに最適です。これらは、表示灯、小型ソレノイド、またはその他の低電力アクチュエーターの動作を管理するために使用できます。
  • 堅牢な保護と信頼性の高いコイル動作
    • 各リレーの I/O に対する 130 VAC MOV 保護は重要な機能です。産業環境でよく見られる電圧スパイクや電気的過渡現象からリレーを保護します。この保護により、リレーの寿命が大幅に延長され、予期せぬ故障のリスクが軽減されます。各リレーの 110 VDC コイルにより、信頼性の高い動作が保証されます。一貫したコイル電圧により、リレー接点の迅速かつ正確なスイッチングが可能になります。また、標準の電圧値であるため電源要件が簡素化され、ボードを既存の電気システムに統合しやすくなります。
• 制御および接続機能
  • リモートおよびローカル制御機能
    • リレーをリモートで制御できる機能は貴重な機能です。これにより、オペレーターは中央制御室または遠隔地からボードの機能を管理できます。これは、大規模な産業施設や、ボードの物理的な場所が危険な場所や手の届きにくい場所にある可能性があるアプリケーションで特に役立ちます。オンボード LAN I/O ターミナル制御ボードを通じてリレーを制御するオプションもあり、ローカル操作および他のネットワーク接続コンポーネントとの統合の点で柔軟性が得られます。たとえば、ビルディング オートメーション システムでは、リレーをリモート制御して照明および HVAC システムを管理でき、ローカル制御はメンテナンスやトラブルシューティングの目的で使用できます。
  • ネットワーク - 統合運用
    • このボードとオンボード LAN I/O ターミナル制御ボードとの互換性は、ネットワーク化された制御システムに簡単に統合できることを意味します。これにより、DS200RTBAG3A と、プログラマブル ロジック コントローラー (PLC)、センサー、アクチュエーターなどの他のコンポーネントとの間のシームレスな通信が可能になります。ネットワーク統合運用により、リレーベースの機能のリアルタイム監視と制御が可能になり、システム全体の効率と柔軟性が向上します。
• メンテナンス - 簡単機能
  • リレーの交換が簡単
    • リレーの迅速かつ簡単な取り外しと交換を可能にする DS200RTBAG3A の設計は、大きな利点です。重要な産業プロセスでは、リレーの故障が重大なダウンタイムにつながる可能性があります。交換が容易であるということは、メンテナンス担当者がシステム全体を長期間シャットダウンすることなく、故障したリレーを迅速に交換できることを意味します。この機能は、単一のリレーを交換するのに特殊なツールや広範な技術的知識を必要としないため、メンテナンス作業の複雑さも軽減します。リレーのモジュール設計により、単純な「プラグアンドプレイ」タイプの交換プロセスが可能になる可能性があります。

技術パラメータ:DS200RTBAG3A

1. • DPDTリレー
     • 番号と場所: 基板上の K20 から K26 までに 7 つの DPDT (Double - Pole Double - Throw) リレーがあります。
     • 接点構成: 各 DPDT リレーには 2 つの C - タイプ接点が含まれています。 C タイプの接点構成は回路接続に柔軟性をもたらし、2 つの別個の回路間の切り替えや 1 つの入力を 2 つの異なる出力に接続するなど、さまざまなスイッチング構成が可能になります。
     • 接点の定格: この DPDT リレーの接点定格は 10A です。この高い電流処理能力により、比較的高電力の負荷を制御できるようになります。たとえば、産業用アプリケーションで一般的に見られるモーター、ヒーター、またはその他の高出力電気デバイスの電力要件に対処できます。
     • コイル電圧：DPDTリレーのコイル電圧はDC110Vです。コイル電圧は、リレーを作動させて接点の状態を変更するために必要な電気エネルギーの量を決定するため、重要なパラメータです。 110VDC 値は標準電圧であり、電源設計と他の電気コンポーネントとの統合が簡素化されます。
   • 4PDTリレー
     • 番号と場所: 3 つの 4PDT (4 極双投) リレーが K27 から K29 に配置されています。
     • 接点構成: 各 4PDT リレーには 4 つの C - タイプ接点があります。これにより、DPDT リレーと比較して接続ポイントが増え、より複雑な回路のスイッチング操作が可能になります。 4 つの接点を使用して、複数の独立した回路を制御したり、単一の入力に異なるスイッチングの組み合わせを提供したりできます。
     • 接点の定格：この4PDTリレーの接点定格は1Aです。この低い電流処理能力により、表示灯、小型ソレノイド、センサーなどの低電力コンポーネントの制御に適しています。
     • コイル電圧：DPDTリレーと同様、4PDTリレーのコイル電圧はDC110Vです。ボード上のさまざまなタイプのリレー間でコイル電圧が一貫しているため、電源要件が簡素化され、すべてのリレーの信頼性の高い動作が保証されます。
   • 保護装置仕様
     • すべてのリレーの I/O は 130VAC 金属酸化物バリスタ (MOV) によって保護されています。 MOV は、両端の電圧が特定のしきい値を超えると激しく導通する、非線形の電圧依存抵抗器です。この場合、130VAC 定格は、MOV が導通を開始して過剰な電圧を迂回し、電圧サージや過渡過電圧からリレーを保護する電圧レベルを示します。この保護は、電気ノイズ、電力線の変動、過渡電圧が一般的な産業環境では不可欠です。
2. 制御および通信パラメータ
   • 制御オプション
     • リレーはユーザーがリモートで制御できます。リモート制御用の特定の通信プロトコルまたはインターフェイスは、システムの構成と要件によって異なる場合があります。さらに、リレーはオンボード LAN I/O ターミナル制御ボードを通じて制御できます。サポートされるプロトコル (イーサネット/IP、Modbus TCP/IP など)、データ転送速度、通信ポート構成などの LAN ベースの制御の詳細は、ボードの特定の設計とその統合によって異なります。制御システム付き。
   • ネットワーク - 統合機能
     • このボードはオンボード LAN I/O ターミナル コントロール ボードと連動するように設計されているため、特定のネットワーク統合機能が必要になります。おそらく、ローカル エリア ネットワーク (LAN) へのシームレスな接続のための標準イーサネット ベースの通信プロトコルをサポートしています。これにより、DS200RTBAG3A は、プログラマブル ロジック コントローラー (PLC)、ヒューマン マシン インターフェイス (HMI)、その他の産業用オートメーション コンポーネントなどの他のネットワーク対応デバイスと通信できるようになります。ネットワーク統合パラメーターには、TCP/IP、UDP、およびその他の関連プロトコルのサポートが含まれる場合があり、制御システムの要件に応じてデータ (パケット サイズおよび送信頻度) を処理する機能が含まれます。

アプリケーション:DS200RTBAG3A

1. • モーター - 駆動機器
     • 製造工場では、DS200RTBAG3A はさまざまなモーター駆動機器の制御に使用されます。接点定格 10A の 7 つの DPDT リレーは、大型産業用モーターへの電源の制御に最適です。たとえば、製鋼圧延機では、これらのリレーを使用して、ローラーを駆動するモーターを始動、停止、逆転させることができます。リレーはモーターの起動中および動作中の大電流要求に対応できるため、機器の信頼性が高く効率的な制御が保証されます。リレーを遠隔制御できるため、オペレーターは中央制御室からモーターを管理でき、安全性と操作の利便性が向上します。
     • コンベア ベルト、包装機械、または資材運搬装置で使用される小型モーターの場合は、接点定格 1A の 4PDT リレーを利用できます。これらのリレーは、モーターに関連するセンサーや表示灯の動作などの追加機能を制御できます。たとえば、コンベア ベルト システムでは、物品がベルト上の特定の点を通過するときに、4PDT リレーが物体検出センサーと対応するインジケータ ライトをオンにすることができます。
   • プロセス - 自動化システム
     • 化学処理プラントや食品製造施設では、DS200RTBAG3A はプロセス自動化システムで重要な役割を果たします。リレーは、バルブの開閉、ポンプの動作、ヒーターやミキサーの作動を制御するようにプログラムできます。さまざまなタイプのリレーの組み合わせとその制御オプション (リモートおよび LAN I/O ターミナル制御ボード経由) の柔軟性により、複雑なプロセス制御シーケンスの実装が可能になります。たとえば、化学反応プロセスでは、システムに接続された温度、圧力、レベルセンサーからの読み取り値に基づいて、リレーを使用して、特定の順序で正確な時間にさまざまな化学薬品を反応器に追加できます。
2. 発電と配電
   • 発電機の制御と保護
     • 発電プラントでは、DS200RTBAG3A は発電機の制御と保護に関与します。 DPDT リレーは、出力電圧と無効電力を制御するために重要な発電機の励磁電流を切り替えるために使用できます。リレーの 110VDC コイル電圧により、制御信号に対する素早い応答が確保され、発電機の動作を効率的に調整できます。 130VAC MOV - リレーの保護は、落雷や系統障害などの電力システム障害時の電圧サージからリレーを保護し、発電機 - 制御システムの信頼性の高い動作を保証します。
     • リレーは発電機の保護機能にも使用できます。たとえば、過電流、過電圧、または周波数不足の状況が発生した場合に、発電機を電力網から切り離すことをトリガーできます。ボードのリモート制御およびネットワーク統合機能により、中央制御センターまたはリモート監視ステーションからこれらの保護機能の監視と制御が可能になります。
   • 変電所の自動化
     • 変電所では、DS200RTBAG3A が変電所オートメーション システムに適用されます。 4PDT リレーは、サーキット ブレーカー、アイソレーター、その他のスイッチング デバイスの表示と動作を制御するために使用できます。リレーは、これらのデバイスの制御信号要件を処理し、そのステータスに関するフィードバックを提供できます。 LAN ベースの制御およびネットワーク統合機能により、インテリジェント電子デバイス (IED)、リモート端末装置 (RTU)、監視制御およびデータ収集 (SCADA) システムなどの他の変電所オートメーション コンポーネントとのシームレスな通信が可能になります。これにより、変電所の動作の遠隔監視と制御が可能になり、配電システム全体の信頼性と効率が向上します。
3. ビルディングオートメーションと施設管理
   • HVAC システム制御
     • 暖房、換気、空調 (HVAC) システムでは、DS200RTBAG3A はさまざまなコンポーネントの動作を制御できます。 DPDT リレーは、大容量コンプレッサーやファンへの電源供給を管理するために使用できます。たとえば、商業ビルの HVAC システムでは、これらのリレーは、温度の設定値と占有センサーに応じて、チラーのコンプレッサーと冷却タワーのファンを起動および停止できます。 4PDT リレーは、HVAC システムに関連する表示灯やセンサーだけでなく、ダンパーやゾーンバルブなどの小型コンポーネントの動作を制御するために使用できます。リモート制御およびネットワーク統合機能により、HVAC 制御システムとビル管理システムの統合が可能になり、エネルギー管理およびリモート操作機能が可能になります。
     • 照明 - システム制御
     • DS200RTBAG3A は、照明システム制御にも適用できます。 4PDT リレーを使用して、電源をさまざまな照明回路に切り替えることができます。たとえば、複数のフロアがある建物では、リレーは廊下、オフィス、共用エリアなどのさまざまなゾーンの照明を制御できます。リレーは、時刻および占有感知に基づいた照明スケジュールを実装するようにプログラムすることもできます。リモート制御オプションを使用すると、中央制御室またはモバイルデバイスベースの建物管理アプリケーションから照明設定を調整でき、エネルギー効率とユーザーの快適性が向上します。

カスタマイズ:DS200RTBAG3A

1. 機能 - 特定のリレーのグループ化
   • 接点定格 1A の 3 つの 4PDT リレーをグループ化して、特定のプロセスまたは装置領域に関連するセンサー、表示灯、小型アクチュエータなどのさまざまな低電力コンポーネントの制御を処理できます。たとえば、化学処理プラントでは、特定の反応容器の温度センサーと圧力センサー、およびそれらに対応する表示灯の動作を制御するようにこれらのリレーを構成できます。
   • 産業用アプリケーションでは、ユーザーは実行する必要がある特定の機能に基づいてリレーのグループ化をカスタマイズできます。たとえば、複数の生産ラインを持つ製造工場では、DS200RTBAG3A 上の 10A 接点定格を持つ 7 つの DPDT リレーをグループに分割して、異なる生産ライン セグメントのモーターを制御できます。このようにして、リレーの各グループを特定のモーターのセット専用にすることができ、機器のより効率的かつ組織的な制御が可能になります。
   • お問い合わせ - 配線のカスタマイズ
     • リレーの C タイプ接点により、配線が柔軟になります。アプリケーションの要件に応じて、ユーザーは配線接続をカスタマイズして、さまざまな回路スイッチング機能を実現できます。たとえば、配電システムでは、DPDT リレーの接点を配線して、代替の電力供給経路を作成できます。これにより、バックアップ電源の切り替えや、障害発生時に特定の負荷を主電源から切り離す機能が可能になります。
     • 4PDT リレーの接点を配線して、さまざまなコンポーネントに複数の制御信号パスを提供できます。ビルオートメーション システムでは、電源と、照明回路およびダンパーやゾーン バルブなどの HVAC コンポーネントのステータス表示信号の両方を制御するために接点を配線できます。
2. コントロール - モードのカスタマイズ
   • リモートコントロールのカスタマイズ
     • DS200RTBAG3A のリモート制御機能は、ユーザーとシステムの特定のニーズに応じてカスタマイズできます。遠隔制御に使用する通信プロトコルを調整できます。たとえば、主に Modbus TCP/IP などの特定のプロトコルを使用する大規模な産業オートメーション ネットワークにシステムが統合されている場合、このプロトコルを使用して通信するようにボードのリモート コントロール設定を構成できます。
     • ユーザーは、リモート コントロールのアクセス権とセキュリティ設定をカスタマイズすることもできます。発電所などの重要なインフラストラクチャ アプリケーションでは、さまざまなレベルのアクセスを定義できます。たとえば、許可された担当者のみが発電機保護機能に関与するリレーをリモート制御する権利を持ち、リモート制御プロセスを保護するために認証や暗号化などの高度なセキュリティ対策を実装できます。
   • LAN I/Oターミナル制御ボードのカスタマイズ
     • オンボード LAN I/O ターミナル コントロール ボードは、ローカル制御およびネットワーク統合機能を提供します。ユーザーは、アプリケーションの特定の要件に合わせてこの制御ボードの機能をカスタマイズできます。たとえば、ビルディングオートメーションシステムでは、特定のビルディング管理ソフトウェアと対話するように制御ボードをプログラムすることができ、DS200RTBAG3Aのリレー制御機能と占有センサーやエネルギーなどの他のビルディングオートメーションコンポーネントとのシームレスな統合が可能になります。 - 管理システム。
     • LAN I/O ターミナル制御ボードと他のネットワーク対応デバイス間のデータ転送設定もカスタマイズできます。転送速度、パケットサイズ、通信頻度を調整して、システムのパフォーマンスを最適化できます。たとえば、センサー データのリアルタイム監視が重要なプロセス オートメーション アプリケーションでは、制御ボードとセンサー間の高速かつ信頼性の高い通信を確保するようにデータ転送設定を構成できます。
3. 統合と拡張のカスタマイズ
   • 外部デバイスとの統合
     • DS200RTBAG3A は、幅広い外部デバイスと統合するようにカスタマイズできます。たとえば、追加のセンサーやアクチュエーターに接続して機能を拡張できます。スマートファクトリーアプリケーションでは、品質管理を目的として、ボードをビジョンシステムなどの高度な製造センサーと統合できます。これらのセンサーからの信号に応答するようにリレーをプログラムすることができます。たとえば、視覚システムによって欠陥が検出された場合に製品を拒否するようにすることができます。
     • カスタム インターフェイスを開発して、DS200RTBAG3A を他の制御システムまたはレガシー機器に接続できます。配電変電所では、カスタム開発の通信インターフェイスを介して、ボードを既存の監視制御およびデータ収集 (SCADA) システムと統合できます。これにより、DS200RTBAG3A と SCADA システムの間でデータと制御コマンドをシームレスに交換できるようになり、変電所の全体的な自動化と監視機能が強化されます。
   • 拡張モジュールとアドオン
     • アプリケーションの複雑さと要件に応じて、拡張モジュールを DS200RTBAG3A に追加できます。たとえば、通信拡張モジュールを追加して、より高度な通信プロトコルをサポートしたり、通信ポートの数を増やすことができます。大規模な産業オートメーション ネットワークでは、これによりボードがより広範囲のデバイスやシステムと通信できるようになります。
     • 信号調整モジュールも拡張として追加できます。多くの高出力機器を備えたプラントなど、ノイズの多い電気信号のある環境では、信号調整モジュールをボードに取り付けて、リレーへの入力信号をフィルタリングおよび増幅することができます。これにより、特に低電力または高感度の信号アプリケーションにおいて、より正確で信頼性の高いリレー制御動作が保証されます。
