1746-P4 アレン・ブラッドリー SLC 500 ラックマウント 電源 デジタルIO モジュール 120/240VAC 10A

1746-P4の説明

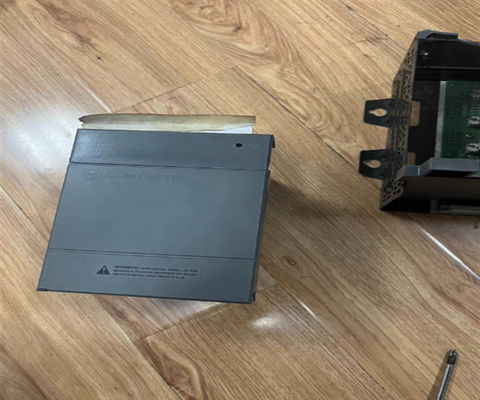

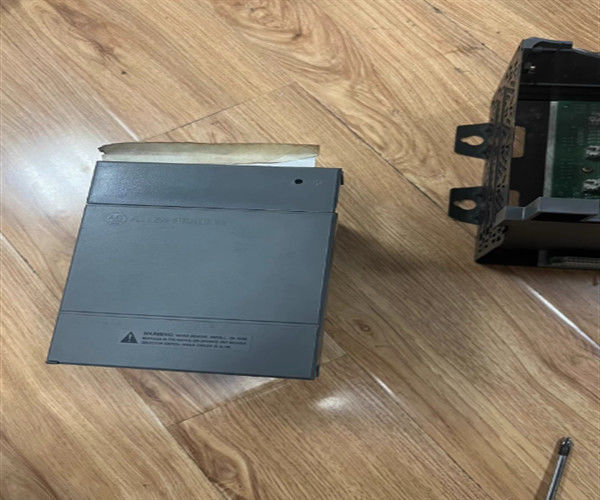

アレン・ブラッドリー1746P4は,SLC500シリーズの電源である.SLC500システムの独立した電源は,I/Oシャシ1746の左端に直接マウントする必要があります.各I/Oスロットとプロセッサに電力を供給するために電源が必要です.. 1746-P4には電源がオンであることを示すLEDが搭載されています. このLEDは,電源が正常に動作しているかどうかを監視する際の追加の便利性を提供します. 電源の損失の場合,電源が停止した場合,電源が停止します.1746-P4は,全負荷で20msと3000msの待機時間があるため,システムは全システムの動作を損なうことなく,短い電力損失に耐えることができます..

1746-P4の名目入力電圧は120Vまたは220Vacであり,入力電圧範囲は85-132Vacまたは170-265Vacである.最大入流電流は45Aである.最大実際の入力電力は92ワットである.ユーザの出力電流は1.0A 24VDCで,ユーザ出力電圧範囲は20.4-27.6VDCです. 1746-P4のバックプレンの出力電流は5VDCで10Aと24VDCで2.88Aを測定します.最大70ワット1つの端末に最大2つの14 AWGワイヤがあります. ユニットのファイジは保護のために溶接されています.

1746-P4はスペースを節約するために 140 x 110 x 145 mm (5.5 x 4.3 x 5.7 インチ) と体重がわずか 1.1 kg (2.5 lb) で便利にサイズされています.装置の動作温度は,0~60°C (32~140°F) の範囲にとどまること貯蔵温度は -40~85°C (-40~185°F) の範囲でなければなりません.

1746-P4の技術仕様

1746年頃

1746-P4モジュールは,Allen-Bradleyが製造するSLC 500シリーズ電源モジュールである.この電源は,入力電圧評価に一致するジャンパーを使用する.1746-P4電源モジュールの入力電圧範囲は120から220ボルト ACです輸出電圧は18~30V DCで,接続された機械に 92Wの電力を供給できます.1746-P4電源モジュールは,Allen-Bradley 1746製品ラインのコントローラとモジュールを電源化するために作られ,Allen-Bradley 1746のシャシーにインストールされるこの電源は,アレン・ブラッドリー1746‐F1電源などの電源,または同等の電源で保護できます.

アレン・ブラッドリー 1746-P4 SLC 500 電源モジュールは,環境温度 0~60°C または 32~140°F の範囲でエラーや損傷で動作することができます.1746-P4電源モジュールの主な目的は,それと同じシャシーにインストールされているすべてのデバイスにバックプレンの電力を供給することです.この単一の電源は同時に複数のデバイスに電力を供給し,一貫して効率的に供給できます.1746-P4電源モジュールは,CSAとUL規格を満たし,クラス1で動作するA,B,C,D 級の危険な場所
