| 起源の場所: | 日本 |
| ブランド名: | GE |
| 証明: | CE |
| モデル番号: | IC695ALG626 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |
| パッケージの詳細: | 新しいオリジナル |
| 受渡し時間: | 3〜5日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 1000 |
| ブランド: | 遺伝子組み換え | 製品タイプ: | デジタルIOモジュール |
|---|---|---|---|
| 部品番号: | IC695ALG626 | 産地: | アメリカ合衆国 |
| 遠隔のI/Oデバイス: | 32単信、余分な20 PNC001の255単信 | 連続議定書: | ASCIIの連続、Modbus/RTU |
| ハイライト: | IC695ALG626 アナログ入力モジュール,雄鹿のアナログ入力モジュール,エマーソン・オートメーション アナログ入力モジュール |
||

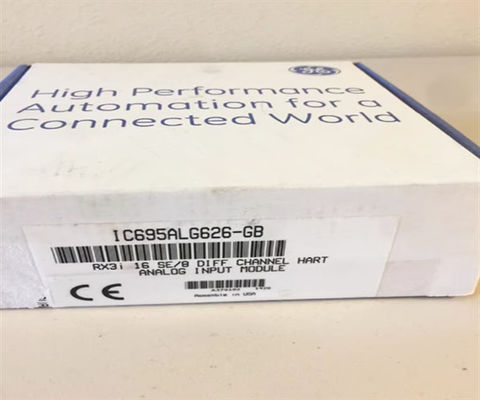

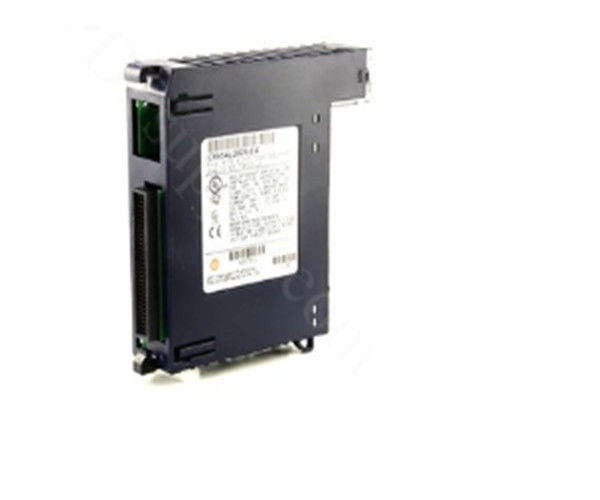

IC695ALG626 GE Fanuc アナログ入力 HART モジュール エマーソン自動化
IC695ALG626は,PACSystem RX3iプラットフォームからHART 5.0対応のアナログ入力モジュールである.このモジュールは,GE Intelligent Platform (GE IP) が製造しており,最近エマーソン・オートメーションが買収した.このモジュールは,主に処理変数を測定し,処理のためにIC695ALG626のような受信要素に測定を送信するアナログフィールド機器とのインターフェースに使用されます.これでIC695ALG626は, 0~20mA, 4~20mA, ± 20mA の電流信号と ±10V, 0~10V, ±5V, 0~5V, 1~5V の電圧信号を提供するフィールド機器で使用することができる.IC695ALG626は,単端入力と8 (8) ディフェリエンシャルワイヤリングの入力のために構成されている場合,16 (16) 入力チャネルを提供することができますHART プロトコルのサポートにより,各チャネルは外部HART通信器と通信し,読み取りだけでなく他のHART パラメータにもアクセスできます.IC695ALG626は,モジュールOKのようなLED状態インジケーターで来ています., フィールドステータスと TB LED. モジュールのOK LEDは,LEDが緑色で光っているとき,正しく設定されたモジュールを表示するために使用されます.緑色またはアンバーがゆっくりと点滅した場合,エラーがあります.モジュールは瞬く間に正しく設定されていない; モジュールのLEDがオフになっているとき,電源が欠陥または存在しない. フィールド状態LEDは,有効なチャネルに故障がないことを示し,端末ブロックが存在する場合,緑色で光っている.黄色い光は,モジュールのチャネルが故障状態にあることを示し,オフLEDは,切断されたまたは正しくインストールされていない端末ブロックを示します端末ブロックが接続されていない場合,TB LEDは赤色に点灯し,端末ブロックが接続されている場合,緑色に点灯し,バックプレンの電源がない場合,オフになります.
GE Fanuc IC695ALG626モジュールは,HARTまたはHighway Adressable Remote Transducer バージョン5.0の通信機能を持つアナログ入力モジュールで,各チャンネルと4つの内部HARTモデムを搭載している.このモジュールは8つのディフェリエンシャルと16つの単端入力チャネルを提供していますGE Fanuc IC695ALG626 アナログ入力モジュールは,電圧範囲が +/-10 ヴォルト DC, 0 から 10 ヴォルト DC, +/-5 ヴォルト DC, 0 から 5 ヴォルト DC,または 1 から 5 ヴォルト DC です.入力チャネルの現在の設定範囲は0から20ミリアンプGE Fanuc IC695ALG626 アナログ入力モジュールは,チャンネルがHART通信を使用している場合,4から20ミリアンプの電流範囲に設定する必要があります.HART通信付きGE Fanuc IC695ALG626 アナログ入力モジュールは,RX3i PacSystem PLCのユニバーサルバックプレーンにインストールされていますこのユニットは,RX3i PacSystemのユニバーサルバックプレーンから,電源に接続されているときにモジュールを挿入または取り除くことができます.モジュールはモジュールジャンパーを使わずにソフトウェアで完全に設定できますアップグレードをサポートするフラッシュメモリ,端末ブロックの除去と挿入のための検出器,すべての電圧レベルで4から20ミリアンプの電流範囲のオープン回路検出起動時の自動校正内部エラーモニタリング,マイナスとポジティブな変化率アラーム,設定可能なオフセット,各チャネルのスケーリング,低アラーム,高アラーム,低低アラーム,高周波アラーム検知と記録,各チャンネルで選択可能モジュールは貯蔵のために -40度から185度までの温度範囲と 動作のために32度から140度までの温度範囲を必要とします
| ブランド | GE Fanuc |
|---|---|
| シリーズ | PACシステム RX3i |
| 製造者 | エマーソン・オートメーション |
| 部分番号 | IC695ALG626 |
| 製品説明 | 隔離されていないアナログ入力モジュール |
| モジュールの種類 | アナログ入力 w/HART コム |
| チャンネル数 | 16 (16) 単端; 8 (8) ディフェリエンシャル入力 |
| 電圧範囲 | +/-10 V DC, 0 から 10 V DC, +/-5 V DC, 0 から 5 V DC, 1 V DC から 5 V DC |
| HART プロトコル | HART バージョン 5 がサポートされています.0 |
| 現在の範囲 | 0から20mA,4から20mA,±20mA |
| 入力信号,電流 | 0〜20 mA,4〜20 mA +/-20 mA |
| 入力の数 | 16つの単端または8つの微分入力チャンネル |
| 入力信号,電圧 | +/- 50 mV; +/- 150 mV; +/-10VDC; 0-10 VDC; +/-5VDC; 0-5 VDCと 1 - 5 VDC |
| 内なる力 | 3.3V: 600mA,5V: 450mA |
| 設定可能な入力フィルター | 8 Hz,12 Hz,16 Hz,40 Hz,200 Hz,500 Hz |
| 貯蔵温度 | -40度から185度まで |
| モジュールの解像度 | 24 ビット ADC を浮点数または整数に変換 |
| 動作温度 | 摂氏32度から140度 |
| 入力データ形式 | 32 ビットフィールド内の IEEE 32 ビットまたは 16 ビット整数として設定可能 |
| 湿度 | 5~95%,凝縮しない |
| 超電圧 | ±60 VDC連続,最大 |
| 超電流 | ±28mA連続,最大 |
| オープン・サーキット検出時間 | 最大1秒 |
| 入力インペデンス | >100 k の電圧入力 |
| 電流入力抵抗 | 249 ± 1% |
| 自動校正 | 起動中に実行される |
IC695ALG626は,以前はGEインテリジェント・プラットフォーム (GE IP) が製造していた,現在はエマーソン・オートメーションが製造しているPACSystem RX3iプログラム可能な自動制御器 (PAC) の非孤立アナログ入力モジュールである.このモジュールは,16 (16) 単端入力または8 (8) 0から20mAに互換性のある違い入力チャネルを持っていますこのモジュールはRX3iユニバーサルバックプレーンにインストールされ,24ビットADC変換解像度を有する.このモジュールの各チャネルは,HART 5.0通信能力
