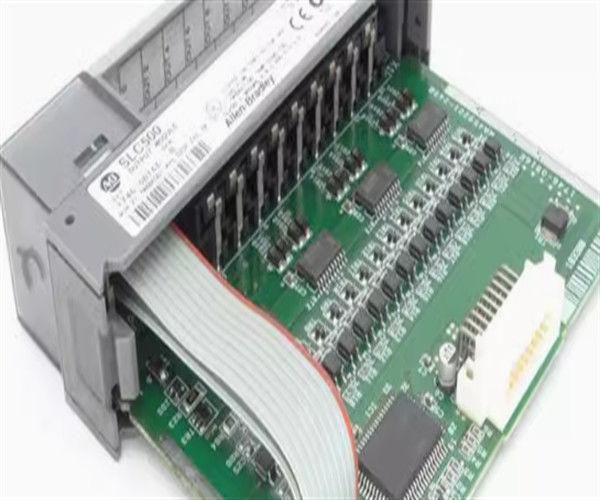

1746-BTM. アレン・ブラッドリー SLC 500バレル温度制御モジュール

記述 1746-BTM

アレン・ブラッドリー1746BTMは,SLC500システム用のバレル温度制御モジュールです.これは,温度制御アプリケーションのための自動調節された熱/冷 PIDループの4ゾーンを収容するインテリジェント I/O モジュールです. 4つのアナログ入力のそれぞれが,PIDループの制御変数 (C) として機能する.各ループに対して,チューニングアシスタントプロセス (TAP) アルゴリズムとPID アルゴリズムがモジュール上で実行される.;各ループの操作された変数 (M) 出力は,数値値または時間比例出力 (TPO) シグナルとして,モジュールからSLCプロセッサのデータテーブルに送られる.梯子の論理は,デジタル出力モジュールに TPO信号を送信するか,ループを閉じるためにアナログ出力モジュールに M 数値値を送信することができます.

1746-BTMには,4つのバックプレーンとチャンネル対チャンネル隔離入力があり,5ボルトで110mA,24ボルトで85mAのバックプレーンの電流負荷を有する.入力電圧が -50から50mV, -100から100mVの熱対アナログ入力A/D変換プロセスはSigma-Deltaモジュレーションを使用し,16ビット解像度と16ビット署名整数データ形式を有する. 1000ボルトの隔離電圧と8ヘルツのチャンネル帯域幅を有する..接続には1746RT32 I/O モジュールを使用できます.このユニットはSLC 500シャシーにインストールするための単一のスロットを使用し,自己校正を提供します.PIDループの自動調整 (樽温度制御ループの調整に最適化)熱電偶断裂を含む入力オープン回路の自己診断と検出. SLC 5/01 プロセッサを除くすべての SLC 500 プロセッサと互換性があります.

アレン・ブラッドリー1746BTMは,閉ループ温度制御アプリケーションの実装に使用されるバレル温度制御モジュールです.

このモジュールは,4つの (4) 比例積分派生式 (PID) ループを提供するように設計されている.プロセスの変数 (PV) 入力は,モジュールの4つの (4) 熱対入口チャネルのいずれかに配線されている.このモジュールのサポートされる熱電池タイプは,タイプJとK熱電池.

設定可能な応答は,障害感知器入力が検出されたときに設定可能であり,インテリジェント応答があります. 設定可能な応答は,ループを無効にします.CV フォース バイ マニュアル % 出力 または 設定が無効TC ブレイク応答の決定は,エラーまたは障害-セーフ位置中のプロセス・セーフ状態に基づいてなければならない.バレル温度制御モジュールは,適切なアラーム WORD と Bits を有効にしてループアラームの構成をサポートします..

このモジュールのバレル制御モードも選択可能.ユーザーはバレル制御をオンとオフにすることができます.熱のみ制御または交代的な加熱/冷却を必要とするアプリケーションのための桶制御を使用. 熱のみ,冷却のみ,または熱と冷却制御操作を必要とするアプリケーションのために,ノンバレル制御を使用します.

このモジュールは,PIDコントローラと同様に,温度制御ループの調節のためのレジスタを装備しています.このモジュールは,Autotune機能だけでなく,CV高低制限またはよりよく clampingとして知られているサポートこの設定は,CVが 0% と 100% の出力の両方に行くのを防ぐための優れた調整です.PID出力は制御された偏差範囲内にとどまり,制御器の応答時間を増加させるように設定できます..

アレン・ブラッドリー1746BTMは,SLC500バレル温度制御モジュールである.このバレル温度制御モジュールは4つの熱対アナログ入力があります. 1746-RT32接続ハードウェアを使用して動作します.このモジュールは,SLC 5/01を除くすべてのSLC 500プロセッサと互換性があります..
