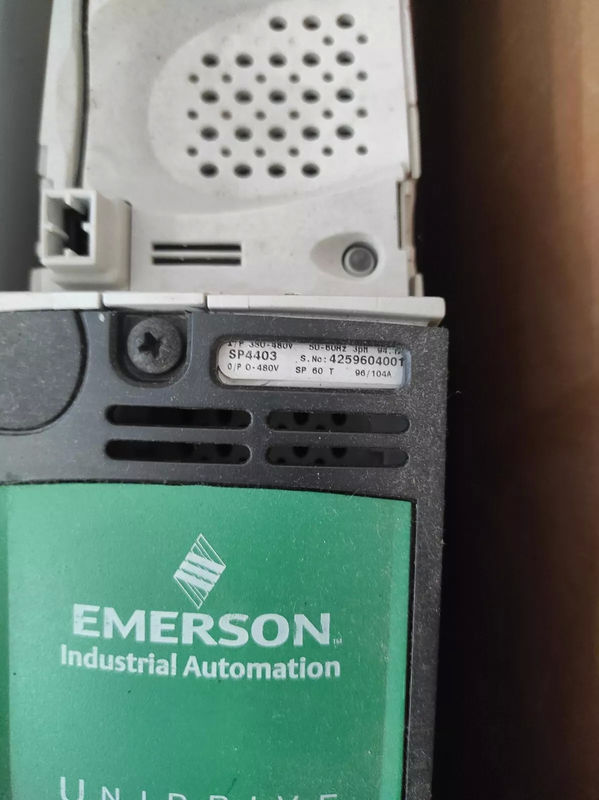

EMERSON SP4403 制御技術 エマーソン ユニドライブ 周波数調節器

• 制御モード:

  • V/f (HertzあたりV) コントロール: 標準制御方法は,電圧周波数比を調整することでモーターの速度を制御する基本アプリケーション用です.
  • センサーなしのベクトル制御 (SVC): 低速で高いトルクを必要とするコンベアヤーやミキサーなどのアプリケーションに最適です.SVCは,追加のセンサーを必要とせずにローターの位置を推定することによってモーター性能を向上させます.
  • 閉ループベクトル制御 (CLVC):エンコーダーまたはリゾルバーからのフィードバックを使用して優れた精度を提供します.これは高度な動的負荷変化または正確な速度およびトルク制御を必要とするアプリケーションに適しています.
  • 流量ベクトル制御: 高性能アプリケーションで,正確なモーター制御と速度調節が不可欠です.

• モーター設定:

  • モーターパラメータ自動調節: ドライブは,モーターのパラメータ (例えば,名値電圧,名値電流,など) に基づいて,自動的に設定を検出し調整できます. これにより,より高いエネルギー効率と性能が可能です.
  • オーダーメイド モーター保護: 特定のモータータイプとアプリケーションニーズに基づいて,モーターの過負荷制限,電流保護,熱保護を設定します.

2.加速/減速のカスタマイズ

• ランパアップとランパダウンの時刻:

  • SP4403は,ユーザがアプリケーションの要件に合わせて加速と減速プロファイルをカスタマイズできるようにします.機械的ストレスを減らすために敏感な機器のランプ時間が遅く,迅速な応答を必要とするプロセスではランプアップが速くなります..
  • S-カーブ・ランプ: スムーズな加速と減速で,振動を軽減し,動作中によりスムーズな移行を提供するためにカスタマイズできます.

• ダイナミックブレーキ (オプション):

  • 急速停止アプリケーションでは,SP4403は動的なブレーキレジスタモジュールでカスタマイズされ,エネルギーを迅速に分散させ,エンジンを安全に停止させることができます.

3.入力/出力 (I/O) カスタマイズ

• デジタル入力 (DI):

  • デジタル入力を異なる制御機能に合わせるスタート/ストップ,障害信号,モード切換,または遠隔操作.
  • ユーザは,制限スイッチやセンサーなどの外部信号に基づいて動作するようにデジタルインプットを設定できます.

• アナログ入力 (AI):

  • SP4403は,アナログ入力 (例えば速度参照,プロセス制御,または流量/圧力センサー) のカスタマイズを可能にします.ドライブは,外部アナログ信号からのフィードバックに応じてリアルタイムでモーターの速度を調整することができます.
  • PID制御: ドライブは,設定することができますPID (比例積分派生数)パンプや扇風機の圧力や流量制御など,プロセス変数に対する正確な制御を必要とするアプリケーションで有用な制御です.

• リレー出力:

  • アラーム信号,故障通知,またはプロセス状態モニタリングのためのリレー出力を設定する.
  • 欠陥処理: SP4403は,特定の故障状態 (例えば,過電圧,過電流,またはモーター過熱) に対してリレー出力を起動するように設定され,操作者が修正措置をとるよう警告することができます.

4.通信プロトコルのカスタマイズ

SP4403は,PLC,SCADA,建物管理システムを含む既存の自動化システムと統合するためのいくつかの通信オプションを提供しています.ユーザは,システムの要件に基づいて適切な通信プロトコルを選択できます:

• モッドバス RTU標準RS-485通信プロトコルは,様々な産業自動化装置と統合され,遠隔監視と制御が可能になります.
• イーサネット/IP (オプション): 産業用イーサネットネットワーク上の高速通信のために,WebインターフェイスまたはPLCを通じて遠隔制御と診断を提供しています.
• CANオープンロボットやモーション制御システムなどのアプリケーションで高速で決定的な通信のために 複数のドライブをリアルタイムで制御できます
• プロフィibus/プロフィネット (オプション): 大型の自動化システムにおけるシメンスベースのシステムとの統合のために.
• バックネット■ 統合に最適建物自動化システム (BMS)集中制御とモニタリングを可能にします

パーソナライゼーションのヒント: SP4403はドライブ内のパラメータ設定を介して通信プロトコルの簡単な選択を可能にします.この機能は,既存のネットワークへの統合を必要とするシステムや分散制御のためのより高度な通信を使用するシステムに特に有用です.

5.保護のカスタマイズ

• 過負荷防止: パーソナライズ過負荷制限モーターと負荷の特性に基づいて,駆動装置とモーターが定量容量を超えて動作しないようにします.
• 超電圧/低電圧保護: 保護装置の電圧設定を環境の電圧条件に合わせて調整し,安全範囲内で動作するようにします.
• 熱保護: モーターのサイズと動作条件に基づいて熱保護の限界値を調整します.この装置は,モーターの温度を監視し,それに応じてドライブの性能を調整することで過熱を防ぐことができます..
• 地面欠陥検出: ドライブは,地面障害を検知し,対応するようにカスタマイズされ,地面問題が生じる環境での安全性を向上させることができます.
• 欠陥日記: 詳細な故障履歴を記録するために故障ログのパラメータをカスタマイズし,より効果的に故障を解決するのに役立ちます.
• 段階損失保護: 段階喪失や不均衡の電圧状態の場合,モーターを損傷から保護するための設定可能.

6.エネルギー効率と負荷補償

• エネルギー節約モード: ドライブは,負荷変動に合わせてモーターの速度を調整し,低需要期間のエネルギー消費を減らすように設定できます.扇風機とポンプは,通常,ほとんど全容量未満で動きます.低速で動かすことで エネルギー節約が大きくなる.
• 負荷補償: 輸送機やエレベーターなどの負荷が絶えず変化するシステムでは,SP4403は負荷要件に合わせてモーターの速度を自動的に調整するように調整できます.効率を確保し,過度のエネルギー使用を防止する.
• アクティブパワーファクター (PFC) 修正: SP4403のいくつかのバージョンは,パワーファクタを向上させるカスタマイズ可能な設定が付属しており,システムの反応力需要を削減し,効率を向上させるのに役立ちます.

7.ユーザーインターフェースとディスプレイのカスタマイズ

• オペレーター パネル パーソナライズ:
  • SP4403にはデジタルキーボードそしてLCDスクリーンパネルの設定,表示言語,パラメータ表示形式,アラーム条件を含む設定をカスタマイズできます.
  • パスワード保護: 異なる制御レベル (設定,調整,トラブルシューティングなど) のユーザーパスワードを設定することで,非承認アクセスから重要なパラメータを保護します.
  • データログ: モーターの速度,電流,トルク,電圧,電力の消費などの重要なパラメータを記録するためにデータログング周波数をカスタマイズし,後で分析します.
• リモコンリモコンパネルまたはPCからコマンドを受け入れるように設定できます.モッドバスあるいはイーサネット操作と診断を現場での存在を必要とせずに可能にします.

8.環境と耐久性のカスタマイズ

• 密室型: 環境条件に応じて,ドライブが安全で効率的に動作することを保証するために,さまざまな囲みから選択することができます:

  • NEMA 1 (IP20): 制御された環境で室内で使用します.
  • NEMA 4 (IP54): 塵や水から守るため,しばしば工業環境で使用されます.
  • NEMA 4X (IP66): 食品加工,化学工場,屋外設備などの極端な条件のためのステンレス鋼の囲い.
  • カスタムマウントオプション: SP4403は,施設内の特定のマウントやスペースの制約に合わせてカスタマイズできます.

• 環境温度設定: ドライブは,温度まで環境での動作のために設定することができます50°Cこれは,特に極端な温度変動のある工業現場では特に有用です.

9.拡大 と 改良

• 外部モジュール: SP4403は,外部のモジュールなどでカスタマイズすることができます通信カード,ブレーキ抵抗そして追加 I/O カードシステムの機能を拡張する.
• カスタムファームウェア: エマーソンは,特定のアプリケーションに固件をカスタマイズしたり,お客様のユニークな要求に応えるオプションを提供しています.複雑な制御アルゴリズムとマッチするようにドライブの行動を調整することができます.
