| 起源の場所: | 日本 |
| ブランド名: | AB |
| 証明: | CE |
| モデル番号: | 1734-OB8S |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |
| パッケージの詳細: | 新しいオリジナル |
| 受渡し時間: | 3〜5日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 1000 |
| ブランド: | AB | 製品タイプ: | デジタルIOモジュール |
|---|---|---|---|
| 部品番号: | 1734-OB8S | 産地: | 日本 |
| 信号範囲:: | 4...20mA,0...20mA | 温度指定:: | -20...55°C (-4...131°F) |
| ハイライト: | アレン・ブラッドリー・ポイント I/O 8チャンネル,1734-OB8S アレン・ブラッドリーポイントI/O,8チャネル安全供給出力モジュール |
||

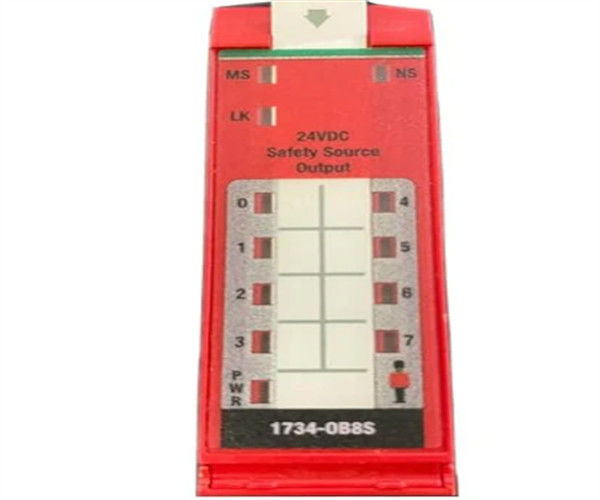

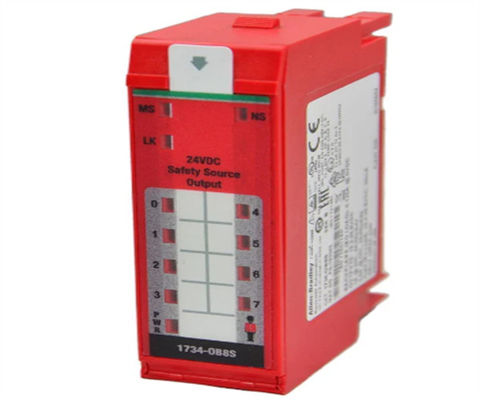

1734-OB8S アレン・ブラッドリーPOINT I/O 8チャネル安全供給出力モジュール
アレン・ブラッドリー 1734-OB8S POINT 安全出力モジュールは,固体出力があり,2つのシリーズ (AとB) で提供されています. 2つの出力信号を使用して冗長性を制御するダブルチャネルモードを持っています.アレン・ブラッドリー 1734-OB8Sシリーズには,モジュールあたり8 (8) の電流出力があります.1734-OB8S出力は1チャネルあたり1Aの出力電流を有する.パルス幅は475マイクロ/sでパルス期間は575ミリ秒である.出力あたり最大フィールド容量制限は950nFである.電圧の低下は0に達します.165ボルトで,最大0.1mAの電流漏れがある. 1734-OB8Sは,短回路,高回路,低回路,横回路障害検出のカテゴリーで短回路検出を持っています.ショート回路は電子的に保護され,その出力は8Aの電流を集約することができます.
1734-OB8S による反応時間は6.2ミリ秒,点バス電流は190mAに達する.電力の消耗は最大4.5ワット,典型的には3.02ワットである.熱散量は15です.38 BTU/h. 隔離電圧は50V連続で,フィールド側とシステムとの間の基本隔離があります.個々のチャンネルの間には隔離はありません.1734-OB8Sは707V DCで60秒間テストされました. パワーバスの電源電源電圧は 24 V DC 名値で,電圧範囲は 19.2 から 28.8 V DC です. 負荷がないとき,パワーバスの電流は 75 mA です.指示灯の種類が揃っています1734-OB8Sには,2オン信号ポートの配線カテゴリーがあります.ワイヤリングのサイズと端末ブロックのトルクは,インストールされた端末ブロックによってのみ決定することができます1734-OB8Sは 77 x 25 x 55ミリメートルです
1734-OB8Sは,電荷が接続されていないとき,最大50mAの電源バス電流を持っています.操作温度は -20~55°C,貯蔵温度は -40~85°C相対湿度5〜95%非凝縮, 500ヘルツで5Gの振動, 30Gの動作ショック, 50Gの動作停止.以下の要件を満たしています:カテゴリー4このセキュリティ モジュールは GuardLogix,Compact GuardLogix,および SmartGuard コントローラーと互換性があります. しかし,Ethernet ネットワークを使用している場合は,GuardLogixプログラミングツールとLogix Designerアプリケーションは, 1734-OB8S POINT 安全出力モジュールを構成する際に最も有効ですこのセーフティI/Oモジュールは2.2オンスの重さです. 1734-OB8Sは,Allen-Bradleyモジュールで,POINT Guard IOセーフティモジュールに属しています.このモジュールは,単チャンネルまたは二チャンネルモードで動作できる固体状態出力を持っています..
単チャンネルモードでは 制御のために 1 つの出力信号を使用します the module is qualified for use in applications that require Safety Category 2 and rated up to including performance Level d / SIL CL2 when the Point Mode configuration of the channels are configured for Safety Pulse Test1734-OB8S 単チャンネルモードは,少なくとも600msのプロセス安全時間での安全アプリケーションで使用するために承認されています.また, 1 分間に 1 件以上の需要が求められるアプリケーションでも使用できます..
The Dual-Channel Channel mode uses both output channels which enables redundant control for use in applications that require Safety Category of 3 and 4 and rated up to including performance Level e / SIL CL3 when the Point Mode configuration of the channels are configured for Safety Pulse Test.
1734-OB8Sの安全出力は,フィールド配線のショートサーキットを検知するためにパルステストが可能である.
モジュールは故障を検出したときに,出力はオフに切り替えられ,モジュールは検出した故障から回復するまでオフに残ります.安全出力を有効にするために,誤りの原因は削除する必要があります., 安全出力が安全状態に切り替えるように命令するか,出力エラー時間が終了するのを許可します. 指示灯のREDライトが消えたら,モジュールによる故障回復が適合します.
| 製造者: | ロックウェル・オートメーション |
|---|---|
| ブランド: | アレン・ブラッドリー |
| 製品ファミリー: | ポイントガード I/O |
| 製品タイプ: | 専門モジュール |
| 部品番号: | 1734-OB8S |
| モジュールの種類 | セキュリティ ディスクリーート出力モジュール |
| ディスクリーート入力モジュール | 8 (8) 現在の調達投入 |
| 1734-TOP,1734-TOPS,1734-TOP3,または1734-TOP3S | 入力の数 |
| 8 (8) 現在の調達投入 | 出力電圧範囲: |
| 19.2-28.8VDC | ポイントあたりの出力 |
| 1A | ポイントあたりの出力 |
| 8A | 短回路検出 |
| はい (短距離高低および横回路障害検出) | ショート・サーキット保護 |
| 電子 | 反応時間 |
| <6.2 ms | ポイントバス電流,最大 |
| 190mA | 電力消耗,最大 |
| 3.02W | 熱散 |
