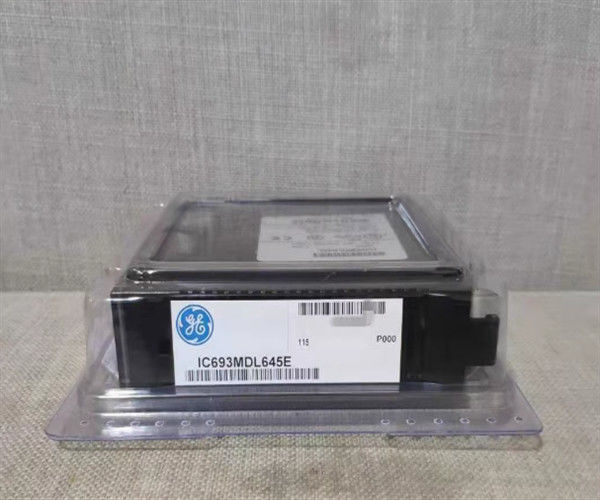

改造されたGE-Emerson IC693MDL645 24ボルト DC正負論理入力モジュール

製品説明  IC693MDL645

IC693MDL645は,プログラム可能な論理コントローラ90-30シリーズに属する24ボルトのDC正負論理入力です.それは5または10スロットベースプレートを持つ任意のシリーズ90-30PLCシステムにインストールすることができます. この入力モジュールは,ポジティブとネガティブな論理特性の両方を有します. グループごとに16の入力ポイントがあります. 共通の電源端末を使用します. フィールドデバイスの電源供給には,2つのオプションがあります.直接電力を供給するか,互換性のある+24BDC電源を使用するか.

IC693MDL645モジュールの二重論理特性により,電子近距離スイッチ,制限スイッチ,プッシュボタンを必要とするアプリケーションに最適です.ワイヤリングと電流の識別情報は挿入に位置していることに注意することが重要です.この挿入口は,ヒンジドアの内側と外側の表面の間に位置しています.ワイヤリング情報は,外向きの挿入口の側に位置しています.現在の識別は挿入紙の内側にある.このモジュールは低電圧に分類されているため,挿入器の外側の縁は青色でコードされています.

モジュールの上部には2つの水平列があり,各列には8つの緑色のLEDがあります.上部列の入力ポイント1から8に対応するLEDはA1からA8に表示されています.一方,二番目にいる者は,入力ポイント9から16に対応するLEDは,B1からB8までラベル付けされています.これらのLEDは,各入力ポイントの"オン"または"オフ"状態を示すために使用されます.

この24ボルトDC正負論理入力モジュールは, DC入力電圧範囲が0~+30ボルトのDCで24ボルトの定数電圧を有する. フィールド側と論理側間の隔離は1500ボルトである.定位電圧での入力電流は通常7mAです. 入力特性:オン状態電圧は11.5から30ボルトDC,オフ状態電圧は0から±5ボルトDCである.オン状態電流は最低3.2mA,オフ状態電流は1.最大1mAオン・オフ応答時間は通常それぞれ7msである. 5Vの電源消費量は,バックプレンの5ボルトバスから80mA (すべての入力がオンである場合) である.24Vの電源消費量は,隔離された24ボルトのバックプレーンバスまたはユーザーからの電源から125mAです..

機械の技術仕様 IC693MDL645

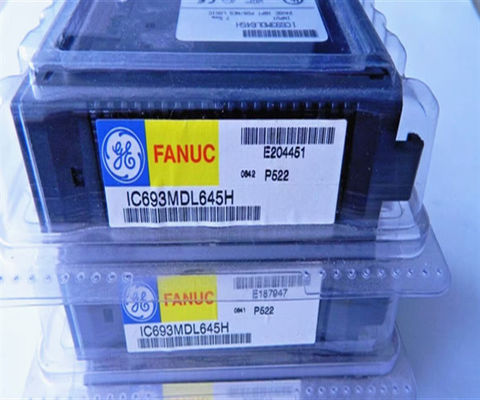

GE Fanuc IC693MDL645 16-Point Input Moduleは,GEシリーズ90-30プログラム可能な論理コントローラ (PLC) システム用に設計された24ボルト直流の正と負の論理入力モジュールである.IC693MDL645 入力モジュールは,単一のグループに配置された16の非孤立した入力ポイントを16つ提供します.IC693MDL645入力モジュールは,正論理または負論理特性で動作するように設計されています.この機能は,プッシュボタンなどの入力デバイスの幅広い範囲に適していますIC693MDL645入力モジュールは,5スロットまたは10スロットベースプレートをサポートする90-30シリーズPLCの任意のI/Oスロットにインストールできます.

IC693MDL645入力モジュールは,ユーザが供給する外部DC電源または孤立した24VDC電源を使用する.このモジュールは,入力電圧範囲は0から30VDCで,バックプレンの最大消費電力は5VDCで80ミリアンプと24VDCで125ミリアンプです.IC693MDL645 入力モジュールの入力は,入力あたり15.5〜30V DCオン状態電圧と,入力あたり最低オン状態電流3.2ミリアンプで動作します.ロジック側とフィールド側との間には1500ボルトまで隔離がありますIC693MDL645 モジュールは,モジュールの挿入物内にワイヤリングと電流識別情報の両方を有しており,電圧クラス (低電圧) の簡単な識別のために色でコードされています.このモジュールの正面には,各入力ポイントのオンまたはオフの状態を示すために個別に番号付けられているLEDの2つの水平列 (8LED) があります..
