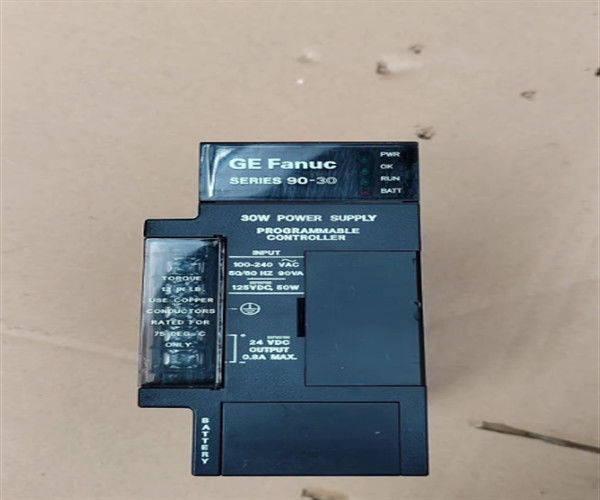

IC693PWR321 GE Fanucシリーズ90-30電源モジュール

製品説明 OF  IC693PWR321

GE Fanuc IC693PWR321モジュールは,90-30シリーズからの電源モジュールである.Fanucシリーズ90-30PLCの処理能力を動かす.それはベースプレートの左端のスロットに位置しています30ワットの電源で ACとDCの両方の電源で動作します装置の入力電圧源は AC 85~264V,DC 100~300V の電圧範囲でなければならない.5ボルトDC, 24ボルトDC電圧が回路に電力を供給し,隔離された24ボルトのDC電圧源で,一部のモジュールで外部電源を供給するために使用されます.このプログラム可能なコントローラー電源装置は堅牢な構造で,バッテリーを搭載しています.

IC693PWR321モジュールは,あらゆるCPUモデルと完全に互換性がある.電源モジュールは,cULusとCE規格によって認証されている.1級2級環境で動作するように設計されていますIC693PWR321モジュールは,直接ショート時にすぐにハードウェアを保護する電源制限機能が付属しています.電源ユニットは,オペレーターの接続のための6つの端末を装備しています.操作者向けにすべてのイベントと更新を追跡する強化診断機能が搭載されています. 保護手段として,スマートスイッチ・フュージングが電源装置内に構築されています.コミュニケーションのために, IC693PWR321モジュールはRS-485シリアルポートを装備している.シリアルポートは,異なる周辺デバイスとCPU/コンピュータに接続するために使用できます.

IC693PWR321は,ACまたはDC源で電力を供給することができる.この電源のAC入力電圧範囲は85-264VACで,名値は120-240VACである.DC供給電圧の場合,容認可能な電圧範囲は,名値125VDCで100~300VDC. AC入力で90VAとDC入力で50Wの入力電源が必要である. 4A,ピークの突入電流に耐えることができ, 250msの持続時間があります.

IC693PWR321の出力能力は,5VDCおよび24VDCリレーの動作では最大15ワット,24VDCリレーでは最大15ワット,24VDCリレーでは最大20ワットを含む.この電源の出力電圧は 5.0VDCから5.2VDC,名値5.1VDC;24VDCリレーでは24VDCから28VDC;孤立した24VDC操作では21.5VDCから28VDC.超電圧保護は6.4VDCから7VDCと4Aの過剰電流保護最大 20 ms の保持時間

IC693PWR321には,One (1) 9ピンのサブDコネクタ RS485対応シリアルポートも搭載されている.GEのカタログ番号44A724627-109の内部ファイズで配送されている.このフィュージーは第三者のサプライヤーから調達される可能性があります適用される代替ファイズは,バスマン 215-002 (GDC-2またはGMC-2) とリトルファイズ 239-002 です.

GE Fanuc IC693PWR321は,GE Fanucシリーズ90-30プラットフォームの一部である標準電源モジュールである.この電源の負荷容量は30ワットで,名目入力電圧は100から240VACまたは125VDC輸出容量は 15 ワット @ 5VDC, 20 ワット @ 24VDC と 15 ワット @ + 24VDC リレーです.

• 預期される配送時間: 1~10 営業日

• メーカー:GE Fanuc

• 製品番号 IC693PWR321

• 製品タイプ:AC/DC電源

• 定数電圧: 120/240 VAC または 125 VDC

• 入力電圧範囲 AC/DC: AC=85から264VAC,DC=100から300DVC

• 入力電源: 90 VA VAC 入力

• 全負荷で最大: VDC入力で50W

• 突入電流: 4Aピーク,最大250ミリ秒

• 出力: 最大30ワット

• 保護限界 超電圧: 5 VDC出力: 6.4 から 7 V

• 保護限界 超電流: 5 VDC出力: 最大 4 A

• 待機時間: 20ミリ秒最低

• 体重: 3kg

• 輸送重量: 5kg
