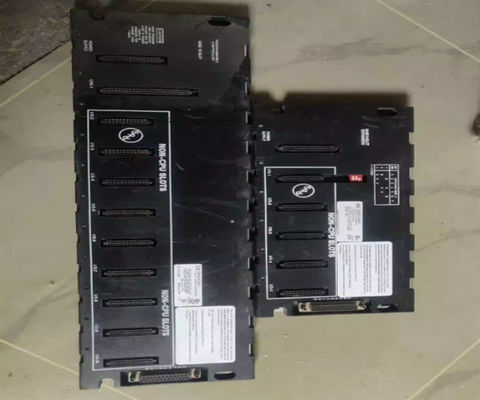

IC693CHS391 GE Fanuc CPU モジュールのベース,10スロット,EMI強化

IC693CHS391の製品説明

GE Fanuc IC693CHS391は,10つのスロットを持つ拡張プレートである.この拡張プレートは,電源のためにベースプレートの左端にスロットを設計されている.このスロットのユニークなサイズは,それは電源としか互換性がないことを保証しますユーザは,IC693CHS391がベースプレートの最初のスロットでCPUに接続されていることを確認する必要があります.ベースプレートの最初のスロットでは,CPU/1とラベル付けされたCPUモジュールをサポートします.このモジュールは,システムごとに1つのCPUベースプレートしか持たない.システムに1つ以上のベースプレートがある場合は,もう1つはリモートまたは拡張ベースプレートでなければなりません.IC693CHS391は,スロット番号2と上のスロットがオプションモジュールまたはI/Oモジュールを接続するために使用されるユニークなサイズを持つ多くのスロットで構成されています.

このモジュールは,リモートまたは拡張ベースプレートに接続するために右端に25ピンメスコネクタを備えています.リモートと拡張ベースプレートの両方がCPUでシステムに接続する必要があります. システムによってサポートされるこれらのベースプレートの数は主に使用されるCPUの種類に依存します.CPU341,340および331を使用した場合,最大4つのベースプレートを使用できます.そうでなければ,CPU 350で最大7つのベースプレートを使用できます.リモートベースプレートを持つシステムには700フィート未満のケーブルが必要で,拡張とCPUベースプレートには50フィート未満が必要です.リモートと拡張ベースプレートの両方がDIPスイッチに関連付けられています.

テクニカル仕様 IC693CHS391

GE Fanuc IC693CHS391ベースプレートは,GE Fanucシリーズ90-30PLCにインストールするために設計および製造された拡張ベースプレートです. The IC693CHS391 expansion baseplate can be used to extend a PLC so that it can accommodate more I/O modules and field devices and so that it can handle more applications and specialized large-scale applicationsIC693CHS391拡張ベースプレートの左端には電源モジュールが含まれています.設置や取り外しやすくなるように開いた箱があり 粉や湿気などのものに 弱い状態で 機能が損なわれることもありますこのベースプレートには DIP スイッチも付いています

The GE Fanuc Series 90-30 IC693CHS391 expansion baseplate can be connected to a GE Series 90-30 remote baseplate with its 25-pin female connector that is located on its right side and with a cable that can be up to 700 meters longIC693CHS391拡張ベースプレートにはCPU専用の特殊スロットがあり,このベースプレートはCPUをホストするか,CPUをホストするPLCシステム内の別のベースプレートに接続する必要があります.異なるシリーズ90-30CPUは,IC693CHS391拡張ベースプレートのような拡張ベースプレートの異なる数を収容することができます.. いくつかのシリーズ90-30CPUは4つのベースプレートを同時に収容できるが,他のものは7つのベースプレートまで同時にホストすることができる.IC693CHS391拡張ベースプレートはPCIカードを使用した場合,コンピュータに接続できる.
