GE Fanuc CPU363 デジタルIO モジュール モッドバス/RTU シリアルプロトコル

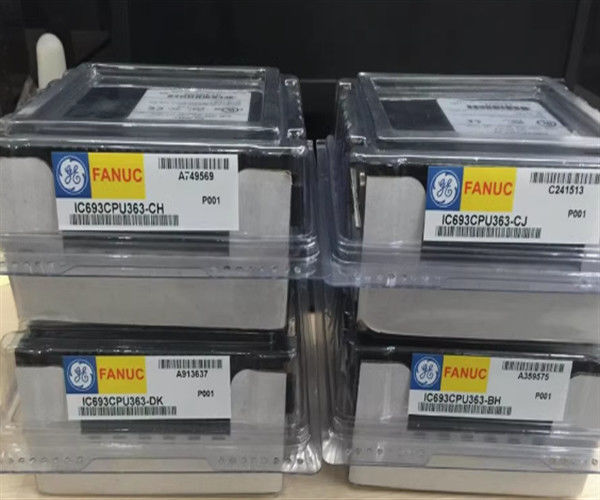

IC693CPU363の製品説明

GE Fanuc IC693CPU363は,GE Fanucシリーズ90-30 PLCシステムのモジュールである.ベースプレートのCPUスロットに接続される.このCPUは80386X型で,速度は25Mzである.ベースプレートに最大7つのリモートまたは拡張ベースプレートに接続する能力を与える動作に必要な電力は+5VDCと890mA電流です. それは時計をバックアップするバッテリーを持っています.その温度は,環境モードで0度から60度まで変化します..

GE Fanuc IC693CPU363モジュールは3つのポートを有する.最初のポートは電源コネクタ上のSNPまたはSNPXスレーブをサポートする.他の2つのポートはSNPまたはSNPXマスターとスレーブ,およびRTUスレーブをサポートする.また,RTUマスターとCCMモジュールと互換性があります.. RTU マスターをサポートするには,PCM モジュールが必要である.接続性は,FIP,Profibus,GBC,GCM,およびGCM+モジュールをサポートするLAN ポートによっても提供されている.また,マルチドロップもサポートしている.

GE Fanuc IC693CPU363モジュールの総ユーザーメモリは240キロバイトで,1キロバイトの論理の典型的なスキャン速度は0.22ミリ秒である. 2048入力 (%I) と2048出力 (%Q) ポイントを有する.CPUのディスクリートグローバルメモリ (%G) は 1280 ビット. 内部コイル (%M) は 4096 ビットのスペースを占め,出力または一時的なコイル (%T) は 256 ビットを展開します. システム状態参照 (%S) は 128 ビットを使用します.

レジスタメモリ (%R) は,Logicmaster またはControl v2 で設定できます.2. Logicmaster は GE Fanuc IC693CPU363 モジュールのメモリを,最大 16,384 文字の 128 文字増幅で構成する. コントロール v2.2 は,最大 32,640 文字を展開する同じ構成を行うことができます.アナログ入力 (% AI) と出力 (% Q) は,同じプログラムを使用してレジスタメモリと同じように設定できます.GE Fanuc IC693CPU363には 28 文字からなるシステムレジスタがあります.

GE Fanuc IC693CPU363CPUモジュールは,GE Fanucシリーズ90-30製品ラインの一員として製造されている. 25 メガヘルツのプロセッサ速度と2つのシリアルポートを有する.このCPUモジュールは,80386EXマイクロプロセッサーの使用をサポートします.基本機能とスイープ制御オプションをすべて提供し,ブール式でない関数を実行するのに役立ちます. 240KBのユーザーメモリ容量,2048の離散入力,そして2048の離散出力IC693CPU363CPUモジュールは,ディスクリートグローバルメモリが1280ビットで,内部コイルは4096ビット.このモジュールは,異なる状態の参照のために使用される128ビットを持っています,256ビット出力または一時コイル. アナログ入力,アナログ出力,制御バージョンで128から32640文字のレジスタメモリ容量があります.ロージックマスターで 128 から 16384 文字の範囲ですこのCPUモジュールのシステムレジスタは 28文字で割り当てられています.

GE Fanucシリーズ90-30 IC693CPU363 CPUモジュールは,電源コネクタでアクセスできる3つのシリアルポートを搭載しています.SNPとSNPXのスレーブプロトコルの使用もサポートしていますシリアルポートにアクセスできる15ピン型D型女性コネクタがあり,電源モジュールの右前側に位置しています.シリアルポートは,GE Fanucハンドホールドモニタープログラミングソフトウェアを実行するPCの接続に使用されます.. IC693CPU363 CPU モジュールは,オプションの Profibus および Ethernet 通信 モジュールとも使用できます.この CPU モジュールは,周期的なサブルーチン機能の使用をサポートします.CEとCULの基準を満たしている.
