| 起源の場所: | 日本 |
| ブランド名: | AB |
| 証明: | CE |
| モデル番号: | 1746-IM16 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |
| パッケージの詳細: | 新しいオリジナル |
| 受渡し時間: | 3〜5日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 1000 |
| ブランド: | AB | 製品種類: | デジタルIOモジュール |
|---|---|---|---|
| 部品番号: | 1746-IM16 | 原産地: | 日本 |
| 信号範囲:: | 4...20mA,0...20mA | 温度指定:: | -20...55°C (-4...131°F) |

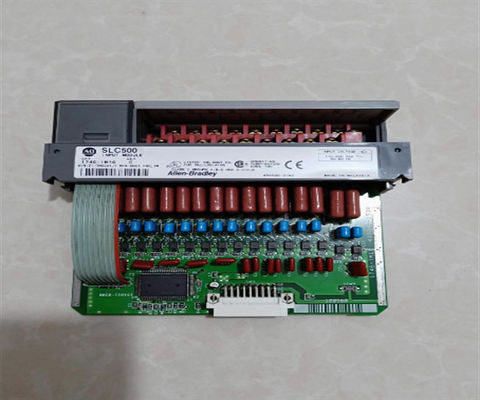

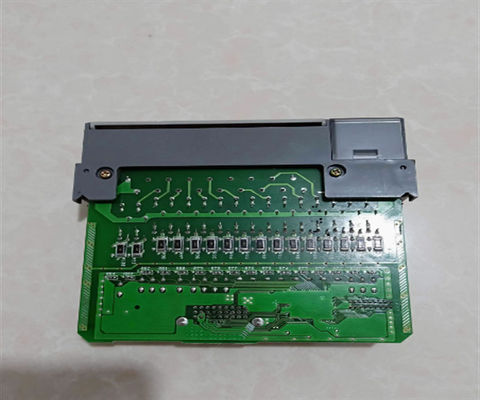

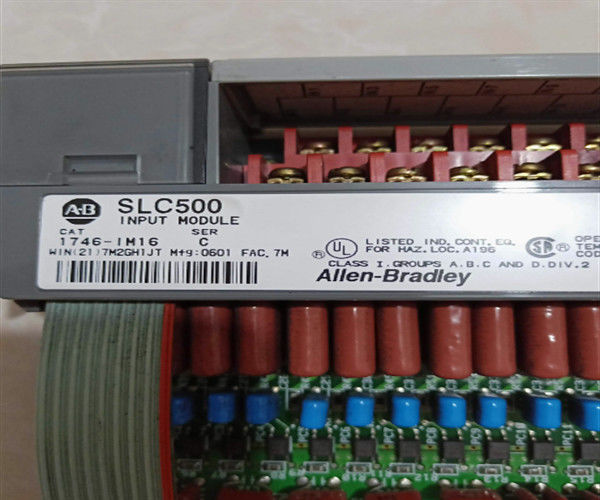

アレン・ブラッドリー 1746-IM16 プログラム可能なコントローラのための16ch-DC入力モジュール
The 1746-IM16 SLC 500 Digital AC Input Module by Allen-Bradley is an input (AC) module with sixteen 200-240V AC inputs and is fitted into any available SLC 500 I/O chassis using an RTB (Removable Terminal Block)共通点16点,入力電圧170-265VACで47-63Hz. バックプレンの電流評価は0である.5V DC の 085A で,電気がオン状態で35ms,オフ状態で45ms の電気信号の遅延が入力点の周りに. 50V AC電圧損失と2mA最大OFF電流のOFF状態評価を有する. 1746-IM16は各入力ポイントの周りに12mAの入力電流 (nom) を有し,最大急増電流は1.6Aこのモジュールは,最大0.5msの持続時間を持つ. 各ポイントで最大0.35Wの電力消耗,モジュールによって消耗される総熱は6Wです.1500Vでテストされた入力端末と制御ロジックの間の電圧隔離を提供し,ノイズ抵抗のためにNEMA標準ICS 2-230を評価しています. The operating temperature of the 1746-IM16 ranges between 0 and 60 °C (32 and 140 °F) at 5-95% non-condensing humidity limits and it has a non-operational storage temperature of -40 and 85 °C (-40 and 185 °F)1746-IM16は30Gの動作ショック耐性があり,57-200Hzで2.5Gの動作振動を維持することができます.
アレン・ブラッドリー1746・IM16は,SLC 500 AC入力モジュールである.このモジュールは特に離散入力モジュールで,単一のグループで16の入力チャネルを備えています.この入力モジュールの各チャネルは,入力電圧範囲で動作します 170-265 ボルト AC, 47-63 ヘルツ 200 / 240 ボルト AC の名目入力信号で.
このモジュールは,任意のSLC 500シャシーに収められます.SLC 500プロセッサがインストールされているローカルラックに設置できます.または,より大きな制御システムにおける分散型I/Oシステムのコンポーネントモジュールとして逆平面電流消費量は0.085アンペア @ 5ボルトDCです.各チャネルは,状態の変更のOFFからONへの35ミリ秒,オンからOFFへの移行の45ミリ秒の信号遅延を示します.. 最大オフステート電圧は50ボルトAC,最大オフステート電流は2ミリアンペアである. さらに,モジュールの入力電流は12ミリアンペア @ 240ボルトAC,1 の最大突入電流に耐える.6 最大5ミリ秒のアンペア
このモジュールは,モジュールの入力チャネルに向かって200/240ボルトのACを供給する信号装置をインターフェイスするために理想的に使用されます.しかし,DC入力デバイスでも使用できます.外部の中断リレーを設置し,中断リレーのコンタクトにAC電圧が供給されなければなりません.このモジュールのインストールインスタンスの数には特定の制限はありません.主にホストプロセッサが収容できる I/O の数と埋め込みメモリのサイズに依存します..
| 製造者 | ロックウェル・オートメーション |
|---|---|
| シグナル遅延 | ON = 35 ms;OFF - 45 ms |
| モジュールの種類 | AC入力モジュール |
| シリーズ | SLC 500 |
| 部品番号/カタログ番号 | 1746-IM16 |
| ブランド | アレン・ブラッドリー |
| 入力電圧範囲: | 170〜265VAC,47〜63Hz |
| 静止電圧,最大: | 30V AC |
| 停止電流 最大: | 2mA |
| 入力電流: | 12 mA @ 120V AC,ノム |
| 入力電流 最大: | 0.8 A |
| 突入電流時間の長さ,最大: | 0.5 ms |
| 貯蔵温度 | -40°C から +85°C (-40°F から +185°F) |
| 動作温度 | 0...+60 °C (+32...+140 °F) |
| 相対 の 湿度 | 5~95% コンデンサなし |
| 機関認証 | UL / C-UL リスト クラス I,ディビジョン 2,グループ A,B,C,D CE 表示 すべての適用される指令 C-Tick 表示 すべての適用される法律 |
| 電圧範囲 | 170~265ボルト AC |
| インプット | 16 |
| バックプランの電流 (5V DC) | 85ミリアンプ |
| 停止状態の電流 | 2ミリアンプ |
| 申請 | 一般用途 125V DC入力 |
| I/O接続 | 1746-HT と 1746-HCA |
| ステップ応答 | 100ミリ秒入り,2.5ミリ秒出 |
| UPC | 10662468092736 |
1746-IM16は,SLC-500シリーズの一部であるアレン・ブラッドリー交流入力モジュールである. 1746-IM16の熱消耗率は点あたり0.35ワット,最小ワットは0.425ワット,総電源は6ワット1746-IM16は,信号入力のために 200-240V AC の電圧で動作し,その動作電圧は,170-265V AC 47-63Hz で.1746-IM16 は 16 つの入力ポイントがあり,. バックプレーン電流は5VDCで0.085Aまたは24VDCで0Aである. シグナル遅延については,1746IM16はそれぞれ最大35msおよび45msオンおよびオフ遅延を有する.
1746-IM16の最大オフステート電圧は50VAC,最大オフステート電流は2mA,名目入力電流は240Vで12mA.最大インラッシュ電流は1.6A とその最大インラッシュ電流時間は0です.5ms. 1746-IM16入力モジュールの動作に影響を与えるにもかかわらず,電流制限電阻を駆動電流を最小化するために使用することができる.SLC-500 入力回路の入力電流と互換性が必要.
1746-IM16 AC 入力モジュールの動作温度範囲は0~60°C,貯蔵温度範囲は-40~85°C,湿度は5~95%.1746-IM16は ICS 2-230 NEMAのノイズ免疫基準に準拠している.1746-IM16は,危険な環境での使用のためのクラスI,ディビジョン2グループA,B,C,およびD要件を満たしている.1746-IM16は30Gの動作ショック評価を持っています.
