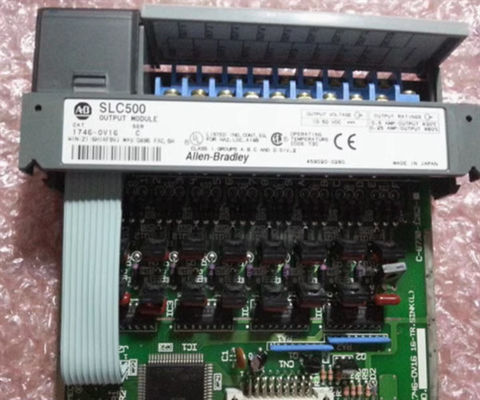

1746-OV16 アレン・ブラッドリー SLC500 16チャネルDC出力モジュール 10-50VDCシンク

1746-OV16の説明

1746-OV16は,アレン・ブラッドリー製造の離散出力モジュールである.このモジュールは,ワン (1) チャネルグループで16 (16) の出力チャネルが提供されている.これは,最低出力24VDCで10-50VDCの出力電圧範囲を提供する沈み出力モジュールです.このモジュールは,リレーコイル,表示装置,音響装置などのDC駆動電荷を電源化するために理想的に使用されます.

1746-OV16は,OFF状態の流出電流が1mAで,最小負荷電流も1mAで,5VDCでバックプレーン電流消費量は0.270Ampである.この出力モジュールの各チャネルは 0 の信号遅延を持っていますオンからOFFへの移行に0.1 ms,OFFからONへの移行に1.0 ms.モジュールの1点あたりの連続出力電流は30 °C (86 °F) で0.50 A,0.25 A の 60 °C (140 °F) で,モジュールの連続出力電流は 8.0A 30°C (86°F) と4.0A 60°C (140°F).このモジュールは,最大オン状態の電圧低下が0.5Aで1.2Vである.

1746-OV16は,点あたり3.0Aの急増電流を10ms間持っており,30°C (86°F) で1秒ごとに1回繰り返され,60°C (140°F) で2秒間繰り返される.

1746-OV16は,SLC 500のシャーシにインストールされている.これはモジュール式SLC 500ハードウェアに直接接続された単一のスロット幅モジュールである.モジュールに事前にインストールされている取り外せるターミナルブロックこの端末ブロックは,より簡単で迅速な配線活動を実施するためにモジュールから取り外されることがあります.

SLC500システムと互換性のある16チャネル出力モジュールである.点あたりの散熱量は0.388W,総散熱量は7.6Wである.簡単にモジュールのワイヤリングを接続または変更することができます.稼働電圧は10~50VDCの範囲で,1746-OV8と1746-OVP16のモジュールよりもバックプレンの電流消費量が高く,0.27Aである.1746-OV16の最大信号遅延は0ですオン状態では0.1ms,オフ状態では1ms.出力あたり0.5A,モジュールあたり8A,30°Cでは0.25A,60°Cでは4Aの連続電流を有する.1746-OV16は,最大オフ状態の漏れは1mAであり,最大オン状態の電圧低下は1mAです..2V 0.5Aと3Aで,1点あたりの最大電波10ms.

アレン・ブラッドリー1746-OV16は,SLC 500離散沈み出力モジュールである.このモジュールは,名目出力電圧24VDCと出力電圧範囲10-50VDCを提供する16 (16) つのチャネルを有する.1 (1) のグループを 16 チャンネルをバックプレート電流の 0 の引き出力.270 A. 30 °C (86 °F) で点あたり連続出力電流は0.50 A,60 °C (140 °F) で電流は0.25 Aである.

推定出荷量 1746-OV16号
寸法:5.0"x2.0"x6.0"
(12.7cm × 5.1cm × 15.2cm)
体重:0ポンド9.0オンス (0.3kg)
