| 起源の場所: | 日本 |
| ブランド名: | AB |
| 証明: | CE |
| モデル番号: | 1746-NI16V |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |
| パッケージの詳細: | 新しいオリジナル |
| 受渡し時間: | 3〜5日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 1000 |
| ブランド: | AB | 製品種類: | デジタルIOモジュール |
|---|---|---|---|
| 部分番号: | 1746-NI16V | 産地: | 日本 |
| 信号範囲:: | 4...20mA,0...20mA | 温度指定:: | -20...55°C (-4...131°F) |

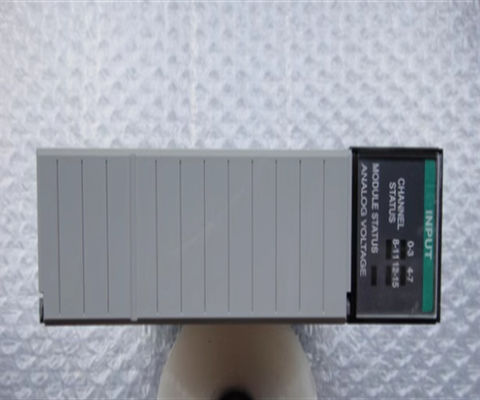

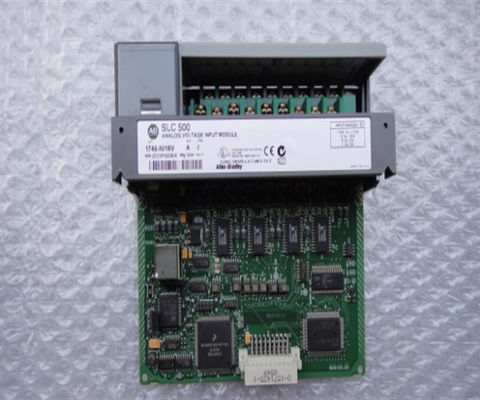

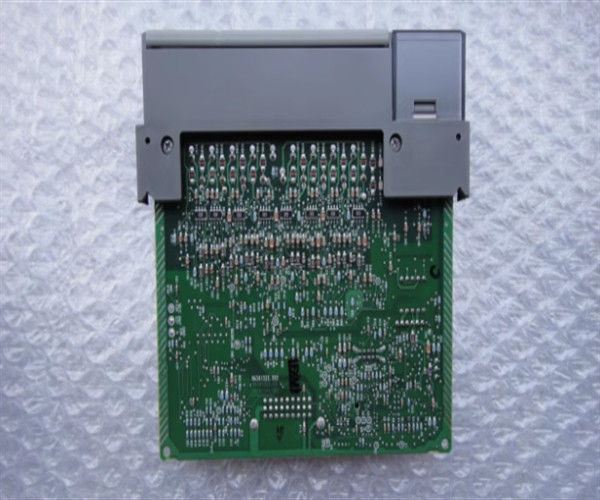

アレン・ブラッドリー 1746-NI16V アナログ入力モジュール ロジックコントローラモジュール
1746-NI16Vは,Allen-BradleyのSLC 500シリーズからのアナログ入力モジュールである. 16 (16) の電圧入力チャネルを搭載し,対応するファイア信号電圧は ±10VDC,1から5VDC,0から5VDC,0から10V直流.
1746-NI16Iは,SLC 500のシャシーに利用可能なスロットを占有する部品です.このモジュールは,ローカル・シャシーまたは拡張・シャシーにインストールできます.制御器に割り当てられたメイン・シャシのスロット0を除く任意のスロットこのモジュールは,シャシの単一のスロットを占めています.メインシャシは,コントローラがインストールされているシャシです.
このモジュールは,部品番号1746-RT25Gの交換可能な端末を有する.このモジュールは,事前配線されたケーブルも使用することができる.この電線は,Allen-Bradleyによって製造されています.これらの電線は,Allen-Bradley端末ブロック,例えば 1492-AIFM8-3 と 1492-AIFM16-F-3 と連携できます.手動配線によって引き起こされるエラーは,事前配線済みの終結システムで,配線の適切な色コーディングと管理しやすい端末ブロック組成が可能であるため,排除できます..
このモジュールは UL リスト,C-UL 承認,すべての適用される指令に準拠する CE 準拠です.また,危険環境のクラス I 部門 2 で使用するために承認されています.
アレン・ブラッドリー 1746-NI16Vは,SLC 500シリーズのアナログ入力モジュールである.1746-NI16Vは,対称の裏向きインターフェースを通じてSLC 500プロセッサと通信する.そして,バックプレンの経由でSLC 500電源から電力を受信します.-25~60°C (−13~140°F) の間で,動作していない温度が -40~85°C (-40~185°F) の間にあるとき. このモジュールの相対湿度は,凝縮なしで5%から95%の範囲である. このモジュールは,10から+10ボルトDCの電圧カテゴリに属している. 5ボルトのバックプレンの電流は125mAである.24ボルトでこのモジュールのバックプラネット電流は75 mAである.このモジュールのバックプラネット電力の消費量は最大2,425ワットである.電源が接続されている間,モジュールを取り外したり挿入したりすると,電弧が発生する可能性があります.アレン・ブラッドリー 1746-NI16Vには 16 つの入力チャネルと 16 ビット解像度があります.このモジュールの一般的なモード電圧範囲は+/-10です.25ボルトは,アナログ共通端末と比較して.その入力インピーダンスは20 Ωであり,AIFMコネクタは25ピンDシェルである.このモジュールは標準ケーブル長さは0である.51つ 2つ5このモジュールのインプット・オフセット・ドリフトは90mV/°C. このモジュールのインプット解像度は312mVである.
| 製造者 | ロックウェル・オートメーション |
|---|---|
| ブランド | アレン・ブラッドリー |
| 部品番号/カタログ番号 | 1746-NI16V |
| シリーズ | SLC 500 |
| モジュールの種類 | アナログ I/O モジュール |
| バックプランの電流 (5V) | 125ミリアンプ |
| インプット | 十六 (16) |
| バックプレーン電流 (24 ウォルト DC) | 75ミリアンプ |
| 電気信号タイプ | ±10VDC,1から5VDC0から5VDC0から10VDC |
| 帯域幅 | 6-250 ヘルツ |
| シャーシの位置 | I/O モジュールのスロット 0を除くすべてのスロット |
| ステップ応答 | 9~630ミリ秒 |
| バックプランの電流 | (5V) 125mA;(24V DC)75mA |
| 申請 | 120V AC I/O 組み合わせ |
| 変換型 | シグマ・デルタ |
| 入力フィルタリング | プログラム可能なフィルター周波数を持つ低パスデジタルフィルター |
| 入力フィルターの周波数 | 6 Hz, 10 Hz, 20 Hz, 40 Hz, 60 Hz, 80 Hz, 100 Hz, 250 Hz |
| 孤立 | 500VAC隔離 1秒間 |
| LED インジケーター | 5つの緑の状態指標,4つのチャンネルからなるグループごとに1つ,モジュール状態ごとに1つ |
| 推奨するケーブル | ベルデン#8761または同等の |
