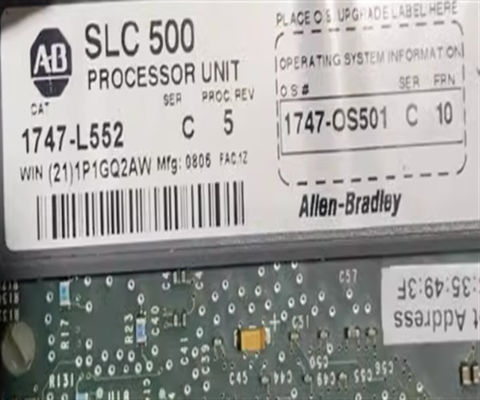

アレン・ブラッドリー 1747-L552 SLC 500 SLC 5/05 プロセッサ, 32K メモリ

記述 1747-L552

アレン・ブラッドリー1747-L552は,Allen-BradleyのSLC 500シリーズコントローラの一部であるプロセッサである.人気SLC 500ファミリープログラム可能なコントローラに10 Mbpsのイーサネット接続をもたらします. 1747-L552は,Cシリーズまたはそれ以降の64kのユーザーメモリバックアップのために評価されています. さらに,最大ユーザーメモリが合計32K語 (28K語情報またはプログラム,4K文字は情報のみ)プロセッサには4096の入力と4096の出力がある. 1747-L552には標準RAMとフラッシュバックアップメモリがある.1747-L552は,自動交渉のEthernet上で100 Mbpsの通信速度をサポートする.,Ethernet接続を増やした (1747-L552の接続48接続),HTTPサーバーの機能を提供している.

1747-L552は,TCP/IPプロトコルのサポートにより内蔵10Base-Tイーサネットチャンネル,10 Mbps通信があり,広く利用可能な多くのイーサネットデバイスとケーブルを使用しています.SLC 500 メッセージの命令を通して, 1747-L552は高速ピアツーピア通信を実現します.

1747-L552の追加機能には,最大30スロットを持つ3つのシャシー,LED動作指示器,および典型的なスキャン時間が0.9 ms/Kが含まれます.プロセッサは,電源の負荷が5VDCの1Aで,電源の負荷が24VDCの200mAで電力不足の場合,1747-L552は電源の負荷に応じて 20ミリ秒から 3秒までのプログラムスキャン待ち時間があります.プロセッサはNEMA標準ICS 2-230で騒音に強い抵抗力があります周囲の動作温度が0〜60°C (32-140°F) と貯蔵温度が-40〜85°C (-40〜185°F) の範囲で

約1747年~552年

アレン・ブラッドリー1747-L552プロセッサは,SLC 500シリーズモジュールプロセッサである.プロセッサの最大電流消費量は5ボルトDCで1Amp,24ボルトDCで0ミリアンプである.プロセッサーの電源は4ワットです1747-L552プロセッサは最大48の接続をサポートし,最大64のアプリケーションとデバイスと同時に通信することができます.4は専用受信接続です, 4 は専用出力接続であり,40 は出力または入力接続である.Ethernet インターフェースに固定 IP アドレスを割り当てなければならない.IP アドレスは動的に割り当てられない.

Advanced SLC 5/05 processors like the 1747-L552 processor include an enhanced version of the embedded web server which allows for the viewing of the data table in addition to the viewing of the module configuration and TCP/IP configuration熱要求のため,Allen-Bradleyは1747L552プロセッサを垂直方向に設置することを推奨しません.プロセッサー の 周囲 の 空気 の 温度 は 32 度 から 140 度 ほど に 保た れる べき ですアレン・ブラッドリーは,2つの隣接するSLC500コントローラ間の距離を6.25〜10.2センチメートルに推薦しますSLC 500 コントローラーと隣接する垂直キャビネット壁の間の最小距離は 10 以上のものとする.0.2センチメートル吹風扇は,コンベクション冷却と適切な距離がキャビネット内に設置されたすべての機器によって生成される熱を散らすのに不十分であるアプリケーションで使用する必要があります..

1747-L552に関する技術仕様
