アレン・ブラッドリー 1746-IV16 SLC 16点デジタル出力モジュール

1746-IV16の説明

アレン・ブラッドリー SLC 500 モデル 1746 入力モジュールは,すべての固定およびモジュール型 SLC 500 プロセッサによる取得のために,デジタル変換されたアナログデータを画像表に受信し,保存する.モジュールは最大8つの電圧または電流アナログセンサーの任意の組み合わせからの接続をサポートします.
SLC 500 プログラム可能なコントローラは,材料処理,HVAC制御,高速組立操作を含む幅広いアプリケーションに対応するための広範な機能で優れた価値を提供します,小さなプロセス制御 シンプルなモーション制御 SCADAです



テクニカルスペック
動作電圧 85...132V AC
信号遅延 マックス オン=35 ms,オフ=45 ms
静止電流,最大: 2 mA
入力数: 16
バックプランの電流負荷 @ 5V: 85 mA
適用: 一般用 120V AC 入力

アレン・ブラッドリー1746・IV16は,SLC 500のソースングディスクリート入力モジュールである.このモジュールは,24VDCの名目入力電圧と10-30VDCの動作電圧範囲を容認する16 (16) つのチャネルを有する.1 (1) のグループを 16 チャンネルをバックプレート電流の 0 の引き出力.085 A. 最大オフ状態電圧は5VDCで, 24VDCで名前の入力電流は8mAである.

アレン・ブラッドリー1746‐IV16は,SLC 500の離散入力モジュールである.このモジュールは,スイッチなどの電気信号装置とインターフェースに使用するために理想的な16 (16) のソース入力チャネルを備えています.補助連絡先バイナリーまたは ON/OFF 信号状態を提供するセンサーおよびその他の装置です.

1746-IV16は,ソース配線の構成をサポートする.一般的に,入力デバイスは信号電圧を運び,シンク配線の構成を通じてこの電圧を入力モジュールに送信する.いくつかの電気信号装置は入力信号電圧を持っていないこのとき, 1746-IV16 が使用され, モジュールはループに信号電圧を供給し,デバイスの信号状態が変化するとモジュールのこの入力チャネルを返します.

1746-IV16の各チャネルは,名目電圧24VDCで動作するように設計されていますが,電圧範囲は10-30VDCです. さらに,それぞれに 24VDC で 8 mA の名目入力電流が必要です.オン状態の最大入力電圧は5.0VDCであり,オフ状態の最大入力電流は1mAです.各チャネルは,オンからオフ,オフからオンへの移行の両方に最大8msの信号遅延時間を示しています..

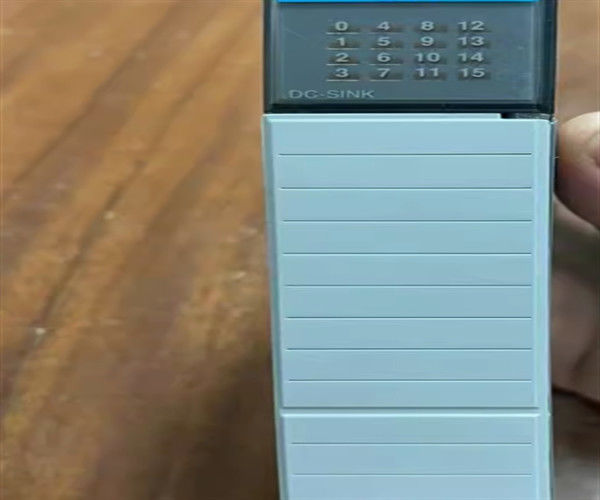

1746-IV16は,1つのスロット幅のモジュールで,1746のシャシの任意のスロットに直接インストールできる.ローカルI/OモジュールまたはリモートI/Oモジュールとして使用することができる.16LEDのステータスインジケーターが付属しています入力チャネルの状態を監視する.また,モジュール機能不全の場合,モジュール配線と簡素化モジュール交換を可能にする取り外せる端末ブロックを事前にインストールされています..

1746-IV16は,最大オフ状態電流と電圧が1mAと5VDCである. 24VDCで名目入力電流は8mA,最大消耗電力は3.6Wattである.SLC 500 システムにおける一般用 DC 入力装置でアプリケーションを見つけます1746-IV16モジュールは,SLC 500のモジュール型および固定プロセッサによって取得されるデータ画像テーブルにデジタル変換されたアナログデータを受信し,保存する責任を負います.複数のアプリケーションのための最大8センサーまたはアクチュエータからの接続をサポートします.1746-IV16モジュールは,取り外せる端末ブロックを搭載しており,ワイヤーを切断する必要がなくなり,モジュールの交換が容易になります.また,フィルター回路と信号ノイズ削減のための光学結合も含まれています.. 1746-IV16 モジュールの入力値は,梯子論理プログラミングを使用するSLC 500プロセッサによって簡単にアクセスできます.入力状態評価を示すLEDインジケーターによりトラブルシューティングが容易になります.SLC 500 システムは,デジタルとアナログ I/O の様々な組み合わせを含む共有ベースのハードウェアプラットフォームを使用費用とスペースを節約します1746-IV16は,温度範囲0〜60°C (32〜140°F) と相対湿度範囲5〜95%のコンデンサでない環境で使用するために設計されています.
