| 起源の場所: | 日本 |
| ブランド名: | AB |
| 証明: | CE |
| モデル番号: | 1746-NI16I |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |
| パッケージの詳細: | 新しいオリジナル |
| 受渡し時間: | 3〜5日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 1000 |
| ブランド: | AB | 製品タイプ: | デジタル私Oモジュール |
|---|---|---|---|
| 部品番号: | 1746-NI16I | 産地: | 日本 |
| 信号の範囲:: | 4… 20mA、0… 20mA | 温度指定:: | -20...55°C (-4...131°F) |

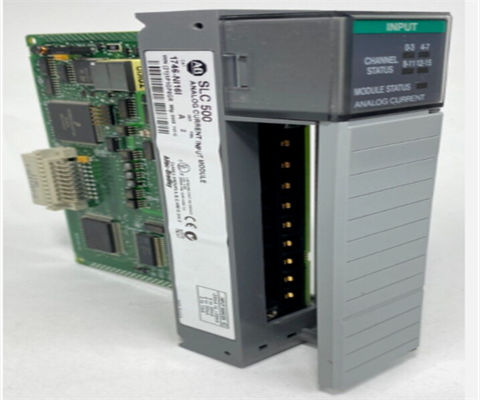

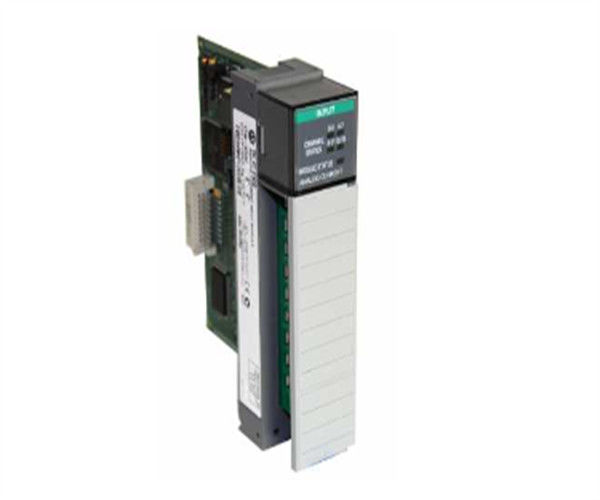

アレン・ブラッドリー アナログ入力モジュール ロックウェル自動化
アレン・ブラッドリー1746NI16Iは,アナログ (高密度) の入力/出力モジュールである.モジュールは16チャネルを有し, -20Vから20VDCの電圧カテゴリで動作する.1746-NI16Iは,バックプレーンからそれぞれ5Vと24VDCで125mAと75mAの電流を抽出します.1746NI16Iは16ビット解像度を有する.A/D変換のために,モジュールはシグマデルタ方法を使用する.1746-NI16Iは最大20個ある.5V 共通モード電圧範囲で,アナログ共通端末から +/-10.25V を計算することも可能である (相対).
1746-NI16Iは249オームの入力抵抗値,入力電圧 (最大入力端末とアナログ端末の間の +/-8V と評価され,入力端末とアナログ端末の間の最大入力電流は +/-30mA と評価され,1746-NI16I アナログ入力モジュールは,5秒未満で開いた回路を検知し,入力と表示の分辨度は640nAと0.3%です.1746-NI16Iは360nA/°Cのオフセット漂流 (温度と入力) を有しています摂氏25度と摂氏60度で,それぞれ0.08%と0.15%のモジュールエラー (フルテンプレート) 評価.
1746-NI16Iは,モジュールの更新時間によって6〜250Hzの入力フィルター周波数があり,それぞれ630msから18msの範囲である.モジュールは,5つの選択可能なデータタイプに対応します.工学単位,比例数 (-32768 から +32767 とユーザー定義のクラス3),PIDのためにスケーリングされ,1746-NI4データ形式.1746-NI16Iは1つの端にRTBが組み込まれている 1492-ACABを使用し,52 について51746-NI16Iは,最小および最大2.43ワットの熱消耗率を持っています.
アレン・ブラッドリー 1746-NI16I高解像度アナログ入力モジュールは,Allen-Bradley SLC 500 PLCシリーズから高密度16点アナログ入力モジュールである.このシングルスロットモジュールは,任意の固定またはモジュール式SLC500CPUによって取得するために,画像テーブルに入力デバイスからデジタル変換アナログデータを受信し,保存するように設計されています.1746-NI16I 高解像度 アナログ入力モジュールの高阻力入力回路は,それぞれ+/-10ボルト DC,1〜5ボルト DC,0〜50ボルト DC,0〜10ボルト DC,0〜20ミリアンプ4〜20ミリアンプ, +/-20ミリアンプ,または0〜1ミリアンプの定数入力信号.1746-NI16I 高解像度アナログ入力モジュールは,シグマ-デルタ変換器を使用して,すべてのアナログ入力信号のデジタル変換を提供します.,SLC 500プロセッサにエンジニアリングユニット,PID用のスケール,比例数,または1746NI4データ形式で送信する.
1746-NI16I高解像度アナログ入力モジュールは,固定SLC500またはモジュール式SLC500拡張シャシー (スロット0を除く) のいずれかに1つのスロットを占めています.組み込まれており,取り外せる端末ブロック (RTB), モジュールのすべての 16 つの電流/電圧入力チャネルのための単端配線を提供します. 動作のための電力はSLCバックプレートから得られます.+5VDC/+24VDC電源で供給されている1746-NI16I 高解像度 アナログ入力モジュールは, +5 ボルト DC バックプレンの電力を操作するために必要とし, 5 ボルト DC で最大バックプレンの電流を 125 ミリアンプを抽出します.入力フィルタリングなどの基本的なモジュール,入力信号レベル,およびデータ形式は,ユーザープログラムによって設定できます.各入力グループは,バックプレートから電子的に隔離されています.モジュールと入力状態を表示する5つのLED (入力グループごとに1個,モジュールごとに1個).
| 製造者 | ロックウェル・オートメーション |
|---|---|
| ブランド | アレン・ブラッドリー |
| 部品番号/カタログ番号 | 1746-NI16I |
| シリーズ | SLC 500 |
| モジュールの種類 | アナログ I/O モジュール |
| バックプランの電流 (5V) | 125ミリアンプ |
| インプット | 十六 (16) |
| バックプレーン電流 (24 ウォルト DC) | 75ミリアンプ |
| 電気信号タイプ | 0から20mA,4から20mA,±20mA,0から1mA |
| 帯域幅 | 6-250 ヘルツ |
| シャーシの位置 | I/O モジュールのスロット 0を除くすべてのスロット |
| ステップ応答 | 9~630ミリ秒 |
| バックプランの電流 | (5V) 125mA;(24V DC)75mA |
| 熱分散 | 2.43ワット |
| 変換型 | シグマ・デルタ |
| 申請 | 120V AC I/O 組み合わせ |
| 入力フィルタリング | プログラム可能なフィルター周波数を持つ低パスデジタルフィルター |
| UPC | 10611320228196 |
| 入力フィルターの周波数 | 6 Hz, 10 Hz, 20 Hz, 40 Hz, 60 Hz, 80 Hz, 100 Hz, 250 Hz |
| 孤立 | 500VAC隔離 1秒間 |
| LED インジケーター | 5つの緑の状態指標,4つのチャンネルからなるグループごとに1つ,モジュール状態ごとに1つ |
| 推奨するケーブル | ベルデン#8761または同等の |
