| 起源の場所: | 日本 |
| ブランド名: | AB |
| 証明: | CE |
| モデル番号: | 1746-OB32 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |
| パッケージの詳細: | 新しいオリジナル |
| 受渡し時間: | 3〜5日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 1000 |
| ブランド: | AB | 製品タイプ: | デジタル私Oモジュール |
|---|---|---|---|
| 部分番号: | 1746-OB32 | 産地: | 日本 |
| 信号の範囲:: | 4… 20mA、0… 20mA | 温度指定:: | -20...55°C (-4...131°F) |

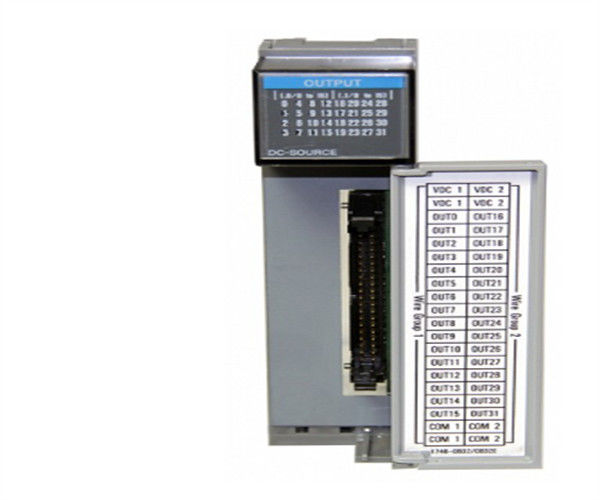

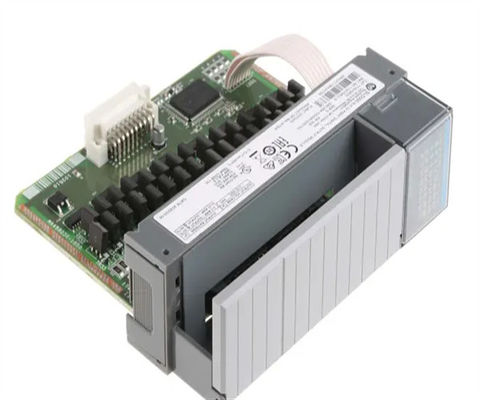

1746-OB32 アレン・ブラッドリー 供給 DC 出力モジュール コントローラーモジュール
アレン・ブラッドリー1746-OB32は,SLC 500デジタルDC出力モジュールである.この出力モジュールは,32 24VDC出力チャネルを有する.各グループに16 (16) 点を有する2 (2) つの入力グループを有する..SLC 500 の固定型またはモジュール型ハードウェアに設置することができる.
1746-OB32は,Allen-Bradleyによる32チャネルデジタル出力モジュールである.高密度低電流DC出力モジュールで,スロット0を除く1746チャシスの任意のスロットに搭載可能である.供給する電圧は24V DCです1746-OB32は,共通点16点で32の出力があり,5Vから50VDCの間の出力電圧を持っています. 1746-OB32モジュールは0.5V DCでバックプレンの電流の19Aと1分間1500VACでテストされた出力回路隔離を提供しますオンモードでは最大信号遅延時間0.1ms,オフモードでは最大信号遅延時間1ms,オフ状態では最大回路電流漏れは1mAである. 1746-OB32は0-60°で0.25Aを持っています.各出力点におけるCelsius名値電流と各出力チャネルにおける最小電流負荷1mAモジュールは平均8A名義電流と1コモンあたり2A電流を有する.オン状態の回路における最大電圧損失は0.5Aで1.2Vで,急激電流は1.0A 1ms,各出力点で2秒ごとに繰り返す1746-OB32の稼働温度は0〜60°C (32〜140°C) の範囲で動作する.30G と 2 の動作ショックと振動に耐える.5G,それぞれ10~200Hzで,C-ULとULリストの産業制御装置,A,B,C,Dグループ,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級,D級NEMA標準ICS 2-230のノイズインシューメンティで評価されています.
1746-OB32は,Allen-BradleyがSLC 500コントローラプラットフォーム用に製造する32チャンネル (32チャンネル) ディスクレート入力モジュールである.
このモジュールは,主に,パイロットランプ,ブザー,ホーン,サイレンなどの離散装置の電源化または操作,電磁石,モーターなどの操作装置を操作するために使用されます.このモジュールの出力電圧は24VDCで,上記の装置に直接接続できるが,その電圧は5-30VDCの動作電圧範囲内である.. 出力装置がDC出力と互換性がない場合,特にAC電圧で動作する場合は,このモジュールは,まだインターポージング機能を実装して使用することができます.24VDCコイルを持つリレーは,このモジュールに接続された負荷です.通常開いた (NO) または通常閉ざされた (NC) コンタクトは,AC電圧に接続されます.インターポージングは,外部のモジュール隔離としても使用できます.これは,未確認の修理や改造による古いシステムの 基礎付けや配線の不良による外部損傷や望ましくない行動からモジュールを保護します.
このモジュールは,リモータブル・ターミナル・ブロック (RTB),オクタル・ドア・ラベル,各チャンネルに専用の32LEDライト,部品番号が表示されるカラーコードモジュールバーを搭載している.アレン・ブラッドリーは1746年N3年または1492年の配線システムを製造しました. These connector or wiring systems are compatible for this module to ensure proper termination and adequate wire size in used This also prevents improper wiring as it is pre-assembled and ensures that the module door is capable of covering the terminal wirings他のワイヤも使用できます. しかし,大きなワイヤのサイズはフロントパネルをオーバーを占有し,モジュールのドアを閉じてもトラブルシューティングを行うことが困難になります.
| 製造者 | ロックウェル・オートメーション |
|---|---|
| ブランド | アレン・ブラッドリー |
| 部品番号/カタログ番号 | 1746-OB32 |
| シリーズ | SLC 500 |
| モジュールの種類 | デジタルDC出力モジュール |
| 生産量 | 32 |
| 電圧範囲 | 5~50ボルト DC |
| 電流/出力 | 0.5-0.25アンペア |
| 出力数 | 三十二 (32) |
| 電流/モジュール | 8アンパール |
| ポイント 平均 | 十六 (16) |
| バックプランの電流 (5V) | 190ミリアンプ |
| 名目出力 | 24VDC |
| 申請 | 高電流 |
| ステップ応答 | 60ミリ秒入り,2.5ミリ秒出 |
| バックプランの電流 | (5ボルト) 190mA |
| UPC | 10662468092903 |
| シグナル遅延,オン | 0.1 ms |
| UNSPSC | 32151705 |
| シグナル遅延,オフ | 1.0 ms |
| 電子 保護 | 違う |
推定出荷量 1746-OB32号
寸法:5.0"x2.0"x6.0"
(12.7cm × 5.1cm × 15.2cm)
体重: 0ポンド 10.1オンス (0.3kg)
