| 起源の場所: | 日本 |
| ブランド名: | AB |
| 証明: | CE |
| モデル番号: | 1746-OV16 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |
| パッケージの詳細: | 新しいオリジナル |
| 受渡し時間: | 3〜5日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 1000 |
| ブランド: | AB | 製品タイプ: | デジタル私Oモジュール |
|---|---|---|---|
| 部分番号: | 1746-OV16 | 産地: | 日本 |
| 信号の範囲:: | 4… 20mA、0… 20mA | 温度指定:: | -20...55°C (-4...131°F) |

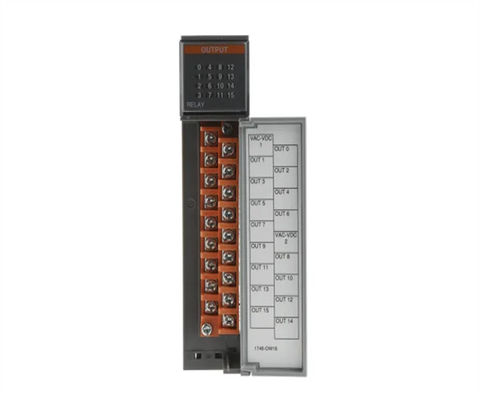

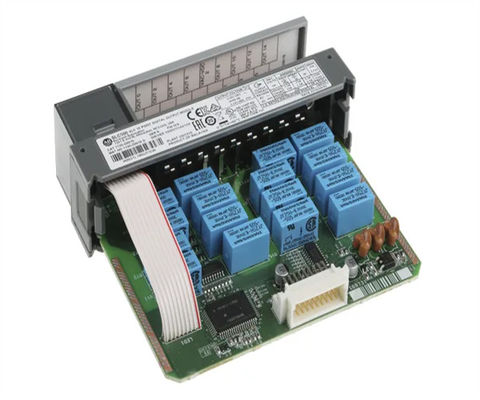

アレン・ブラッドリー 1746-OV16 SLC 16ポイントデジタル出力モジュール
アレン・ブラッドリー1746・OW16は,SLC 500製品ファミリーで使用されるアレン・ブラッドリー離散出力モジュールである.このモジュールはリレー出力モジュールまたは時折ドライコンタクト出力モジュールと呼ばれます.
このモジュールは,電圧カテゴリが混在しているアプリケーションで使用するのに理想的です. 5 -125 VDCと 5 - 265 VAの範囲のDC電圧などの電圧カテゴリー.2つの (2) 入力グループがあり,1つの (1) 共通の端末があります.これらのグループ化により,片グループはDC電圧で,もう片方はAC電圧で動作する.また,DC電圧またはAC電圧入力の両方で使用することができる.このモジュールの使用は,インターポージング回路の実装の必要性を排除.
120VACで動作すると,断断アンペア評価は15Aで,断断アンペア評価は1.5Aです. 240VACでは,断断アンペア評価は7.5Aで,断断アンペア評価は0.75Aです.交流電流は2.5 A. 125 VDC で動作するときは,コンタクトを発生させる電流は0.22 A,断断電流は1.2 A. 125 VDC で連続電流は1.0 A,24 VDC で2.0 Aである.各チャネルに外部に電圧抑制装置を設置することが推奨されます.これらの装置の使用はモジュールに損傷を防止し,モジュールの寿命を延長します.
アレン・ブラッドリー 1746-OW16は,Allen-BradleyのSLC 500 ディスクレート出力モジュールである.このモジュールは16 (16) のリレーコンタクト出力があり,2 (2) つのグループが8 (8) ポイントを共通している..
このモジュールの設置は,化学薬品が密封材料の密封性能を低下させる可能性があるため,化学薬品にさらされない必要があります. 化学的な損傷のために定期的にモジュールを検査してください.
1746-OW16は5 - 125V DCと5 - 265V DCの2つの稼働電圧を有する.最大抵抗負荷でオンとオフの両方の状態で10msの信号遅延を有する.1746-OW16は,他のリレー出力モジュールと比較して,より高いバックプレンの電流消費を持っています. 5V DC で 0.17A のバックプレーン電流消費量と 24V DC で 0.18A のバックプレーン電流消費量があります. 5V DC で最低負荷電流は 10 mA です.1746-OW16は最大熱消耗が 5 です.7W.また,モジュールの最大連続電流は16Aである.モジュール毎の連続電流を注意してください. モジュール毎の連続電流が1440VAを超えないように制限されていることを確認してください..
1746-OW16は使いやすいので,コンピュータを使ってモジュールを設定できます.簡単にモジュールにケーブルやジャンパーをワイヤアップすることができます.この製品に付属するスライディングロック,スクリュー,スレッドコネクタ,または他の接続手段を使用して,モジュールへの外部接続を固定してください.
| 製造者 | ロックウェル・オートメーション |
|---|---|
| ブランド | アレン・ブラッドリー |
| 部品番号/カタログ番号 | 1746-OW16 |
| シリーズ | SLC 500 |
| モジュールの種類 | デジタルコンタクト出力モジュール |
| 生産量 | 16 |
| 稼働電圧 | 5-265 ウォルト AC または 5-125 ウォルト DC |
| グループ数 | 2 |
| グループごとにポイント | 8 |
| 出力タイプ | N.O. リレー・コンタクト |
| 申請 | リレーコンタクト出力 (8個あたり) |
| 電流/出力 (120 VAC) | 1.5アンパール |
| ステップ応答 | 60ミリ秒入り,2.5ミリ秒出 |
| 電流/出力 (24VDC) | 1.2アンパール |
| UPC | 10662468067079 |
| バックプランの電流 | 170〜180ミリアンプ |
| UNSPSC | 32151705 |
| シグナル遅延,最大抵抗負荷 | オン=10.0 msオフ=10.0 ms |
アレン・ブラッドリー 1746-OV16は,SLC 500汎用電流沈みデジタル出力モジュールである. 1746-OV16の梯子論理プログラミングは,出力値に直接アクセスすることができます.平均16ポイントです.■10〜50VDCで動作し,バックプレンの電流負荷は5VDCで270mAです.オフ状態中の最大信号遅延は1ミリ秒で,約0です.オン状態で1ミリ秒連続電流は30°Cで0.5Amp,60°Cで0.25Amp. 最大電流は10ミリ秒間に1Amp. 1746-OV16は0.1点あたり388ワット.4ワット最小熱消耗と7.60ワット合計. a1492 CABLE Eと互換性がある.引換可能な端末ブロックがあり 1492-CABLE RTBBと互換性があり, # 18 AWG導体サイズと青色コードがあります取れる端末ブロックは,ユーザが簡単にワイヤリングにアクセスし,変更を行うことを可能にします.
このモジュールをインストールする前に, 1746-OV16 モジュールの配線図を見るためにマニュアルを参照してください. 装置をインストールしようとする前に電源をオフにしてください.または,そのワイヤリングに変更を行う1746-OV16は最小限のスペースを 使うように設計されていますが 幅広い機能と 堅牢なパフォーマンスを 提供しています工業的に硬化され,0度から60度までの作業温度で機能し続けます強い振動や比較的 0~95%の不凝縮湿度にも耐えられる.
