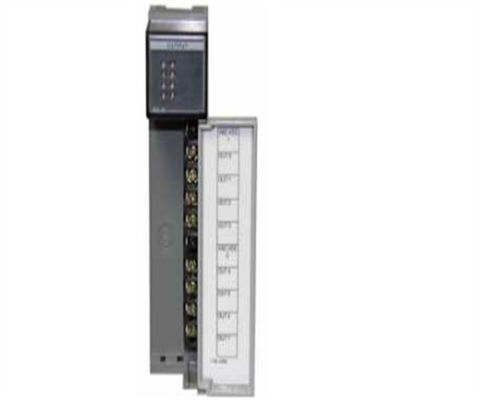

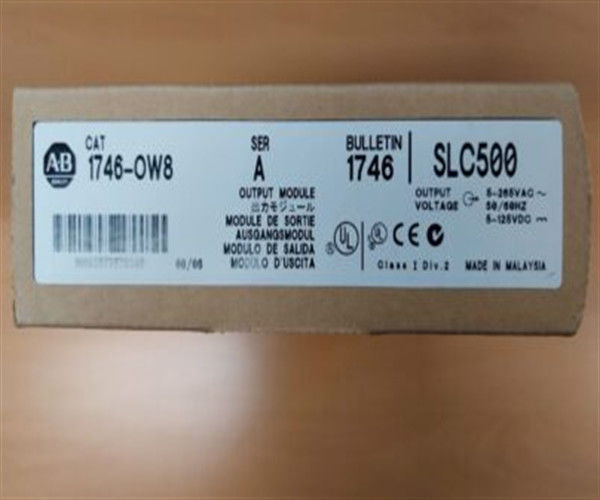

1746-OW8 アレン・ブラッドリーデジタル出力モジュール8 ポイントリレー

1746-OW8の説明

アレン・ブラッドリー1746・OW8は,SLC 500ファミリーのコンタクト出力モジュールである. 4つの出力 2 セットを備えているため,合計 8 つのリレーコンタクト出力がある. 1 つの共通点に 4 つの出力ポイントがある.熱散量は0です.138W/点,最小消耗は2.59W,最大は3.7W. 1746-OW8は5Vで85mA,24Vで90mAのバックプレーン電流を抽出する.AC/DC電圧カテゴリーで動作する.1746-OW8は5-125V DCまたは5-265V ACの電圧範囲 (動作) を有します,オンとオフの両方の10ms信号遅延 (最大抵抗負荷) とACのモジュール1個あたり16A連続電流と普通1個あたり8A.

1746-OW8は,CSAによってクラス1級,ディビジョン2級の危険な場所での使用に認定されている.相対湿度レベルが5〜95%の環境で動作するように評価されています.保存 する の は 最適 に -40 度 から 85 度 の 摂氏 度 の 間 の 温度 で温度は -25〜60°C の環境で動作する. 10-500Hz で 1746-OW8 は 2g の振動と 30g のショックに対応することができます.このモジュールは,汚染レベルが汚染レベル2未満の産業環境での使用に適しています.(このレベルはEN/IEC0664-1で示されている).LEDライトの助けにより,各出力ポイントの状態を監視し,トラブルシューティングのプロセスを容易にする.右モジュールに取り外すターミナルブロックをマッチするのを助けるために 1746-OW8のフロントパネルにカラーバンドが利用できます切断可能なターミナルブロックも 精度を高めるために色でコードされています

アレン・ブラッドリー1746・OW8 SLC500デジタル入力モジュールは8つの出力があります.このモジュールはAC/DCリレーの電圧カテゴリーを持っています.動作温度は-25-60度C (-13-140度C).-40~85°Cです. 温度が低くなると,. 摂氏 (-40-185°F) の相対湿度で,コンデンサなしでは5-95%です.このモジュールの動作振動は10-500Hzで2gで,このモジュールの動作ショックは30gです.アレン・ブラッドリー 1746-OW8は,最大熱消耗は3ポイントあたり0.138ワット.

アレン・ブラッドリー 1746-OW8デジタル入力モジュールは,47-63Hzで5-125V DCと5-265V ACの稼働電圧範囲を有する.このモジュールの5V DCのバックプレーン電流は85mAである.このモジュールの 24V DC のバックプレンの電流は 90 mA ですアレン・ブラッドリー 1746-OW8は,オープン型機器として供給されます. 1746-OW8は,工業環境で使用するために意図されています.このモジュールは,汚染レベルが汚染レベル2を超えない環境 (EN / IEC0664-1出版物で定義されているように) に設置され,ゾーン2環境で使用されます.装置は電源が切断されていない限り,装置を切り離してはならない.危険な場所にある場合は,機器を切り離さないでください.軽視されれば 危険な電波が発生しますアレン・ブラッドリー 1746-OW8は,SLC 500 プログラム可能な論理コントローラー (PLC) プラットフォームで使用されるアレン・ブラッドリーが製造した8 チャンネルリレー出力モジュールです.. SLC 5/01,SLC 5/02,SLC 5/03,SLC 5/04およびSLC 5/05コントローラを使用するための固定またはモジュール型ハードウェアと特に互換性があります.

このモジュールを5~125 VDCと5~265 VACの動作電圧カテゴリーで使用する.このモジュールは,異なるまたは同じ電圧で動作することを可能にする4つの (4) チャネルを各グループで2 (2) グループに分かれています超電圧抑制装置は,モジュールの設計された使用寿命を最大化するために設置することができる.

SLCプロセッサを除いて,このモジュールはリモートI/Oトポロジーで使用するために互換性がある.リモートI/Oシャシで使用すると,シャシのスロット0はSLC 500通信アダプターに留められている.このモジュールには他のスロットも対応しています.

1746-OW8の使用により,中置リレーの必要性が排除される.中置リレーは,通常,異なる電圧カテゴリでの動作に使用される.このモジュールは既に上記機能をサポートしているためパネルのスペースを節約し,コスト効率を高めます.

このモジュールは,最大抵抗負荷でオンとオフの切り替わりに対して,同様の信号遅延評価10.0 msを持っています.このモジュールはクラス1,ディビジョン2の動作に認定されています.モジュールの連続電流は16.0アンペア AC グループごとに8.0A. 設置場所に関係なく,シャシーの一つのスロットを占めています.

この製品は使用済み余剰品です. PDF Supply は,この製品の製造者の認可された余剰品ディーラーまたは関連会社ではありません.製品には,工場または認可されたディーラーから直接入手できるよりも古い日付コードまたは古いシリーズがある可能性があります.. PDF Supply は,この製品の認可されたディストリビューターではないため,オリジナルの製造者の保証は適用されません.多くの Allen-Bradley PLC 製品には既にファームウェアがインストールされていますが,PDF Supply は,PLC 製品にファームウェアとソフトウェアがアプリケーションに必要な修正レベルであるかどうかです.また,PDF Supplyは,あなたの能力や権利について, Rockwellから製品のためのファームウェアをダウンロードまたは他の方法で取得することを保証しません.PDF Supply は,製品にそのようなファームウェアをインストールする権利を保証するものではありません.PDF サプリは,あなたのためにファームウェアを入手したり,供給したりしません.ファイアウェアの取得またはインストールに関連するエンドユーザーライセンス契約または類似の文書の条件を遵守する義務があります.
