アレン・ブラッドリー1747−ASB PLC I/O モジュールの信号範囲 4...20mA 正確なデータ送信

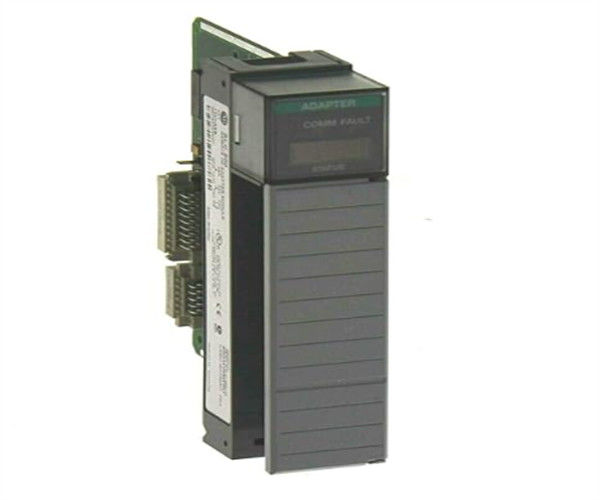

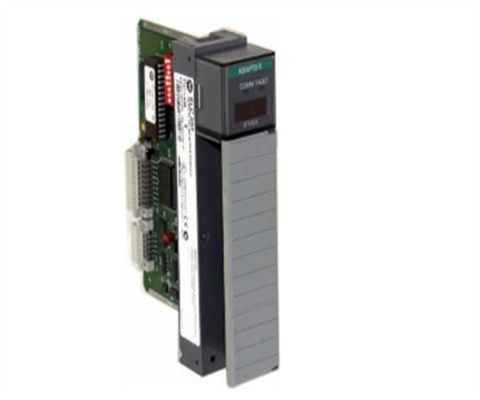

1747-ASBの説明

アレン・ブラッドリー1747‐ASBは,SLC 500システムの一部であるリモートI/Oアダプタモジュールである.遠隔I/O経由でSLCまたはPLCスキャナーと様々な1746I/Oモジュールとの間の通信リンクを確立しますリモート I/O リンクは,SLC または PLC スキャナーとアダプターである 1 つ以上のスレーブ デバイスからなる.SLCまたはPLC画像テーブルは,I/Oモジュールのイメージマッピングをそのシャシーから直接受け取る画像マッピングでは,離散およびブロック転送の両方をサポートする.1747-ASBは,効率的な画像利用と1/2スロット,1スロット,および2スロットアドレスをサポートしている.SLC500プロセッサとシャシーにインストールされ,シャシー内のI/Oをスキャン1747-ASBモジュールは, 5V で 375 mA のバックプレーン電流と, 24V で 0 mA を有します.最小と最大熱消耗は1,875 W です.3040mまでの距離で通信し, 57.6K,115.2K,および230.4Kボード速度は,ユーザーによって選択された最大32の論理グループまでの画像サイズを許可し,最大30のシャーシスロットを制御します.1747-ASBはまた,非揮発性メモリと最大32アダプターに拡張ノード能力を提供します.配線には,ベルデン9463または類似のカテゴリーのケーブルが使用され,ユーザープログラミングは必要ありません.リモート I/O リンクとプロセッサとの接続のために6ピンフェニックスコネクタを使用1747-ASBモジュールは,基本モジュール,レジスタンスモジュール,高速カウンターモジュールなど,すべてのSLC 501I/Oモジュールをサポートします.動作状態とエラーを表示する能力が強化された3つの7セグメントディスプレイ1747-ASBは工業環境での使用のために設計されており,NEMA標準のノイズ・インシューメンティを提供します.

1747-ASBはSLC 500自動化プラットフォームに属するリモートIOアダプターです.このIOアダプタは,I/Oスキャナーモジュールと通信します.インターフェースカードとゲートウェイをリモートIO接続を確立する.

PLCアプリケーションでは,このモジュールの主な目的は,リモート I/O ネットワーク上で分散型 IO アプリケーションを実装することです.拡張にはケーブル長が限られていて,SLCのシャシー拡張も非常に限られている.1747 RIO スキャナーを搭載したSLCチャッシーを最大32台まで使用し,適用可能な距離は762メートルまたは2500フィートで230.4KBaud,1524メートルまたは5000フィートで115KBaud.2KBaud と 3048 メートル または 10このアダプターの制御能力は30メートルまでこの30スロット制限は,RIOスキャナーと電源を搭載した各ラックで異なるシャーシまたはラックに分割することができます.

このモジュールは,リモートIOスキャナーと通信するだけでなく,パーソナルコンピュータに直接マウントされているアレン・ブラッドリー通信カードと通信するためにも使用できる.これは,遠隔プログラミングと設定能力,および監視制御とデータ取得 (SCADA) による遠隔制御を可能にします.代替としてPanelView のような Allen-Bradley 人間機械インターフェイス (HMI) は,HMI がSCADA システムに似たプロセスを制御できるようにするリモート I/O アダプタで追加することができる..

This Remote I/O adapter also supports communication with Allen-Bradley encompass partner products and 3rd party gateways and converters for implementing 3rd party communication with other automation products.

推定出荷量1747-ASB
寸法: 2.0 "x 6.0" x 5.0"
(5.1cm x 15.2cm x 12.7cm)
体重: 0.2kg
