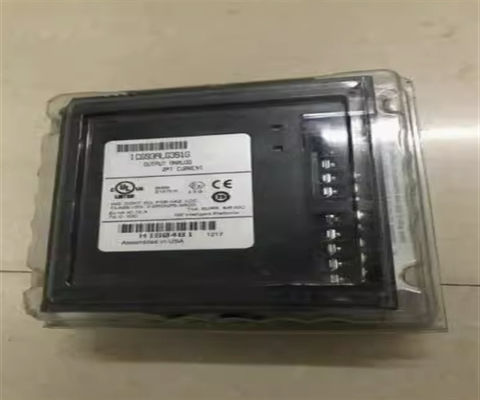

Fanuc IC693ALG391 アウトपुटモジュール 2点 アナログ電流 0-20Amp マックス

IC693ALG391の製品説明

IC693ALG391は90-30シリーズPLCであり, 0-20mA / 4-20mAの電流出力信号と 1-5VDC / 0-5VDCの電圧出力信号を提供するアナログ出力モジュールである.このモジュールは以前,GE Fanuc Automationによって製造されています.このモジュールは,解像度4μA (1 LSB = 4μA);0〜20 mA 5μA (1 LSB = 5μA);1〜5 V 1 mV (1 LSB = 1 mV);0〜5 V 1 の2 (2) アナログ出力チャネルを有する.25 mV (1 LSB = 1).25 mV) で, +5V電源から30 mAのバックプラネット電流と, +24 VDCのアイソレートバックプラネット電源またはユーザー電源から215 mAのバックプラネット電流を抽出する.

IC693ALG391は,90-30シリーズプログラム可能な論理コントローラ用の2チャネルアナログ電流出力モジュールである.2つの出力チャネルを用意し,各出力には12ビットものバイナリ (デジタル) データをアナログ出力に変換する能力があり,多くのアプリケーションに必要に応じて使用できます.. IC693ALG391は0から20mAまでの出力を出力することができる.変換された信号は12ビットバイナリ解像度を有する.しかし,出力を変換する際にサインビットは必要ありません.スキャンするたびに%AQレジスタは,PLCによって幅のサインに変更され,モジュールに送信される13の必須ビットで構成されています.D/A変換器はビット12を使用し,第13ビット (サイン) は,マイナスのデータがモジュールに送信されたかどうかを確認するために使用されます..

IC693ALG391が負のデータを受け取ると,4mAから20mAの電流範囲の低端を出力する.ソフトウェアはモジュールにキー付けされた32767以上の値を拒絶する傾向がある.IC693ALG391は4mAと20mAの2つの出力範囲を提供します.この2つの出力範囲は,0のカウントが4mA,32000のカウントが20mAであるようにするために,ユーザー情報が設定されています.CPUがSTOPモードまたはRESETに切り替えた場合,電流出力4〜20mA出力0〜20mAを測定するとき,モジュールの状態はデフォルトから0/4MAまたはHold-Last-Stateに変化します.適切な条件を選択するには,モジュール上の取り外せる端末ボードコネクタにDEF0/4ジャンパーを配置することで作成されます..

各2チャネルアナログ電流出力は,電流源/低精度電圧源として利用できる.電圧は,電流出力に等しいVOUTxの出力である.電圧範囲は,電流出力範囲のレイアウトに依存し,電圧ジャンパーの代わりに250オム抵抗を使用して追加することができますPLC電源から供給される孤立した+24 VDC電源がIC693ALG391の主電源である.モジュールのI/O端末ボードに提供されている2つの端末は,ユーザーから供給される+24ボルトこれらのターミナルは,内部供給が失われ,Hold-Last-Stateが選択されたときに出力が値を保持できるように待機電源を提供するため重要です.

適用電圧が21,5Vから26.5Vの +24VDCより高くなると,ユーザの電源が利用されます.さらに,電流ループ出力を稼働させるため,モジュール内には約24Vの内部電圧源が生成されます.負荷とノイズ容量を減らすために,電流の回路ドライバは,電源型ドライバです.モジュールに接続されたすべてのフィールドは,GNDに接続された良質の扭曲と保護されたツールケーブルの助けでワイヤリングされるべきです. このGNDリンクは,ノイズを減らせるためのベースプレートへのアクセスを提供します. ユーザが与えられたサプライヤーをモジュールに電力を供給するために使用しない場合,3つのアナログ電流出力モジュールが設定できます.

テクニカル仕様 IC693ALG391 の

IC693ALG391に関する情報


IC694ALG391は,GEファヌック・オートメーションが製造していたアナログ出力モジュールで,現在はエマーソン・オートメーションが買収している.このモジュールは,1つのスロットモジュールで,2 (2) アナログ出力チャネルを特徴とする 0-20 mA / 4-20 mA と 1-5VDC / 0-5 VDC のような電圧と電流出力信号を生成するこのモジュールは,特に4-20mAで4μA (1 LSB = 4μA),0-20mAで5μA (1 LSB = 5μA),1mV (1 LSB = 1 mV) で1〜5VDC,0.5VDCで1.25mV (1 LSB = 1.25 mV) の特定の解像度で提供されています.このモジュールは,特に制御バルブなどの調節制御装置を操作するために使用されます.信号を再送信し,パネルメーター,データロガー,および他の受信要素とのインターフェースに使用することもできます.IC694ALG391は5スロットと10スロットベースプレートの任意のI/Oマウント位置にインストールされます.モジュールの動作状態を表示する単一のモジュールOK状態インジケーターがあります.モジュールの絶対精度は,25oC (77oF) の動作温度で8μAで,4から20mAに設定されている場合"0〜20mAの構成では25oC (77oF) で10μA,1〜5Vの動作では25oC (77oF) で50mV,0〜5Vの動作では25oC (77oF) で50mV.IC694ALG391は, +5V電源から 30 mA の内部電力を消費し,孤立した +24 VDC バックプレーン電源またはユーザー提供電源から 215 mA を消費しています..

IC693ALG391は90-30シリーズPLCであり, 0-20mA / 4-20mAの電流出力信号と 1-5VDC / 0-5VDCの電圧出力信号を提供するアナログ出力モジュールである.このモジュールは以前,GE Fanuc Automationによって製造されています.このモジュールは,4-20mAで4μA (1LSB = 4μA) の解像度,5μA (1LSB = 5μA) 0〜20mAで,1mV (1LSB = 1mV) 1〜5Vで2 (2) アナログ出力チャネルを有する.25 mV (1 LSB = 1).25 mV) 0~5 V で, +5 V の電源から 30 mA のバックプレート電流と, +24 VDC の隔離されたバックプレート電源またはユーザー電源から 215 mA のバックプレート電流を抽出する.
