| 起源の場所: | 日本 |
| ブランド名: | AB |
| 証明: | CE |
| モデル番号: | 1747-L514 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |
| パッケージの詳細: | 新しいオリジナル |
| 受渡し時間: | 3〜5日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 1000 |
| ブランド: | AB | 製品タイプ: | デジタル私Oモジュール |
|---|---|---|---|
| 部分番号: | 1747-L514 | 産地: | 日本 |
| 信号の範囲:: | 4… 20mA、0… 20mA | 温度指定:: | -20...55°C (-4...131°F) |
| ハイライト: | アレン・ブラッドリープロセッサ通信インターフェース,1747-L514 プロセッサ通信インターフェース,1747-L514 |
||

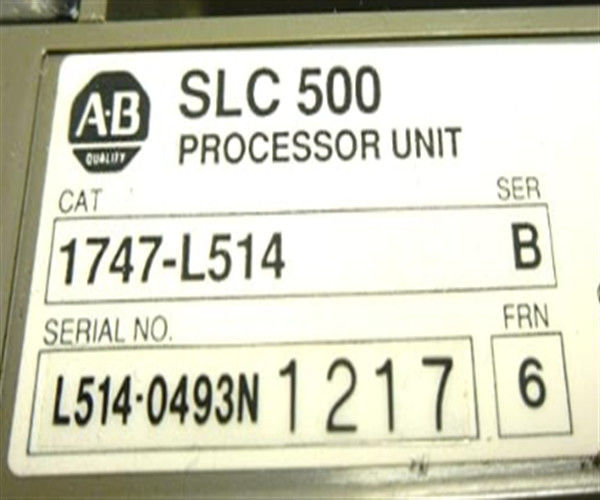

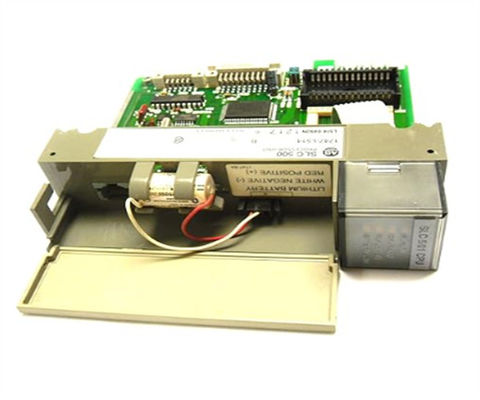

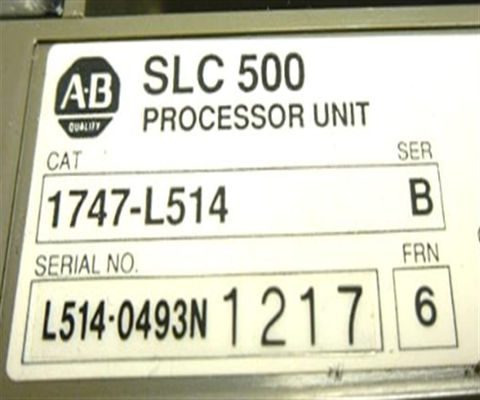

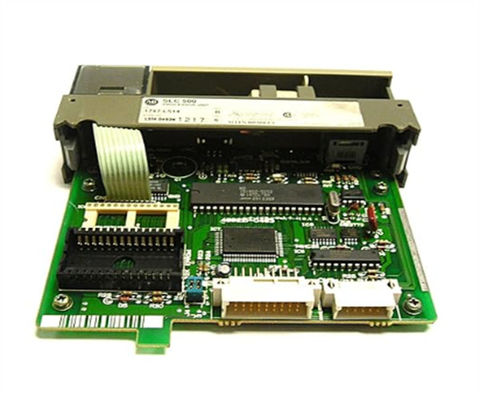

1747-L514 プロセッサ通信インターフェース アレン・ブラッドリー
アレン・ブラッドリー1747・L514は,SLC 500プロセッサである.このモジュールは,1746のシャーシのスロット0にインストールされているモジュール式ハードウェアの一部である.4Kメモリと DH485 通信インターフェイスが組み込まれていますこのプロセッサは,5VDCで0.090Aのバックプレーン電流を吸い込み,最大3つのI/Oシャシと最大30のスロットをサポートする.
アレン・ブラッドリー1747・L514は,SLC 500プロセッサユニットである.このモジュールは,SLC 5/01コントローラとも呼ばれ,単スロット幅コントローラである.それは任意の1746モジュールシャシのスロット0にマウント4K ユーザーメモリと DH-485 通信インターフェイスが組み込まれています
1747-L514は小型・中型の自動化用で設計されています最大30個のI/Oモジュールを制御できる,最大31746のシャシーに分布できる.このSLC 500コントローラによってサポートされる様々な通信アダプタを使用して拡張I/OとリモートI/Oシャシの実装をサポートします.
1747-L514は5VDCで電流負荷が0.090である.最小消費電力は1.75ワットである.組み込み DH-485 ポートは 1761-NET-AIC または Advanced Interface Converter (AIC) モジュールの使用をサポートさらに,SLC 5/01のメモリテーブルは,Allen-Bradleyデータテーブルアクセスモジュール (DTAM) を使用してアクセスできます.
1747-L514は,オプションの非揮発性メモリでインストールすることができる.非揮発性メモリは,電気的に消去可能なプログラム可能な読み取りのみメモリ (EEPROM) の形式である.互換性のあるEEPROMは1747-M1と1Kユーザーワード EEPROM, 1747-M2 と 4 K ユーザーワード EEPROM と 1747-M5 メモリ モジュール アダプターソケット. EEPROM モジュールは,ランダムアクセスメモリ (RAM) となる内蔵メモリに保存されているプログラムを書き込むために使用できます.プログラムを非揮発性メモリに書き込むことで制御器の電源サイクルが起動すると,ユーザプログラムが自動的に読み込まれる.
標準RAMのバックアップ電源として,コンデンサータ寿命30分の1747BAリチウム電池組と2年間のリチウム電池を使用している.1747-L514は最大ビット実行時間が4μsで,全体的なモジュールスキャン時間は8ms/K暫定的な電源喪失の間,モジュールのプログラムスキャンは 充電中の電源に依存して 20ms から 3s までかかります.基本 DH-485 通信能力が搭載され, プログラムチャンネルでのスレーブ能力 (受信) でのみ動作できます.. 1747-L514は,コンデンサー化しない相対湿度範囲の5~95%で,環境操作温度範囲は0~60°C (32-140°F) で,30Gの動作ショックに耐えるように設計されています.2 の振動.5G 57-2000Hz.1747-L514はC-UL,UL,CE認証されており,NEMA標準ICS 2-230産業騒音抵抗性を提供しています.
1747-L514シリーズBプロセッサは,アレン・ブラッドリーSLC 500プロセッサである.このプロセッサは最大960の I/O ポイントと 480の アナログ I/O ポイントを搭載し,ユーザメモリは最大4000の指示を記憶できます. 1747-L514シリーズBプロセッサは,プログラムスキャン時間が8ミリ秒です. The recommended operating temperature range is from 0 to 60 degrees Celsius while the backplane current is rated at 105 milliamps at 24 Volts DC voltage and it is rated 350 milliamps at 5 Volts DC voltage1747-L514シリーズBプロセッサには DH-485通信プロトコルと EEPROM ユニットであるバックアップメモリが搭載されています.ユニットには3つのI/Oシャシーで最大30つのシャシーモジュールスロットがあり,I/Oスキャン時間は20.6ミリ秒
1747-L514 B シリーズプロセッサが調べたり変更したりするすべてのデータは,通常メモリユニットのデータストレージエリアにあるファイルに保存されます.ロジックによって作られる決定を表現する出力モジュールに送信されるデータさらに,メモリは,事前設定とレシピを含む,論理によって作成された中間結果と事前に読み込まれたデータを保存します.プログラム ロジックは,使用されている方法によって専門化されます.一般的なプログラミング方法には,梯子の論理プログラミング,配列関数チャートプログラミング,構造テキストプログラミングが含まれます.プログラムファイルは,入力と出力,および返信結果を調べる指示を含みます..
| 製造者 | ロックウェル・オートメーション |
|---|---|
| 部品番号/カタログ番号 | 1747-L514 |
| ブランド | アレン・ブラッドリー |
| 製品説明: | SLC 500 モジュール式ハードウェアプロセッサユニット |
| プログラムメモリ | 4K |
| 最大モジュール数: | 30 モジュール |
| メモリタイプ: | コンダッシター付きRAMメモリ |
| 拡張メモリ: | 1747-M1 - 1 K ユーザーワード EEPROM; 1747-M2 - 4 K ユーザーワード EEPROM |
| アダプターのソケット: | 1747-M5 |
| 指導支援: | ビット;タイマーとコントローラ;比較;基本数学;移動,コピー,ビットシフト;シーケンサー;ジャンプとサブルーチン; |
| 割り当てられたスロット: | スロット 0 |
| バックプランの電流: | 0.090 A 5VDC で |
| シリーズ | SLC 500 |
| モジュールの種類 | SLC 5/01 プロセッサ |
| I/O | 960 最大 |
| アナログ I/O | 480 |
| ユーザーメモリ | 41000 指示 |
| プログラムスキャン時間 | 8ミリ秒 |
| I/O スキャン時間 | 2.6ミリ秒 |
| I/O・シャシー | 3 |
| シャーシ・モジュール・スロット | 30 |
| コミュニケーション | DH-485 |
| バックアップメモリ | EEPROM |
| バックプランの電流 (5V DC) | 350ミリアンプ |
| バックプレーン電流 (24 ウォルト DC) | 105ミリアンプ |
| 動作温度 | 0〜60°C |
| UPC | 10662073748271 |
| クラス | 中央処理装置のCPUプロセッサ |
|---|---|
| 通信港 | DH 485 |
| 記憶力 | 4KB |
| メモリサイズ | 4 KB |
| 電源 | 1746-P1から1746-P7 |
