| 起源の場所: | 日本 |
| ブランド名: | AB |
| 証明: | CE |
| モデル番号: | 1747-L541 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |
| パッケージの詳細: | 新しいオリジナル |
| 受渡し時間: | 3〜5日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 1000 |
| ブランド: | AB | 製品タイプ: | デジタル私Oモジュール |
|---|---|---|---|
| 部分番号: | 1747-L541 | 産地: | 日本 |
| 信号の範囲:: | 4… 20mA、0… 20mA | 温度指定:: | -20...55°C (-4...131°F) |
| ハイライト: | SLC500 アレン・ブラッドリー 1747-L541 SER B,Allen-Bradley 1747-L541 SER B |
||

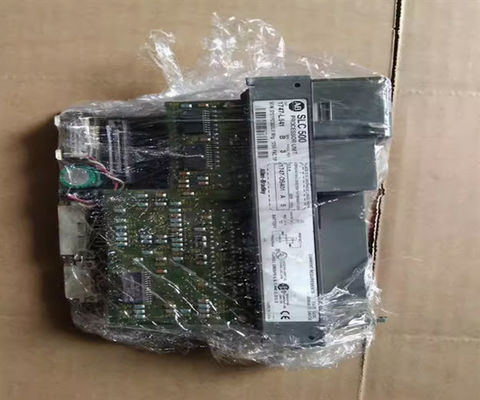

アレン・ブラッドリー 1747-L541 SER B PROC REV 3 SLC 500 プロセッサ
アレン・ブラッドリー 1747-L541は,SLC 500シリーズの一部であるSLC 5/04プロセッサで,1747-L541,L542,L543コントローラも含まれています.高性能なプロセッサで 通信速度も短く プログラム実行時間が短くなっていますSLC 5/04 は 16K,32K,または 64K の単語メモリで提供され,最大 4096 の入力と出力ポイントを制御できます.通信のために,1747-L541は拡張メッセージング機能と高速通信をサポートする DH+チャンネルを内蔵しているまた,DF1無線モデム,DH-485,ASCIIおよびModbus RTU通信をサポートするためのRS-232チャネルも備えています. プログラミングのために,数学上の高度な指示や様々な追加指示が含まれています. また,リモート I/O,DeviceNet パスス,および間接アドレスをサポートします.

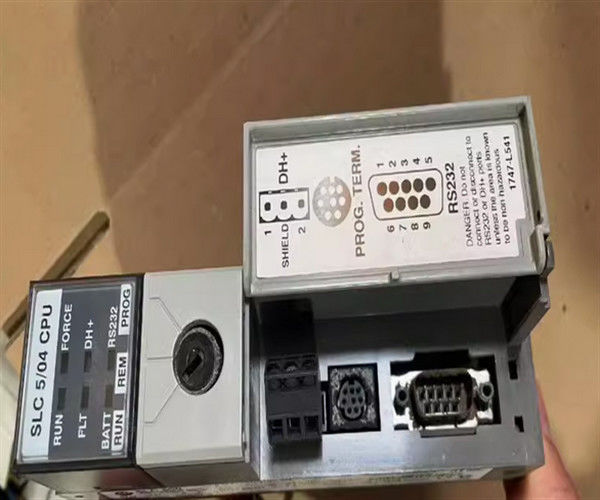

1747-L541は,キーワードごとに典型的なプログラムスキャン時間が0.9ミリ秒であり,典型的なI/Oスキャン時間は0.225ミリ秒である.それは5ボルトDCで1Ampのバックプランの電流負荷と24ボルトDCで200mAを必要とします. 1ミリ秒選択可能なタイム割り込み (STI) と 0.5ミリ秒の離散入力割り込み (DII) を有します. プログラムとデータテーブルストレージのために,64 KB のメモリを持つ 1747-M13 フラッシュベースのメモリデバイスを使用する. SLC 5/04には,実行,リモート,またはプログラムモードを選択するためのフロントパネル上の3ポジションキーのスイッチが含まれています. 1747-L541 SLC 504にはRUN,FLT,BATT,FORCE,DH+があります.障害解決と診断のためのRS-232 LEDステータス表示SLC 500 シリーズプロセッサは,シンプルで費用対効果の高い設計があり,HVAC コントロール,SCADA,材料処理などのアプリケーションで良好なインストールの歴史があります.
アレン・ブラッドリー 1747-L541は,SLC 5/04コントローラで,インプットとアウトプットを最大4096まで処理するように設計された 16 KBのユーザメモリが組み込まれています.このコントローラは,モジュール式スタイルSLC500プログラム可能な論理コントローラ (PLC) に属します..
The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racks. RS232通信ポートはDF1およびDH485ピアツーピアトポロジーを構成できるが,DH+通信は拡張距離およびマルチドロップトポロジーをサポートする.
代替として,RS232通信ポートは,シリアルポートがマルチドロップネットワークに接続できるようにするために,1761-NET-AICで使用することも可能である.通信ポートのデフォルト設定は握手禁止です, 19.2 Kbaud, CRC エラーチェック,ダブルパケット,RS232ポートの対価性と 57.6 Kbaud,ノードアドレス = 1 のデータハイウェイプラス (DH+) の対価性を検出する.
1747-L541コントローラには,電子バックプレーンに設置および接続するためにSLC 500ラックが必要です.システム電源は,また,電子バックプレーンを通してプロセッサーの内部回路を電源アップするために必要です.
このコントローラには ULが登録されており,CE準拠で,C-Tickが付けられています.
1747年541年頃
1747-L541シリーズCプロセッサモジュールは,Allen-Bradley社のSLC 5/04プロセッサモジュールである.SLC 500プロセッサモジュールシリーズの一部である.CPUは 16 分の 1 のユーザーメモリ容量で装備されています.このプロセッサは,A/Oの480Aと4096Aの入力と4096Aの出力を備えています.プロセッサは5ボルトDCで1Aのバックプレーン電流を使用して電気を供給しています.プロセッサのプログラムスキャン時間は0です.9ミリ秒プロセッサーユニットのI/Oスキャン時間は0.225ミリ秒である.プロセッサーユニットは処理と通信のためにより速い速度を提供します.異なるプログラムモードを選択するためにフロントパネル上のキースイッチを装備されていますローカル通信では,プロセッサはDH+ポートとRS-232ポートを使用する.RSポートにプリンタも追加できます.1747-L541 シリーズ C プロセッサ モジュールは 64 台のバックアップ フラッシュメモリで装備されていますプロセッサは,Allen-Bradley SLC 500,PLC 2,PLC 5,Controllogixに対応するメッセージを送信をサポートする.プロセッサモジュールは,リモート I/O もサポートする.
1747-L541シリーズCプロセッサモジュールは,シャシー内側に搭載され,開いたタイプのキャビネットを有する.プロセッサは,状態LEDを装備し,モジュールの動作と通信状態を表示します.プロセッサモジュールは,Windows プラットフォームで実行される RSLogix 500 ソフトウェアを使用してプログラムできます.制御システム内の異なるアプリケーション要件は,プロセッサユニットを使用して満たすことができます.1747-L541シリーズCプロセッサモジュールは,HVAC制御,組み立て操作,SCADAアプリケーション,プロセス制御を含むさまざまなアプリケーションで使用できます.1747-L541 シリーズ C プロセッサ モジュールは,0~60°Cの温度範囲内で動作する必要があります.プロセッサにはリアルタイムクロックが組み込まれています.浮動点数データと複雑な指示をサポートします.
| 製造者 | ロックウェル・オートメーション |
|---|---|
| ブランド | アレン・ブラッドリー |
| 部品番号/カタログ番号 | 1747-L541 |
| シリーズ | SLC 500 |
| インプット | 4096 |
| モジュールの種類 | SLC 5/04 プロセッサ |
| 生産量 | 4096 |
| アナログ I/O | 480 |
| 記憶力 | 最大 16 KB バッテリー付き RAM |
| プログラムスキャン時間 | 0.9 ms/K |
| ユーザーメモリ | 16千語 |
| I/O・シャシー | 3 |
| シャーシ・モジュールのスロット | 30 |
| I/O スキャン時間 | 0.225ミリ秒 |
| コミュニケーション | データハイウェイプラス (DH+),RS-232 |
| バックアップメモリ | 1747-M13 |
| 環境温度 | 0〜60°C |
| キーワードごとにプログラムスキャン時間 | 0.9ミリ秒 |
| バッテリーバックアップメモリ: | はい 1747-BA |
| UPC | 10662468653029 |
| UNSPSC | 32151705 |
