| 起源の場所: | 日本 |
| ブランド名: | GE |
| 証明: | CE |
| モデル番号: | IC693ALG221 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |
| パッケージの詳細: | 新しいオリジナル |
| 受渡し時間: | 3〜5日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 1000 |
| ブランド: | 遺伝子組み換え | 製品タイプ: | デジタル私Oモジュール |
|---|---|---|---|
| 部分番号: | IC693ALG221 | 産地: | アメリカ合衆国 |
| 遠隔のI/Oデバイス: | 32単信、余分な20 PNC001の255単信 | 連続議定書: | ASCIIの連続、Modbus/RTU |

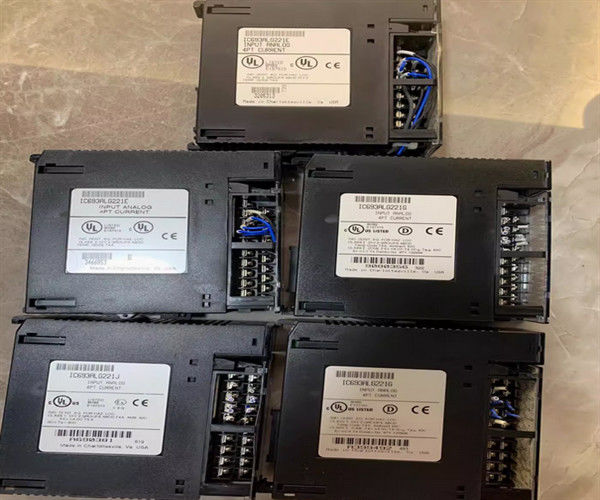

IC693ALG221 GE Fanuc アナログ入力,電流,4チャネル
IC693ALG221は,90-30シリーズプログラム可能な論理コントローラ用の4つの入力チャネルを持つアナログ電流入力モジュールである.このコントローラのチャネルは,それぞれアプリケーションに必要なように,アナログ入力信号をデジタル信号に変換することができます2つの入力範囲は,スケールされたユーザーデータで4〜20mAのデフォルトで利用可能であるため,4mAは0のカウントと20mAは32000に相当する.各1000カウントは0.5mAを代表する.I/O 端板にジャンパーが追加された場合,入力範囲は0から20mAに調整され,スケールされたユーザーデータスケールは32000のカウントに対応し,800のカウントは0.5mAに等しい.このモジュールは2つの範囲ジャンパーで装備されています.チャンネル1〜2とチャンネル3〜4の1つ.
IC693ALG221入力モジュールは,各チャンネルに対して半ミリ秒の変換速度を可能にし,提供された各チャンネルに対して2ミリ秒の更新速度を可能にします.変換された信号の解像度の速さは,選択した範囲のいずれかに12ビットです. % AI ユーザーデータ 16 ビット 2 ′′s コンプリメント形式で登録.現在のソースを入力に逆転させると,モジュールは範囲の低端に平行するデータワードを出力します.
IC693ALG221の入力保護は,通常のモード設定では最大200Vの低性能で動作するのに十分である.このモジュールは外部の騒音からの電気隔離も可能にします.すべてのフィールド接続は,良質の扭曲を必要としますCOM または GND に接続されたシールド機器ケーブル.LED インジケーターは電源の動作を監視します.IC693ALG221 に特有の主要電源は,モジュールのインバーターを通過した+24 VDC供給PLC電源です.IC693ALG221は, +5 VDC出力から電力を使って隔離回路を動かす.
IC693ALG221は,シリーズ90-30プログラム可能な論理制御 (PLC) システムの一部であるアナログ入力モジュールである.このモジュールは,アナログ入力モジュールとして機能するコンポーネントモジュールである.このモジュールは4つの (4) 入力チャネルを持っていますフィールド装置や計器から0-20mAと4-20mAの入力信号を受信する.このモジュールは,PLCを処理し,ユーザプログラムで使用するための信号をさらに条件付けすることを可能にする内部アナログデジタル変換器 (ADC) で装備されています.
IC693ALG221は12ビットの入力解像度があり,各入力範囲は4μA (1 LSB = 4 μA) の入力信号で4-20 mA,0-20 mAの入力信号で5 μA (1 LSB = 5 μA) の入力解像度を有する.絶対精度は0です.1% フルスケール + 0.1% 読み込み 標準モード電圧 200V. さらに,このモジュールは< 1 Least Significant Bit の線性と 325 Hz の入力フィルター応答を持っています.
| チャンネル数: | 4 インプット |
| 入力電流範囲: | 4から20mA,0から20mA |
| カリブレーション: | 工場で4 μAに校正 |
| 更新率: | 2msec (全4チャンネル) |
| 入力フィルターの応答: | 325 Hz |
| 電力消費量: | +5Vバスから25mA, +24Vバスから100mA |
GE FanucのIC693ALG221入力モジュールは4つの入力付きのアナログ入力モジュールである.GE Fanucシリーズ90-30製品ラインのメンバーである.IC693ALG221入力モジュールの最も一般的な用途の1つは,アナログ入力信号をデジタルアプリケーションで使用できるデジタル信号に変換するために使用することです.この入力モジュールは, 0 から 20 ミリアンプまたは 4 から 20 ミリアンプの 2 つの異なる電流範囲で動作することができます. 4 つの入力チャネルは,更新に約 2 ミリ秒かかります.入力の解像度は4マイクロアンプで 4から20ミリアンプIC693ALG221入力モジュールは,全スケールで0.1%の精度が指定されています.
The GE Fanuc IC693ALG221 analog input module consumes about 25 milliamps of power at a voltage rating of 5 Volts DC and it consumes about 100 milliamps of power at a voltage rating of 24 Volts DC when it is in operation under normal conditions. GE PLC システム内のほぼすべての利用可能なラックにインストールできます. PLC はIC693ALG221入力モジュールに必要な電力を供給します.このモジュールのインプットが1から4の数字でラベルされていますモジュールのオペレーターは,入力モジュールに接続されている2つの範囲ジャンパーで,どのチャンネルを使用したいかを選択できます.範囲ジャンプの1つは入力チャンネル1と2のために,そして他のジャンプは入力チャンネル3と4のために.
モジュラ式設計,100以上の I/O モジュール,および様々な CPU オプションにより,シリーズ90-30は,特定のパフォーマンスニーズに基づいてシステムを構成する多用性を提供します.ネットワークと通信の能力が優れているのでデータを転送し プログラムをアップロード・ダウンロードし 独自ネットワークで診断を行いますシリーズ90-30に統合されたモーション制御は,高性能のポイントツーポイントアプリケーションを容易にする複数のモータータイプとシステムアーキテクチャに対応しています.
