| 起源の場所: | 日本 |
| ブランド名: | GE |
| 証明: | CE |
| モデル番号: | IC693ALG220 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |
| パッケージの詳細: | 新しいオリジナル |
| 受渡し時間: | 3〜5日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 1000 |
| ブランド: | 遺伝子組み換え | 製品タイプ: | デジタル私Oモジュール |
|---|---|---|---|
| 部分番号: | IC693ALG220 | 産地: | アメリカ合衆国 |
| 遠隔のI/Oデバイス: | 32単信、余分な20 PNC001の255単信 | 連続議定書: | ASCIIの連続、Modbus/RTU |

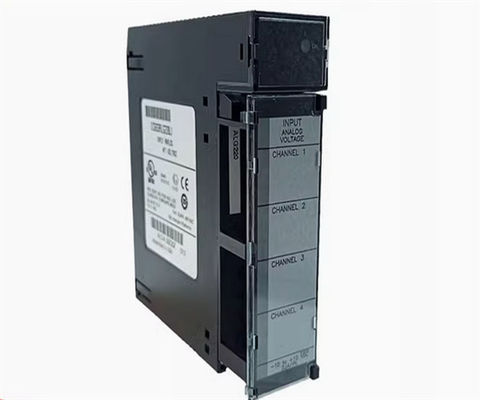

IC693ALG220 Ge Fanuc 電源供給器シリーズ アナログ入力モジュール
IC693ALG220は,90-30シリーズ用のチャネルアナログ電圧入力モジュールです.このプログラム可能な論理コントローラには4つの入力チャネルがあります.ユーザが必要に応じて,アナログ入力信号をデジタル信号に変換できるこのモジュールは, -10 から +10 ボルトの範囲の入力を変換できます.各チャネルの変換速度は 1 ms で,任意のチャネルで 4 ms の更新率を提供します.変換された信号解像度は12ビットバイナリです%AIレジスタのユーザーデータは,16ビット2sコンプリメント形式です.
この入力モジュールは,限られた電流入力モードと,各チャネル用のユーザー端末コネクタにジャンパーが装備されています.後者は,回路に内部250オムシャント抵抗を接続するために使用することができますシャント抵抗器は,入力電流の範囲が40〜40mAを容認する.しかし,入力電流をモニタリングすることは,入力抵抗器の自己加熱を避けるために重要である.そうでなければ,入力電流の範囲は40〜40mAである.現在の精度が悪影響を受ける可能性がありますIC693ALG220の主要電源は,PLC電源によって供給される孤立した+24 VDC電源から来ます.電圧はインバーター/レギュレーターを通って送信され,モジュールの稼働電圧を生成する.IC693ALG220は,PLC電源の+5 VDC出力から27 mAを使用します.
このモジュールは,操作に関するユーザを警告するLEDも装備されています.このLEDは,正面板の上部近くに便利に位置しています.通常の動作中に,LEDは,LEDの位置を表示します.LEDがオン状態を放出するこのモジュールは,光学隔離を利用して, フィールド配線とバックプレンの間の外部のノイズから電気隔離を作り出します.モジュールのフィールド接続は,適切なグレードの扭曲/シールドされた計測ケーブルを使用してワイヤリングすることが推奨されます..
IC693ALG220は,以前はGE Fanucが製造していた90-30シリーズモジュールで,現在はEmerson Automationに属している.このモジュールは主にアナログ入力モジュールとして機能する.入力信号範囲 - 10 VDC から + 10 VDC に対応するこのモジュールは,モジュールのユーザー端末接続器に250オムを設置することによって有効にできる0〜20mA信号とオプションで互換性があります.IC693ALG220は,電圧入力のための12ビット変換解像度を持つアナログからデジタル変換器 (ADC) でインストールされています精密電阻を用いて11ビットに拡大できる電流入力10ビット.モジュールの各チャネルは,PLC電源から供給される24VDCで電源が供給されている間,個々の更新速度は4msです.バックプレンの+5ボルトバスから27mAのバックプレンの電流消費量と,隔離された+24ボルトバックプレンのバスから98mAのバックプレンの電流消費量があります.それは5または10スロットシリーズ90-30ベースプレートの任意の利用可能なI/Oスロットにマウントされ,ラックの単一のスロットを占めていますIC693ALG220は,通常,絶対精度は +/-10 mV/40 μAで,最大精度は +/-30 mV/160 μAで,動作温度は # 1 Least Significant Bit (LSB) である.入力フィルタ応答 17 Hz磁場側と論理側との間に1500ボルトのモジュール隔離, > 80dbのクロスチャネル拒絶,電圧モードでは> 9メガオム,電流モードでは> 250オム.
IC693ALG220モジュールは,GE Fanucによる90-30シリーズの一部であるアナログ入力モジュールです.この入力モジュールは,プログラム可能な論理コントローラー (PLC) の構成要素です.4つの入力チャネルが付属しています. 各チャネルは,ユーザのアプリケーション要件に応じて,簡単にアナログ信号をデジタル信号に変換できます. さらに,GE Fanuc IC693ALG220 CAV入力モジュールは,ユーザが -10 から +10 ボルトまでの入力信号を変換できるようにします.各チャネルの変換速度は約1ミリ秒である.したがって,IC693ALG220入力モジュールは,一度にどのチャネルでも約4ミリ秒間の更新速度を提供します.変換された信号は12ビットバイナリ解像度を持っていますGE Fanuc IC693ALG220 入力モジュールは,限られた電流入力モード,および各チャネルのユーザー端末コネクタにジャンパーが装備されています.ユーザは,ジャンパーを使用して,回路に内部250オムシャント抵抗を接続することができますこのシャントレジスタは -40 から +40 ミリアンプの入力範囲を可能にします.しかし,入力レジスタが自己加熱するのを防ぐために,ユーザーは入力電流を常に監視することが重要です.,この電流の精度に悪影響を及ぼす可能性があるため,GE Fanuc IC693ALG220 CAV入力モジュールの主要電源は +24 ヴォルトの単離電源です.PLC電源で供給される電圧は,IC693ALG220モジュールの動作に必要な電圧を生成するために,レギュレーター/インバーターを通して送られます.IC693ALG220入力モジュールは,その動作状態をユーザーに表示するLEDと付属しています.
| チャンネル数: | 4 インプット |
| 電圧範囲: | -10から+10ボルト DC |
| カリブレーション: | 工場校正 |
| 更新率: | 4msec |
| 入力フィルターの応答: | 17 Hz |
| 電力消費量: | +5Vバスから27mA, +24Vバスから98mA |
| ブランド | GE Fanuc |
|---|---|
| シリーズ | シリーズ90-30 |
| 製造者 | GE Fanuc |
| 製造者 | GEファヌック (元),エマーソン・オートメーション (現) |
| 部分番号 | IC693ALG220 |
| シリーズ | シリーズ90-30 |
| 部分番号 | IC693ALG220 |
| モジュールの種類 | 入力モジュール |
| 製品説明 | アナログ入力モジュール |
| 入力信号: | +/-10 VDC |
| 入力数 | 4 |
| チャンネル数 | 4つ (4) |
| コンバーター解像度: | 12ビット |
| 製品タイプ | チャンネルアナログ電圧モジュール |
| 入力信号 | -10から+10 VDC |
| デジタル解像度 | 5 mV/20 μA (1 LSB = 5 mV) |
| 互換性のある部品 | PLC |
| デジタル解像度 | 典型的な12ビット |
| 絶対 的 精度 | 典型的な: +/-10 mV/40 μA 最大は +/-30 mV/160 μA |
| 電圧範囲 | 10から+10ボルト |
| アナログ解像度 | 5 mV/20 μA (1 LSB = 5 mV) |
| 電力消費量 | バックプレンの+5ボルトバスから27mA; 隔離された+24ボルトバックプレンのバスから98mA |
| 孤立 | 1500 VAC |
| 線形性 | < 1 最小の重要ビット |
| 設置場所 | I/O スロット 90-30 シリーズのベースプレート |
| クロスチャネル拒絶 | > 80db |
| 更新率 | 4 ms |
| 入力フィルター応答 | 17 Hz |
| カリブレーション | 工場校正 |
| 絶対 的 精度 | 典型的な: 動作温度上での ±10 mV/40 μA 最大: 動作温度上での ±30 mV/160 μA |
| 入力フィルター応答 | 17 Hz |
| バス 電流の抽出 | バックプレンの+5ボルトバスから27mA; 隔離された+24ボルトバックプレンのバスから98mA |
| 製品ライフサイクル状態 | 生産中止/時代遅れ |
