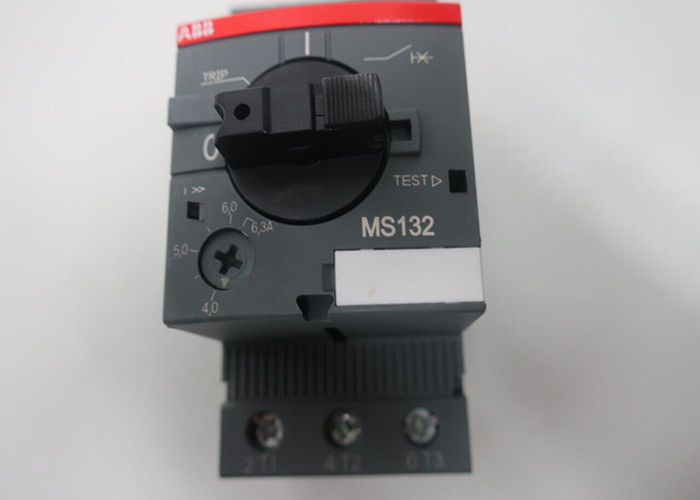

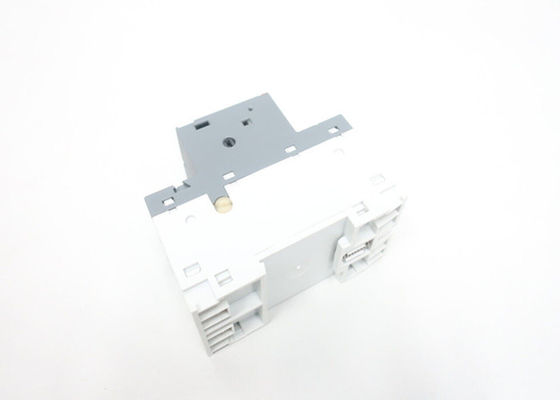

MS132-6.3は,45mmの幅のコンパクトな装置で,定位電流を稼働させる.



一般情報

拡張された製品タイプ:
MS132-6 について3
製品ID:
1SAM350000R1009
エーン:
4013614400094
カタログ説明:
MS132-6.3 マニュアルモータースタート 4.0... 6.3A
長い説明:
MS132-6.3 マニュアルモータースターター (モーター保護断路器またはマニュアルモーター保護器としても知られる) は,45mm幅のコンパクトな装置で,電流の電流量 Ie = 6.3 A です.この装置は,手動でモーターをオンとオフに切り,短回路からシューズを必要とせず,信頼性を持ってそれらを保護するために使用されます手動モータースターターは,400VACとトリップクラス10で名前のサービスショートサーキット断片能力ICS = 100kAを提供しています.さらに機能は,内蔵接続解除機能です.,温度補償,発動不可能なメカニズムとスイッチ位置を明確に示す回転ハンドル.手柄は,未承認の変更から保護するためにロック可能です.補助コンタクト,シグナルコンタクト,低電圧リリース,シャントトリップ,3相バスバー,電源入力ブロック,端末間隔器がアクセサリーとして利用可能である.





MS132-6.3 マニュアルモータースタートは,主にモーターを様々な電気障害から保護するために設計された汎用装置であり,その操作をマニュアルで制御することができます.MS132-6の主要特徴と仕様です.3:

1. 装置の種類: マニュアルモータースタート (モーター保護断路器としても知られる).

2. 幅: 45mm の幅でコンパクトなサイズで,スペースを節約します.

3. 定数稼働電流 (Ie): 6.3 A. これは,装置が通常の稼働条件で処理できる最大連続電流を示します.

4. 短回路断断容量 (Ics): 400 VAC で 100 kA.これは,デバイスが損傷なく安全に断断できる最大故障電流を指定する.

5. トリップクラス:クラス10 これは,過負荷条件下での装置のトリップ特性を指します.

6. 保護機能:

   • 短回路防止:短回路障害から守る.
   • 過負荷保護: 持続的な過電状態から保護する.
   • 段階故障防止: 段階故障シナリオに対して保護する.

7. 組み込み機能:

   • 切断機能: モーターを手動で切断する手段を提供します.
   • 温度補償: 温度範囲で信頼性の高い動作を保証する.
   • トリップフリーメカニズム: 障害状態で装置を"オン"状態に手動で保持することを防ぐ.
   • ロック可能なハンドル: 許可のない操作を防ぐためにハンドルを固定します.

8. 操作: 3相と 1相の両方のアプリケーションに適しており,モーター制御に柔軟性があります.

9. アクセサリー:

   • 補助コンタクト: 追加の制御またはシグナルの目的のために.
   • シグナリングコンタクト:モータースタートの状態を示す.
   • 低電圧放出:電圧低下時にモーターを自動的に切断する.
   • シャント・トリップ: リモート・トリッピング能力
   • 3相バスバー,電源供給ブロック,ターミナルスペーサー: 簡単にインストールし接続できるように

10. ハンドル:スイッチの位置を明確に示す回転ハンドルで,操作が簡単で状態が可視化される.



注文

最低注文量:
1本
税関番号:
85362010

人気ダウンロード

データシート,技術情報:
2CDC131021D0202
指示書とマニュアル:
2CDC131022M6802 治療法について
指示書とマニュアル (2部)
2CDC131060M0202 治療法について
Ex 操作説明書:
2CDC131063M6801 検査を完了しました
タイム・カレント 特徴曲線:
1SAM300505F0009
I2t 特徴:
1SAM300507F0001
1SAM300507F0003
切断電流特性:
1SAM300508F0001
1SAM300508F0003
CAD次元図:
2CDC001079B0201 検察官
サイズ図:
1SAM300402F0001





サイズ

製品 網域 幅:
45mm
純高さ:
90mm
製品 純深さ/長さ:
86.75mm
製品純重量
0.265kg





技術的な

指定された短回路切断能力 (Ics):
(230 V AC) 100 kA
(250 V DC) 10 kA シリーズ3ポール
(400V AC) 100kA
(440 V AC) 30 kA
(500V AC) 20kA
(690V AC) 3kA
定数極限短回路断裂能力 (Icu):
(230 V AC) 100 kA
(400V AC) 100kA
(440 V AC) 30 kA
(500V AC) 20kA
(690V AC) 3kA
短回路時の定位電流設定 (ii):
78.8 A
設定範囲:
4.0... 6.3A
AC-3 (Pe) の電源量:
(400V) 三相 2.2 kW
AC-3e (Pe) の定数稼働力:
(400V) 三相 2.2 kW
定位電圧:
主回路 690 V AC
メイン回路 250 V DC
定位稼働電流 (Ie):
6.3 A
定位稼働電流 AC-3 (Ie):
6.3 A
定位稼働電流 AC-3e (Ie):
6.3 A
定位稼働電流 DC-5 (Ie):
6.3 A
定数周波数 (f):
メイン回路 50 Hz
主回路60 Hz
動作頻度 (fsw):
0... 400 Hz
定数インパルス抵抗電圧 (Uimp):
メイン回路 6kV
定数隔熱電圧 (Ui):
690V
パワー損失:
極あたり0.7...1.8Wの定数稼働条件で
ポーランド人数:
3
標準的な空気熱電流 (Ith):
主回路 6.3A
保護程度:
IP20
主回路端末 IP10
汚染度:
3
電気耐久性:
50000サイクル
機械的な耐久性:
100000サイクル
ターミナルタイプ:
スクロール端末
接続容量 メイン回路:
柔軟性のあるフェルル 1/2x 0.75... 2.5mm2
柔軟性 断熱フェルルー 1/2x 0.75... 2.5mm2
柔軟 1/2x 0.75... 2.5mm2
硬 1/2x 1... 4mm2
圧縮トルク:
メイン回路 0.8... 1.2 N·m
線を切り離す長さ:
主回路9mm
推薦するスクリュードライバー:
ポジドリブ 2
設置位置:
1... 6
DINレールに設置する:
IEC60715 に準拠する TH35-15 (35 x 15 mm マウントレール)
IEC60715 に準拠する TH35-7.5 (35 x 7.5 mm マウントレール)
最小設置距離:
電気伝導板,水平 - 400 V 0 mm まで
電気伝導板,水平 - 690 V まで 1.5 mm
電気伝導板,垂直75mm
他の装置 同型,水平0mm
他の装置 同じタイプ,垂直150mm
アクチュエータタイプ:
ロータリーハンドル
連絡先位置表示:
オン / オフ / TRIP
基準:
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
コメント:
UL508 自衛型組み合わせモーター制御装置 (E型) とフィッダーブロックS1-M3-xxを組み合わせた

技術 UL/CSA

短回路電流 (SCCR):
手動自動保護の組み合わせ制御器 (E型), (480Y / 277 V AC) 65 kA
マニュアル・セルフ・プロテクト・コンビネーション・コントローラー (E型) (600Y/347V AC) 18kA
ULに記載されているフューズや断路器,グループ装置 (480 V AC) 65 kA
ULに記載されているファイューズや断路器,グループ装置 (600V AC) 35kA
ULに記載されているファイューズや断路器,モーター断路 (480V AC) 65kA
ULに記載されているファイューズや断路器,モーター断路 (600V AC) 18kA
ULに記載されているファイューズや断路器,グループ装置 (480Y / 277V AC) のタップ電導体の保護 65 kA
グループ装置 (600Y / 347 V AC) のタップ電導体の保護 18 kA
最大電圧 UL/CSA:
主回路 600V AC




馬力 UL/CSA:
(200 V AC) 3 段階 1 Hp
(208 V AC) 3 段階 1 Hp
(220... 240 V AC) 3 段階 1.5 Hp
(440... 480 V AC) 3 段階 3 Hp
(550... 600 V AC) 3 段階 5 Hp
全負荷アンプ モーター使用:
(200 V AC) 3 段階 6.3 A
(208V AC) 3相 6.3A
(220...240V AC) 三相 6.3A
(440... 480 V AC) 3 段階 4.8 A
(550... 600V AC) 3相6.1A
ロックされたローターアンプ:
(200V AC) 3相 37.8A
(208V AC) 3相 37.8A
(220...240V AC) 三相 37.8A
(440... 480 V AC) 3 段階 32A
(550... 600V AC) 3相 36.8A
一般用途 UL/CSA:
(600V AC) 6.3A
接続容量 主回路 UL/CSA:
柔軟 1/2x 16-12 AWG
1/2×16-12AWGに絞った
圧縮トルク UL/CSA:
主回路 10... 12インチ

環境問題

環境気温:
囲い周辺 0...+40 °C
操作 -25... +70 °C
操作 補償 -25... +60 °C
保存 -50 °Cから+80 °C
周囲気温補償:
そうだ
最大使用高度:
2000m
IEC 60068-2-27 に準拠した衝撃耐性:
パルス 25g
振動耐性
5g 3... 150 Hz
