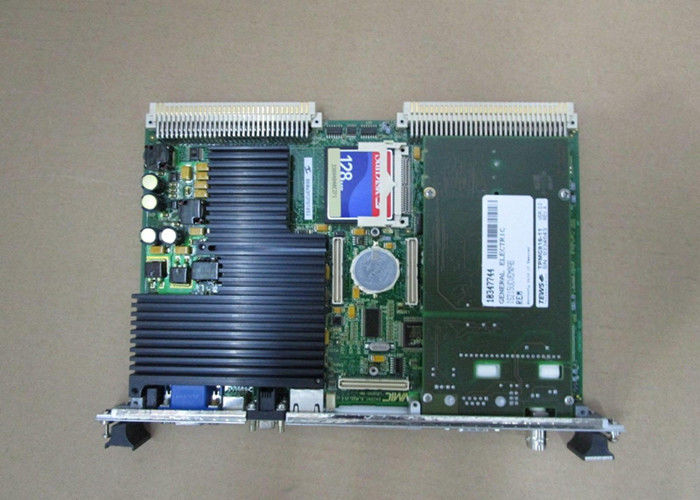

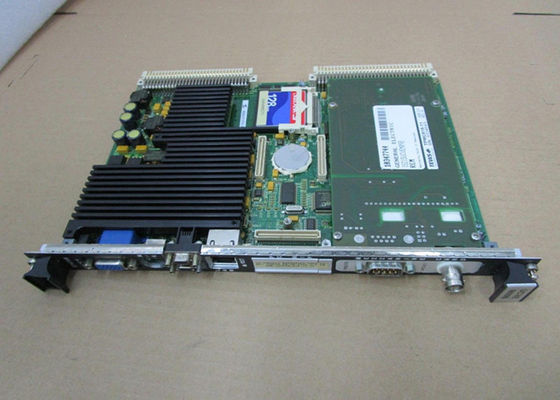

IS215UCVEM09は,ゼネラル・エレクトリックが製造・設計した標準コントローラです.

IS215UCVEM09は,ゼネラル・エレクトリックが製造・設計した標準コントローラです.

仕様

部分番号:IS215UCVEM09
メーカー:ジェネラル・エレクトリック
シリーズ:マークVI
操作システム:QNX
マイクロプロセッサ: インテルセレロン 300 MHz
プログラミング:制御ブロック
製品タイプ:ユニットコントローラボード
入手可能: 在庫あり
製造国: アメリカ合衆国 (USA)

機能説明

IS215UCVEM09 (IS215UCVEM09) は,ゼネラル・エレクトリックが製造・設計した標準コントローラ.16 MBのフラッシュメモリと32 MBのDRAMを搭載した300 MHzのインテルセレロンプロセッサを使用するシングルスロットボードである.単一の10BaseT/100BaseTX (RJ-45) イーサネットポートは,ツールボックスまたは他の制御装置への接続を提供します.制御器はVersa Modular Euro (VME) のラックにインストールされ,VMEバス経由でI/Oボードと通信する.一部のボードタイプは,PCIメザンラインカード (PMC) のダザーボード経由でローカルI/Oもサポートする.QNX,高速で信頼性の高い産業用アプリケーションのために設計されたリアルタイム・マルチタスクOSで,コントローラーオペレーティングシステム (OS) として機能します.制御システムツールボックスは,コントローラのアプリケーションに特化したソフトウェアをロードするために使用されます (ツールボックス)3つの通信ポートで操作者とエンジニアのインターフェースにアクセスできます.

IS215UCVEM09 操作

制御器の蒸気,ガス,陸上・海上航空衍生物 (LM) や設備のバランス (BOP) 製品への特有のソフトウェアが搭載されている.ブロックの収集が正常で,ブロックは平均サイズである場合"秒間に10万のステップやブロックを実行できます
制御器は外部のクロック中断の助けでVCMI通信ボードの時計と100マイクロ秒以内に同期することができます.VCMI通信ボードは,制御器内の制御システムデータベース (CSDB) に外部データを送信および受信するためにVMEバスを使用します..
I/Oボードからのプロセスインプットとアウトプットが シンプルなシステム内のデータを構成します出力ハードウェアによって投票される計算出力制御器間で交換する必要がある内部状態値がTMRシステム内のデータを構成します.

特徴

このコンポーネントは,Mark VI制御システムと互換性があります.これは単一のスロットを持つVMEボードです.コントローラには2つのシリアルRS-232Cポート,イーサネットポート,キーボードやマウス,モニター用のコネクタこのボードには高速プロセッサ,フラッシュメモリ,DRAMが含まれています.
このボードは,VCMI通信ボードを通じて外部データを受信する.システムに応じて,データはプロセスI/O (simplex) または投票I/O (TMR) によってボードに配信される.

製品構成要素

モニターポート
キーボード/マウスのポート
COM1 - 制御器の初期設定のためのRS-232Cポート
ETHERNET 1 - EGD通信とツールボックスの構成のための主要なEthernetポート
状態LED - VMEbus SYSFAIL,フラッシュアクティビティ,電源状態
イーサネットステータスLED - アクティブ (点滅 = アクティブ), (固体 = 非アクティブ),リンク (黄色 = 10BaseT), (緑 = 100BaseTX)
DLAN COM 20020 コントローラー ARCNET インターフェース

DLAN インターフェース

COM 20020 ARCNETコントローラ,BNC 93オーム,転送速度 - 5 Mbps

バス仲裁:コントローラカードは,VMEバスに接続された複数のモジュール間のバスアクセスと仲裁を管理します.特定のタイミングでバスのコントロールを1つのモジュールだけが確保します.
中断処理: VMEbus デバイスからの中断要求をサポートし,その優先度と応答を管理します.特定のイベントやデータに対して即座に注意を払う必要があるリアルタイムアプリケーションでは,中断が重要です..
データ転送制御: VMEバスと他のデバイス,例えばメモリ,入力/出力 (I/O) デバイス,または他のバスシステム間のデータ転送を処理する.効率的で信頼性の高いデータ交換のために必要な制御信号とプロトコルを提供します.
タイミング生成: VMEバスが適切に動作するために必要なタイミング信号を生成する.これらの信号には,クロック信号,バスサイクルタイミング,バス制御信号が含まれます.
プロトコルサポート:VMEコントローラカードは,通常,VME64x,VME320,またはVME64などのさまざまなVMEバスプロトコルをサポートします.これらのプロトコルはデータ転送のための電気的および論理的仕様を定義します.,VMEバスでのアドレスとタイミング
バックプレーン接続:コントローラカードは,コンピュータシステムの複数のモジュール間の物理的な接続として機能するVMEbus バックプレーンに接続されます.カードは特定のVMEbusスロットにフィットするように設計され,エッジコネクタを通じてバックプレーンに接続.

電力要求

+5 V DC,6.6 A 典型的な,8.6 A 最大
+12 V DC,典型的な180 mA,最大250 mA
-12 V DC,典型的には180 mA 最大は250 mA

特徴

主要イーサネットインターフェース: ツイストペア10BaseT/100BaseTX,RJ-45コネクタ
メモリ: 32 MB DRAM, 16 MB コンパクトフラッシュモジュール, 128 KB L2 キャッシュ, バッテリー付き SRAM
PROFIBUS インターフェース: PROFIBUS DP マスタークラス 1
COM ポート: 2 つのマイクロミニチュア 9 ピン D 接続器

システム特性

小型のタービン速度制御システムには,単純化されたシステムアーキテクチャが必要です.
シンプル制御は,費用とスペースを節約するために使用される.TMRシステムで使用されるより大きなT型端板の代わりに,コンパクトなDINレール搭載端板が利用可能である.D型端板は,I/Oボードとインターフェースを制御シャシーに直接接続IONet は使用されていません.
