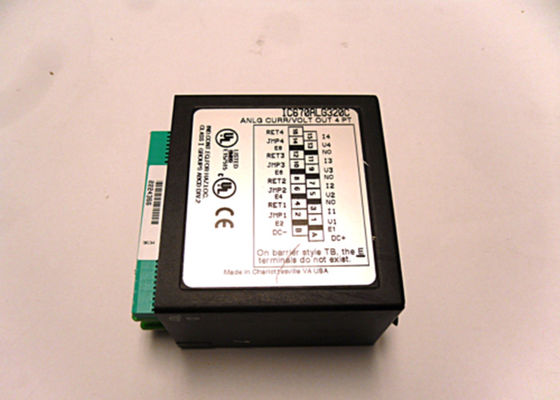

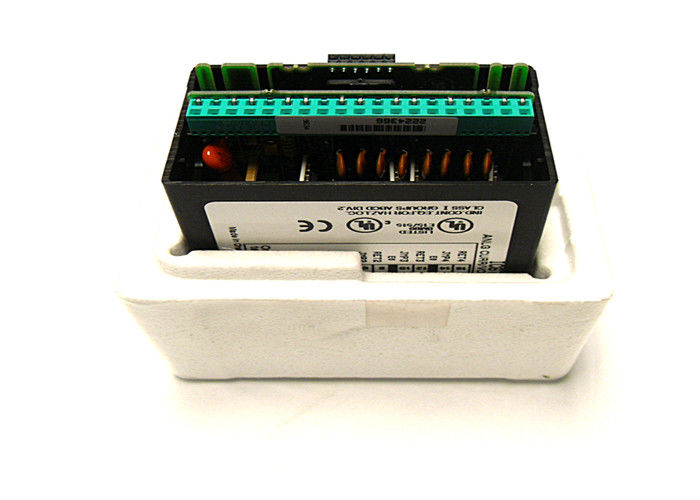

IC670ALG320は,GE Fanucのフィールド制御シリーズから4点アナログ電流/電圧源出力モジュールです.

IC670ALG320は,GE Fanucのフィールド制御シリーズから4点アナログ電流/電圧源出力モジュールです.

  • IC670ALG320は,GE Fanucのフィールド制御シリーズから4点アナログ電流/電圧源出力モジュールです.
  • IC670ALG320は,GE Fanucのフィールド制御シリーズから4点アナログ電流/電圧源出力モジュールです.
IC670ALG320は,GE Fanucのフィールド制御シリーズから4点アナログ電流/電圧源出力モジュールです.
商品の詳細:
起源の場所: アメリカ合衆国
ブランド名: GE
証明: Does not supply
モデル番号: IC670ALG320
お支払配送条件:
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: オリジナルの箱に
受渡し時間: 5~8作品
支払条件: T/T
供給の能力: 100
チャット
詳細製品概要
部品名: IC670ALG320 Sku: IC670ALG320
メーカー: GE Fanuc タイプ: フィールドI/O制御
実用温度: 平均値 C 度あたり +/−002% 値 C 度あたり +/−005% 最大値 モジュールの電源分散: 1.4 ワット 最低 4.3 ワット 最大

IC670ALG320は,GE Fanucのフィールド制御シリーズから4点アナログ電流/電圧源出力モジュールです.



製品説明



IC670ALG320は,GE Fanucのフィールド制御I/Oシリーズの一部であるアナログ出力モジュールである.このモジュールは,通常,制御バルブ,ダムパー,電源制御装置などの制御装置の操作に使用される.ローバーまた,パネルメーター,信号隔離器,信号分割器への接続のための信号再送信に使用することができる.外部の単回路および多回路制御器とデータロガー.

IC670ALG320は,特に電流と電圧源の出力モジュールである.モジュールの各チャネルに組み込まれたEMIフィルターアナログ・トゥ・デジタル・コンバーター (ADC) 回路を有する.このADCは12ビット変換解像度を持っています0-20mAでは,モジュールの典型的なアナログ解像度は5.0マイクロアンペアと4.0マイクロアンペアである.0 マイクロアンペア 4-20 mA の範囲で 0-10 VDC でアナログ解像度は2.5mVです

このモジュールは,1分間に1500VACと連続で250VACで固定された単一のグループ出力とロジックを備えています.このモジュールは,最大5%のリップルで20-29VDCの外部電源電圧を必要としますスタンドバイ入力電流は80mA,稼働電流は180mAである.モジュールの消耗電力は最低1.5ワット,最大4ワットである.バスインターフェースユニット (BU) から電源を抽出するモジュールが最大51mAである間,3ワット.

このモジュールは,騒音抵抗のために,計測器級のシールドされた扭曲線または3ペア扭曲線で使用することが推奨されます.シールドワイヤーは,キャビネットの接地棒に接続する必要があります.モジュールに最も近い.

IC670ALG320出力モジュールはGE Fanucのアナログ出力モジュールである. 4つの電流/電圧出力グループが付属している.4から20ミリアンプの電流範囲と0から10ボルトの電圧範囲をサポートしますI/Oの端末ブロックに追加ジャンパーを使用して,電流と電圧範囲も変更できます.モジュールは,構成設定を変更することによって,異なるアプリケーションの要求に合わせて簡単にスケーリングすることができます. モジュールの電源は,バスインターフェースユニットに電力を供給するためにも使用できます.また,孤立したトランスデューサーおよびアナログ入力 (孤立および差分) に使用できます.IC670ALG320出力モジュールは,モジュールのフィールドとバックプレンの電源状態を示すフロントにLEDを持っています.

IC670ALG320出力モジュールは,アナログ出力データに4つの単語を使用する.出力モジュールは,ホストまたはプロセッサからアナログ値を現在の出力に処理するのに役立ちます.このモジュールはキーリングのオプションを提供します.スケーリングのために,モジュールは実際の望ましい出力に対応するHHM構成のINTユニットを使用します.モジュールの地とロジックへの隔離は1分間に1500ボルト ACで,1分間に250ボルト ACです出力モジュールのデジタル解像度は12ビットです.IC670ALG320出力モジュールはオープンなアーキテクチャで設計されており,水噴出から保護されるべきです.塵 が 含ま ない 清い 場所 に 設置 する汚れや有害な排出物



 テクニカル仕様


ブランド GE Fanuc
シリーズ フィールド制御
製造者 GE Fanuc
製造者 GE Fanuc
配線構成 単着
部分番号 IC670ALG330
シリーズ フィールドI/O制御
出力信号,名目 0-20 mA / 4-20 mA 0-10 VDC
記述 アナログ出力モジュール
製品説明 4点アナログ電流/電圧源出力モジュール
チャンネル数 4 (4) 電流/電圧源の出力
アナログ解像度 4.0 μA @ 4-20 mA; 50 μA @ 0-20 mA; 0-10 VDC @ 2.5 mV
流動 4〜20mA
出力信号 0〜20 mA,4〜20 mA 0〜10 VDC 0〜12.5 VDC
ADC 変換解像度 12ビット
電圧 0~10ボルト
孤立 1500 VAC 1 分間,250 VAC連続
外部電源 20~29 VDC 最大波動力は 5%
出力データ 4つの単語
変換時間 @ 1MHzクロック チャンネルあたり60マイクロ秒,典型
基礎 と 論理 に 隔離 さ れる 1500V AC
定数電源電圧 24 VDC
アナログ解像度 4.0 μA @ 4-20 mA; 5.0 μA @ 0-20 mA; 2.5 mV @ -10 VDC; 0-12.5 VDC @ 3.125 mV
電流入力 待機: 80 mA,典型:動作: 180 mA,最大
デジタル解像度 典型的な12ビット
BIU の電源から抽出された電流 最大 51 mA
線形性 1 LSB 解像度値
温度係数 平均値 C 度あたり +/−002% 値 C 度あたり +/−005% 最大値
インプットタイプ 孤立 し て 異なっ た
モジュールの電源分散 1.4 ワット 最低 4.3 ワット 最大
入力電流: 待機: 80 mA 動作: 180 mA (ループ電流を含む)
論理 的 な 孤立 の 根拠 1500 VAC 1 分 250 VAC 連続
製品ライフサイクル状態 生産中止/時代遅れ
出力グループ 単一グループ
出力配線 単着


IC670ALG320の技術説明



IC670ALG320はGE Fanucが製造するフィールド制御I/Oモジュールである.このモジュールは,電流/電圧源のアナログ出力モジュールで,0-20mAを供給する4つの (4) アナログ出力チャネルを特徴としています.; 4-20 mA; 0-10 VDCおよび 0-12.5 VDC信号.このモジュールは,1分間,150 VAC連続で,地面とロジックに隔離された外部の24 VDC電源電圧を必要とします.このモジュールは,12ビットデジタル解像度と4ビットアナログ解像度を持っています.0 μA @ 4-20 mA; 5.0 μA @ 0-20 mA; 2.5 mV @ -10 VDC と 0-12.5 VDC @ 3.125 mV




IC670ALG320は,GE Fanucのフィールド制御シリーズから4点アナログ電流/電圧源出力モジュールです. 0
